مساعدة فى ايجاد دائرة الكترونية (ضرورى جدا )

[abdelrahman2011]

السلام عليكم
انا محتاج دائرة الكترونية تقوم بالوظيفة الاتية
لما يجيلها اشارة اعلى من 0 فولت تخرج اشارة dc باى قيمة لتشغيل ترانزستور

[ماجد عباس محمد]

معذرة ماذا تقصد بإشارة أعلى من صفر فولت؟ هل 0.001 فولت مثلا أم 3 فولت مثلا أم كم بالضبط
و كم هو الخارج لتشغيل الترانزيستور و ما رقمه فهناك ما يعمل بمللى أمبير و هناك ما يحتاج 1 أمبير
رجاء التوضيح لكى نستطيع مساعدتك

[عبدالله زهير]

لو أردنا تشغيل ريلية 9 فوت بنبضة 0.001فولت كيف تكون الدائرة

[abdelrahman2011]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة ماذا تقصد بإشارة أعلى من صفر فولت؟ هل 0.001 فولت مثلا أم 3 فولت مثلا أم كم بالضبط
و كم هو الخارج لتشغيل الترانزيستور و ما رقمه فهناك ما يعمل بمللى أمبير و هناك ما يحتاج 1 أمبير
رجاء التوضيح لكى نستطيع مساعدتك

اى اشارة سواء كانت 0.001 او اى رقم اخر
اما الترانزستور فبناءا على الدائرة اللى حضرتك هترسمها انا هنفذها زى ما هى ؟

[عبدالله زهير]

المشاركة الأصلية كتبت بواسطة عبدالله زهير

لو أردنا تشغيل ريلية 9 فوت بنبضة 0.001فولت كيف تكون الدائرة

أرجو الرد لو سمحتم

[حيدر علاج حسن]

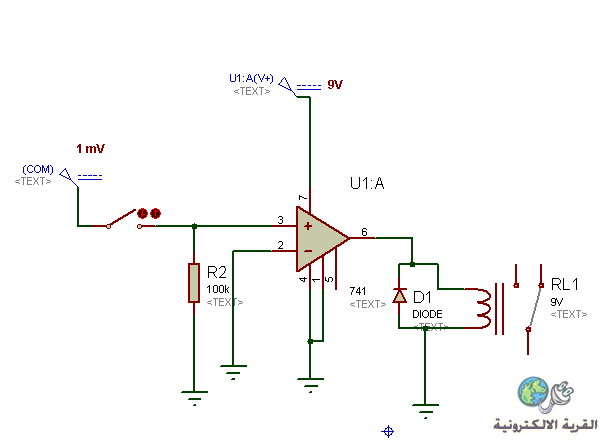

مكبر العمليات 741 هو الانسب لتحسس الجهود الصغيرة ...

[ماجد عباس محمد]

معذرة أخى الكريم
أولا: 741 لا يستشعر جهود قرية من الطرف VEE رقم 4 أو التغذية السالبة لذا غالبا ما يوصل بجهدين +/- معا
ثانيا: بين الدخلين يوجد خطأ من الداتا شيت 15 مللى فولت لذا لن يكون استشعار 1 مللى فولت مستقرا
ثالثا: 740 لا يعطى تيار كافى لتشغيل ريلاى

[حيدر علاج حسن]

نعم صحيح انا نسيت ان اضع ترانزستور بين المتكاملة و و الريلي ...
يرجى من الاخ عبد الرحمن الانتباه الى هذه النقطة ...
شكرا اخي ماجد ...
