power supply

[abdo1992]

السلام عليكم انا اكثر من مرة افتح هذا الموضوع ولا اصل اي شئ فانا من مدة طويلة وانا احاول عمل power supplyعلشان اشغل ماتور استبير والمشكلة اني بكون محتاج جهد حوالي 12-24 وامبير حوالي 4الي 6 امبير وكذلك بكون محتاج خرج v5 بس المشكلة اني بكون احتاجة قريب من 3 امبير لان في كذا حاجة بتاخد منة وبيكون المطلوب امبير عالي
الخلاصة :
اولا : مصدر جهد اتغير قيمتة بمقاومة متغيرة ويكون امبيرة فوق 5امبير .
ثانيا : مصدر جهد ثابت قيمتة 5 فولت وامبيرة عالي .

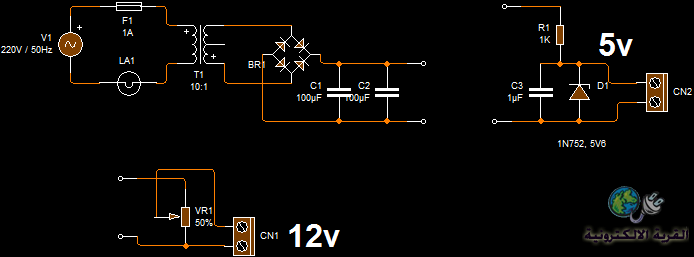

ودة اللي انا وصلتلة وكنت عاوز من حضرتكم ان ترجعوا علي اللي انا عملة .

[abdo1992]

طبعا انا هستخدم محول 12-0-12 وهو تقريبا A4 بس بالنسبة للدايود مش عارف اشترية ازاي او اختارة علي اي اساس .
المكثفات UF1000 مش عارف المكثفات كدة كويسة ولا لا 100فولت .
بالنسبة لل ZENER هو 1N752,5V6 مش عارف صراحتا هيعطيني امبير كام ومش عارف علي اي اساس احدد المقاومة اللي معاة .
وطبعا بالنسبة للمقاومة المتغيرة فانا اصلا شاكك فيها انها كدة صح .

[Tico]

دائرة 5 فولت محدودة الامبير ب قيمة المقاومة R1 ..
كمثال لو كان الجهد الداخل عليها 20 فولت فإن التيار المار منها لايمكن ان يتعدى 20/1000 = 20 ميلي امبير ..
نفس الشي تقريبا مع دائرة 12 فولت .
يلزمك دوائر تغذية حقيقية بمنظمات جهد وترانزيستورات قدرة.

[فكروعلم]

أخي إذا كان بيكفي حهدين 12 و 5 فولت بإمكانك استعمال وحدة تغذية كمبيوتر وتيارها جيد أما إذا كنت تريد حهد متغير يصل إلى 24 فولت فهناك طرق عديدة

[ماجد عباس محمد]

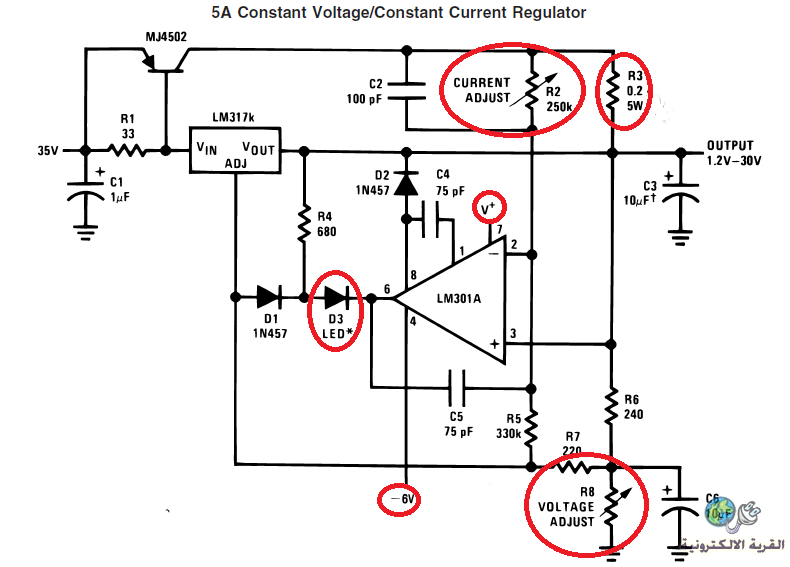

فى الداتا شيت للمتكاملة LM317 فى صفحة 16 تجد دائرة 5 أمبير من 1.2 فولت إلى 30 فولت
http://www.alldatasheet.com/datashee...NSC/LM317.html
أيضا فى صفحة 17 دائرة switching
بالنسبة لسعة المكثف فهو غير كافى، هناك قاعدة أن الجهد المتغير Ripple voltage على المكثف = تقريبا التيار × الزمن ÷ السعة
الزمن = 1 ÷ التردد أى لو التردد 50ذ/ث مع تقويم نصف موجة يكون 50 و الزمن 1÷50 أما لو تقويم موجة كاملة سيكون 100 و الزمن 0.01
بتطبيق هذه القاعدة على ما لدينا (4 أمبير موجة كاملة و مكثف 1000 ميكرو) نجد أن الجهد المتغير على المكثف يصل 40 فولت
أى انك تحتاج 10 أمثال هذا المكثف لينخفض إلى 4 فولت

[abdo1992]

احب في البداية ان اشكر جميع الاعضاء علي اهتمامهم .
انا الان سوف اركز في عمل power supply متغير من 1.2 الي 30 فولت ودة هيكون كافي جدا معايا وسوف ان شاء الله اطبق الدائرة اللي وضعها استاذ ماجد





وكان عندي كام سؤال
1: R8 قيمتها كام وهل هي دة اللي بحدد منها الجهد ,وR2 هي اللي بحدد منها التيار
2:بالنسبة لي R3 هي 0.2 و WATT5 وهي مقومة بالشكل ده هتكون موجودة بسهولة .وهي اصلا كدة لية ؟
3: بالنسبة لل LM301 الرجل رقم 7 متوصل مع اية ؟ والرجل رقم 4 ازاي اديلة -6 فولت وكمان الرجل رقم خمسة هي فين ؟
4 : اخيرا هو الD3 دة ليد عادي للدلالة ان الدائرة شغالة بس .

[abdo1992]

السلام عليكم بالنسبة للمكثف حضرتك بتقول ان الفولت المتغير علي المكثف يعني اية الجهد المتغير علي المكثف ؟؟؟
هل القيمة التي تكون ممكن ان تزيد وتقل عن الفولت الاساسي يعني لو الفولت وهو ثابت المفروض 30 فولت فهيكون اقصي زيادة 30+40 =70 فولت ولا اية ؟؟؟؟؟؟؟؟

ثانيا هو موجود مكثف سعتة F10000 والمفروض الفولت بتاعة هيكون كام ولا احط اثنين علي التوازي لا اية ؟؟؟

ثالثا لو ممكن توضحلي ازاي الدايرة دة بتشتغل اية فيدة المقارن او المضخم في الدائرة دة وكمان الترانزستور ؟؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة abdo1992

وكان عندي كام سؤال
1: R8 قيمتها كام وهل هي دة اللي بحدد منها الجهد ,وR2 هي اللي بحدد منها التيار

نعم R2 لتحديد التيار الأقصى
نعم هى ما تحدد فولت الخرج و قيمتها حسب أقصى قيمة للفولت فى الخرج
لو تريد حتى 30 فولت تكون 5 ك
لو تريد 15 فولت تكون 2.5 ك و هكذا

2:بالنسبة لي R3 هي 0.2 و WATT5 وهي مقومة بالشكل ده هتكون موجودة بسهولة .وهي اصلا كدة لية ؟

نعم موجودة و قد اشتريت قريبا 0.1 أوم 3 وات و يمكنك تجميعها من مقاومات أصغر فى القدرة مثلا 5 مقاومات 1 أوم 1 وات على التوازى
هى كدة لأن تيار الخرج يمر بها فيقيسه مكبر العمليات و يقلل من جهد الخرج

3: بالنسبة لل LM301 الرجل رقم 7 متوصل مع اية ؟ والرجل رقم 4 ازاي اديلة -6 فولت وكمان الرجل رقم خمسة هي فين ؟

هذه الدائرة توصل على دائرة تقويم مكونة من محول 6 أمبير و خرج ملائم و له وصلة منتصف و دائرة توحيد قنطرة 6 أمبير ثم مكثفات تنعيم مناسبة فتحصل منها على جهد موجب و سالب
الجهد الموجب ستوصله إلى الطرف 7 و الجهد السالب تستخدم معة مثبت 7906 أو مقاومة و زينر 6 فولت لتوفير هذا الجهد السالب
الرجل رقم 5 غير مستخدمة هنا

4 : اخيرا هو الD3 دة ليد عادي للدلالة ان الدائرة شغالة بس .

لا هو أحمر للدلالة على أن الحمل يسحب أكثر مما يجب - أى خطأ ما فى الحمل
