سؤال عن دائرة المؤقت التالية

[عبدالله زهير]

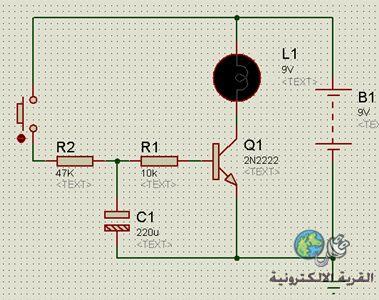

ماهي المدة التي يعمل بعدها المؤقت وكيف أحصل على توقيت لمدة 5ثواني


url=http://upload.qariya.info/images/qariya_com_fa91f5fe2e.jpg][/url]

[ماجد عباس محمد]

أخى
زمن قليل جدا فعندما يشحن المكثف إلى 0.6 فولت ستبدأ فى التوصيل
الأفضل استخدام دائرة 555 أو بدلا من الترانزيستور استخدم CMOS مثل 40106 او 4069 أو حتى اى بوابة فكلها لا تسحب تيار مثل قاعدة الترانزيستور و تتيح لك شحن المكثف لنصف فيمة التغذية بدلا من 0.6 فولت

[عبدالله زهير]

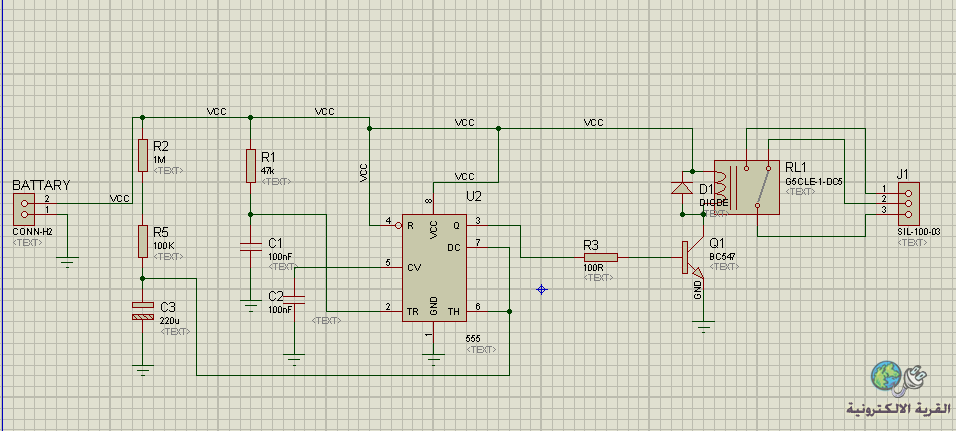

السلام عليكم نفذت دائرة555 وعملت الدائرة حيث أنني أريد تشغيل ريلي
وصلت ريلي عن طريق ترانزستور BC547 لكن المشكلة أن النبضة الأولى تشغل الريلي فقمت بتوصيل الجهاز على NC .اذا كانت الدائرة غير موصلة فيكون هناك توصيل لأني استخدمت NC فما الحل
أرجو أن يكون السؤال واضح

[فكروعلم]

المشاركة الأصلية كتبت بواسطة عبدالله زهير

السلام عليكم نفذت دائرة555 وعملت الدائرة حيث أنني أريد تشغيل ريلي
وصلت ريلي عن طريق ترانزستور BC547 لكن المشكلة أن النبضة الأولى تشغل الريلي فقمت بتوصيل الجهاز على NC .اذا كانت الدائرة غير موصلة فيكون هناك توصيل لأني استخدمت NC فما الحل
أرجو أن يكون السؤال واضح

أرفع المخطط لكي أعدل لك الدارة لكي تعمل بالشكل العكسي على ما فهمت من سؤالك

[ماجد عباس محمد]

أخى
هنا فى المشاركة رقم 16 آخر دائرة هى ما تريد
http://www.qariya.com/vb/showthread.php?t=54725&page=2

[عبدالله زهير]

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة عبدالله زهير

السلام عليكم نفذت دائرة555 وعملت الدائرة حيث أنني أريد تشغيل ريلي
وصلت ريلي عن طريق ترانزستور BC547 لكن المشكلة أن النبضة الأولى تشغل الريلي فقمت بتوصيل الجهاز على NC .اذا كانت الدائرة غير موصلة فيكون هناك توصيل لأني استخدمت NC فما الحل
أرجو أن يكون السؤال واضح

السلام عليكم ورحمة الله وبركاته
----------------------------------

اخى استخدم ترانزسستور عكسى

[فكروعلم]

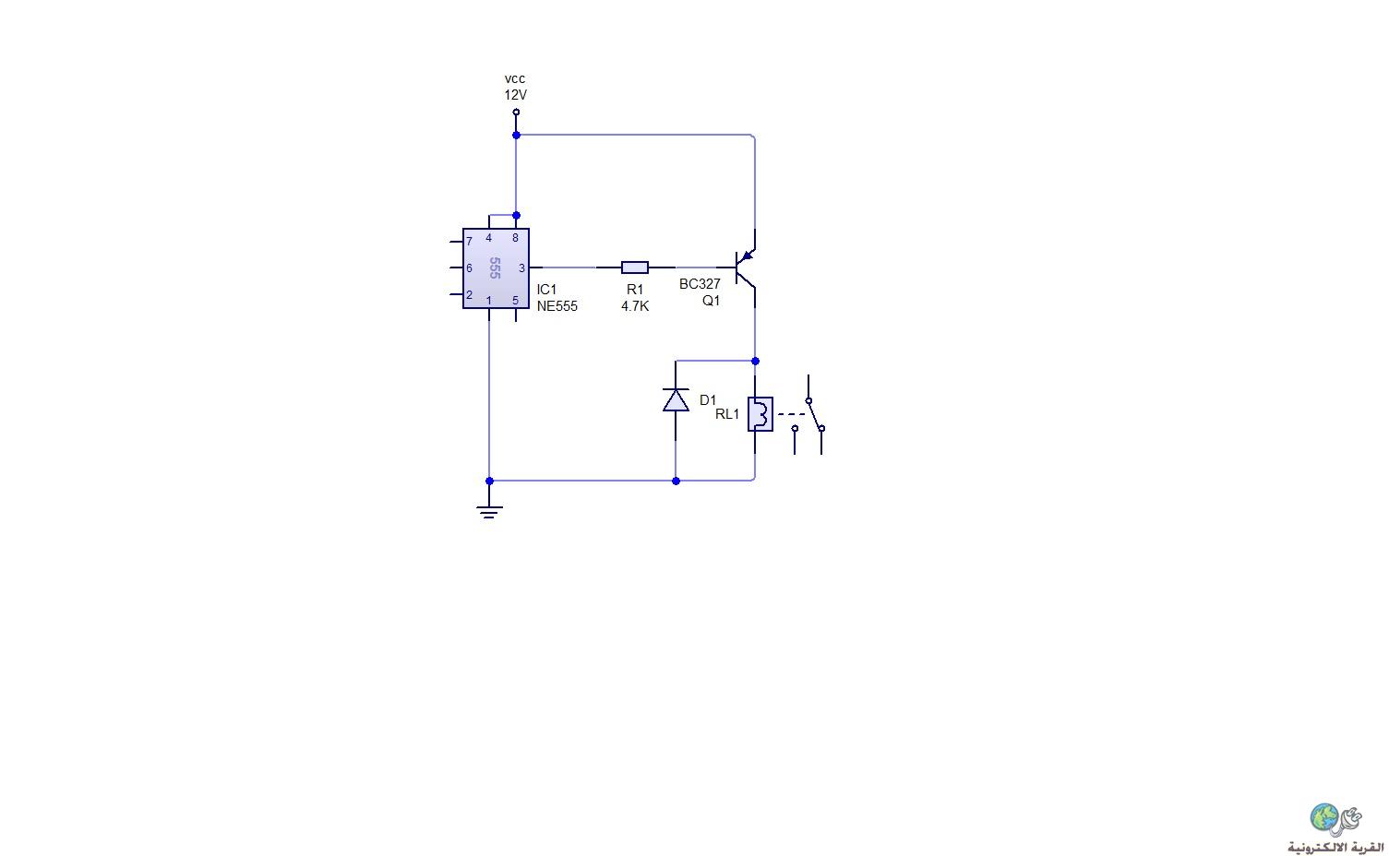

أخي استعمل ترانزستور PNP وأوصله بهذه الطريقة وستعمل كما تريد
