سؤال بسيط لو سمحتم كيف اعدل جهد البطارية من 20 فولت الى 5 فولت ؟

[mhsamo]

السلام عليكم

عندي سؤال لو سمحتم

عندي بطارية بقوة 20 فولت مستمر وشدة تيار 1200ملي امبير

السؤال هو كيف يمكنني انو احولها لتعطي

5 فولت مستمر وابقي التيار على حاله 1200 ملي امبير

انا حاولت وضع منظم جهد 5 فولت من نوع L7805cv

ولكن المشكلة انو صار يعطي حرارة مو طبيعية عالية جدا ففصلته كي لايحترق
أنا حاولت أن اضع مقاومة من قيمة 650كيلو اوم
ولكن المشكلة انو نخفض الامبير كثيرا ثم حاولت ان اخفض من قيمة المقاومة لكن المنظم عاد للارتفاع في رجة الحرارة

أرجو المساعدة ولكم جزيل الشكر أنا جديد عالمنتدى وعلى الالكترونيات

فأرجو ان تعزروني....

[Tico]

المشاركة الأصلية كتبت بواسطة mhsamo

السلام عليكم

عندي سؤال لو سمحتم
عندي بطارية بقوة 20 فولت مستمر وشدة تيار 1200ملي امبير
السؤال هو كيف يمكنني انو احولها لتعطي
5 فولت مستمر وابقي التيار على حاله 1200 ملي امبير
انا حاولت وضع منظم جهد 5 فولت من نوع L7805cv
ولكن المشكلة انو صار يعطي حرارة مو طبيعية عالية جدا ففصلته كي لايحترق.

7805 ضروري يسخن .. ركب عليه مبدد (مشتت) حرارة من الالمنيوم
مثل ما بالصورة:

أو أكبر منه ..وتنحل المشكلة ان شاء الله.

[بسام1970]

المشاركة الأصلية كتبت بواسطة mhsamo

السلام عليكم

عندي سؤال لو سمحتم

عندي بطارية بقوة 20 فولت مستمر وشدة تيار 1200ملي امبير

السؤال هو كيف يمكنني انو احولها لتعطي

5 فولت مستمر وابقي التيار على حاله 1200 ملي امبير

انا حاولت وضع منظم جهد 5 فولت من نوع L7805cv

ولكن المشكلة انو صار يعطي حرارة مو طبيعية عالية جدا ففصلته كي لايحترق
أنا حاولت أن اضع مقاومة من قيمة 650كيلو اوم
ولكن المشكلة انو نخفض الامبير كثيرا ثم حاولت ان اخفض من قيمة المقاومة لكن المنظم عاد للارتفاع في رجة الحرارة

أرجو المساعدة ولكم جزيل الشكر أنا جديد عالمنتدى وعلى الالكترونيات

فأرجو ان تعزروني....

المنظم 7805 لا تستطيع تحميله فوق طاقته فهو بطبيعة الحال مصمم لتستهلك الدائرة عبره 1 أمبير مع التبريد المناسب

لاحظ الفرق بين 20 فولت و 5 فولت

15 فولت سوف تقع على المنظم الذي سوف يسخن بشدة إذا كان الحمل

يستهلك 1 أمبير.


استخدم هذا المنظم لأن الهبوط على الجهد قليل عن التحميل ويمكن أيضا

تشغيل أحمال لغاية 3 أمبير كما أن كفاءته أعلى من التقليدي 7805 لأن هذا نبضي

وسوف توفر من طاقة البطارية

تحتاج إلى مكثف وملف تستخرجه من أي لوحة الكترونية تالفة

وثنائي شوتكي بمواصفات 40 فولت 5 أمبير مثلا وتستخرجه أيضا من لوحات إن كان
لديك لوحات تغذية حاسب أو رسيفر أو تلفاز...


http://www.ti.com/lit/ds/symlink/lm2596.pdf

أو

http://www.ti.com/lit/ds/symlink/lm2576.pdf

تستطيع أن تحصل على وصلة ليكون الجهد الخارج مثبت 5 فولت مثلا
ووصلة للحصول على جهود أخرى (متعددة )

[Tico]

L7805 عينة مختلفة عن 7805 التقليدي ..

[بسام1970]

المشاركة الأصلية كتبت بواسطة Tico

L7805 عينة مختلفة عن 7805 التقليدي ..

ليس كثيرا ولا تحل المشكلة

إلا إذا أضاف لها ترانزستور قدرة

لأنه يبقى هناك ضياع في الطاقة وسخونة عالية

إذا كانت دائرة التغذية لاستخدامات (التي لا تتأثر بالشوشرة) كالطاقة وتشغيل مصباح أو كاميرا أو شحن بطارية...

يستحسن أن يستخدم منظم سويتشنغ كالمطروح

أما للأغراض السمعية والإرسال والاستقبال فالتقليدية أكانت المحسنة ذات تحمل أكثر من امبير أم الجيل الأسبق ولكن بدعمها بترانزستور قدرة!

[Tico]

المشاركة الأصلية كتبت بواسطة بسام1970

المنظم 7805 لا تستطيع تحميله فوق طاقته فهو بطبيعة الحال مصمم لتستهلك الدائرة عبره 1 أمبير مع التبريد المناسب

خيار السويتشينج مطروح منذ زمن كبديل أفضل طبعا وكموفر للطاقة لو توفرت العناصر ..
لاشك في ذلك..
أما ردي على الاخ السائل فقد كان مرتبطا بالمنظم الذي يسأل عنه :
L7805Cv يمكن ان يخرج 1200 ميلي امبير بخلاف 7805 . وطبعا ما ينقص هو مبدد حراري مناسب .

[mhsamo]

ياشباب بعد اذنكن أنا حترت شو اعمل الدارة مخصصة

لشحن بطارية بقيمة 4 فولت ياريت ولو عزبتكم معي

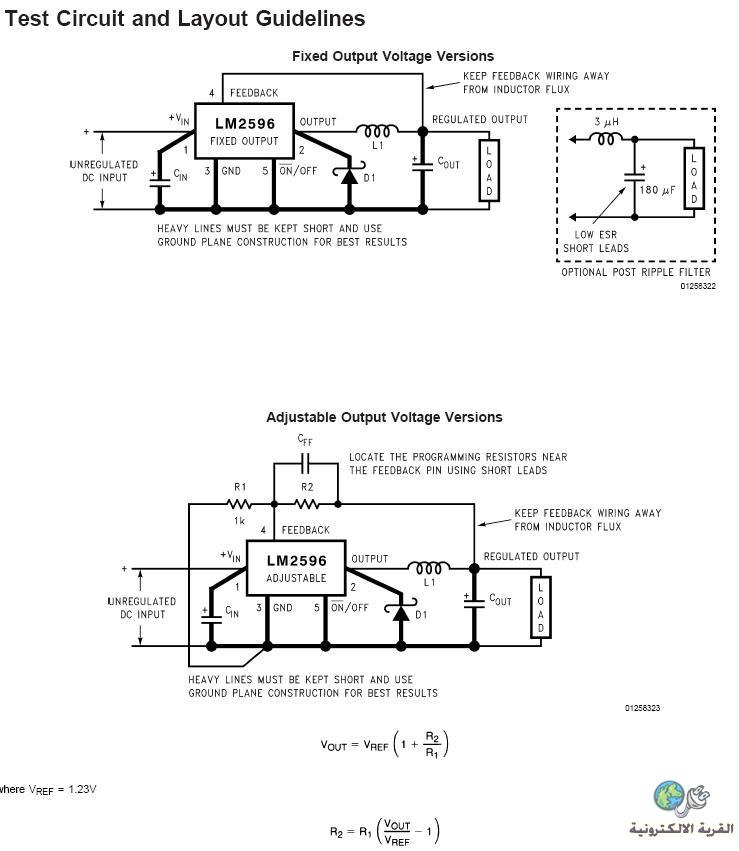

رسم الدارة المناسبة لاني لم افهم كيف اركب العنصر Lm2596

والف شكر للشباب وللمنتدى ...

[mhsamo]

أنا فهمت انو العنصر المفروض استخدمو هو LM2596-5.0

لان يخرج 5 فولت وهذا ما احتاجه في هذه الدارة

ولكن مانوع المكثف والملف المفروض ركبن على هذا العنصر

ولكم جزيل الشكر وياريت ولو بسرعة رسم الدارة
