اقتباس:
المشاركة الأصلية كتبت بواسطة محمد القادري
السلام عليكم
اريد ان اسال عن كفاءة الدائرة التالية للتحكم في مضخة المياه لتعبئة الخزان انا عملتها واشتغلت تمام لمدة 6 اشهر لكن بعد كده الرلي اصبح في حالة توصيل وفصل بشكل مستمر ولما فتحت البوردة وجدت انه جزء من غطاء الرلي ذائب ::
ارجو المساعدة بارك الله فيكم
ودي رسمة الدائرة بتاعتي
http://www.mediafire.com/view/?708yopx45772yb1 |
1. هل (شرائح الوصل والقطع) كونتاكت الريليه محسوبة لتتحمل تيار استهلاك المحرك
فعند انطلاق المحرك يستهلك تيارا مرتفعا يجعل هذه الشرائح تسخن بشدة
وعند تحميل المحرك أيضا زيادة عن طاقته يستهلك تيارا مرتفعا وبالتالي عبء على الشرائح
2. هل هناك تلف في دائرة الفليب فلوب أو الكنتراكتور التي تقوم بتشغيل الريليه!!
هل عملها مستقر ولا تتأثر بعوامل أخرى تجعلها تناوب الفتح والغلق ؟؟؟

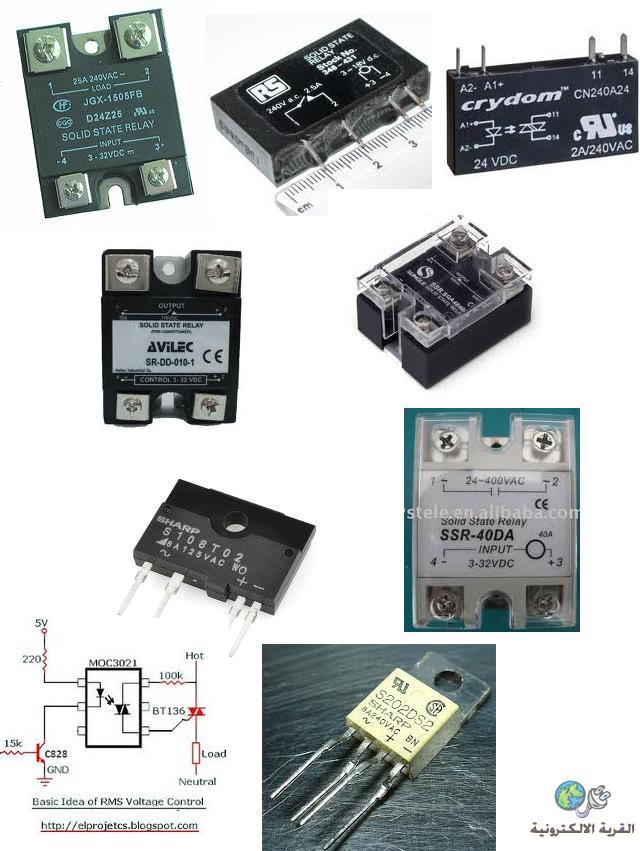

3. لم لا تستخدم SSR (ريليه بترياك) بدل الريليه المغناطيسي التقليدي فهو أغلى ولكن لا يوجد هناك وصل ميكانيكي وشرائح معدنية وحرارة...
استفسار بخصوص دائرة التحكم في مضخة ماء للخزان
