هل يمكن لهذه الدائرة توفير 45 ملي امبير ؟؟؟

[حيدر علاج حسن]

السلام عليكم ...

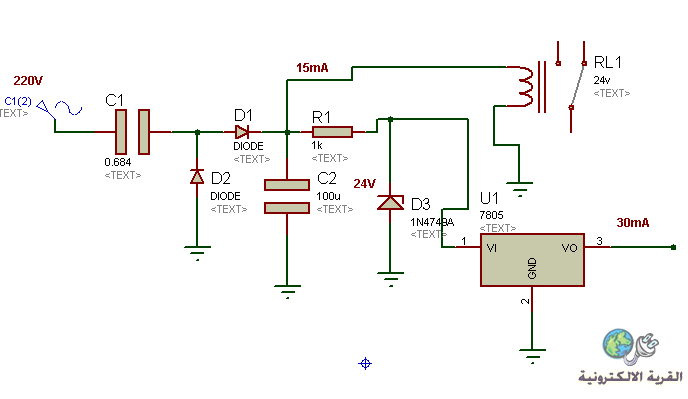

صممت هذه الدائرة و طبعتها على PCB ...
كما تلاحظون فيها خرج عدد 2
الاول 24 فولت و 15 ملي امبير الى الريلي ..
و الثاني 5 فولت و 30 ملي امبير الى البك مع شاشة LCD ..
هذه التيارات اخذتها عمليا عندما اوصلت الدائرة الى مجهز قدرة مختبري ...




الدائرة كانت تعمل بشكل جيد عند تغذية البك فقط بدون شاشة ...
لكن عند توصيل الريلي يعمل بشكل متقطع ...
طبعا انا استغنيت عن انارة الشاشة لانها تحتاج الى 200 ملي امبير ...

[ماجد عباس محمد]

اخى
معاوقة المكثف C1 عند 50ذ/ث هى 4681 أوم
بضرب هذا الرقم فى التيار 0.045 أمبير ينتج 110 فولت إذن لن يتبقى ما يكفى لتشعيل الريلاى
أيضا التيار 30 مللى أمبير × 1 ك أوم = 30 فولت ولا يبقى فولت لتشغيل المثبت ولا الميكرو

[حيدر علاج حسن]

شكرا مهندس ماجد ...
كيف اغير هذه القيم من فضلك ؟؟؟

[wleed antar]

السلام عليكم

تحياتى مهندس حيدر ومهندس ماجد

من فضلك مهندس ماجد كيف حسبت مقاومة المكثف c1 اعتمادا على التردد ، وهل هنا ستحتاج معرفة الفولت الواقع على طرفى المكثف ؟؟

ثانيا مهندس حيدر ، أظن أن الدارة ستكون مكهربه لجسم الإنسان إذا لمس أى شئ منها أليس كذلك ؟؟

ثالثا : لماذا لم تضع زينر بالفولت المطلوب بالتوازى مع المكثف على طرفى الريلاى ؟؟ هذا سؤال بعيد عن المشكلة التى تتحدث عنها ولكن لزيادة امان عدم تسرب فولت عالى للريلاى .

---------

[Tico]

حساب ممانعة (معاوقة) المكثف ورمزها Xc ممكن بهذه المعادلة:

http://www.qariya.com/colu/xc.htm

[فكروعلم]

أخ حيدر أطلع على هذا الموضوع للأخ وليد الفرا فيه شرح وافي وكافي
http://www.qariya.com/vb/showthread.php?t=13959

[حيدر علاج حسن]

شكرا لكم اخواني ....
انحلت المشكلة بوضع دايودين اضافيين ...

[wleed antar]

المشاركة الأصلية كتبت بواسطة Tico

حساب ممانعة (معاوقة) المكثف ورمزها Xc ممكن بهذه المعادلة:

http://www.qariya.com/colu/xc.htm

شكرا لك وجزاكم الله خيرا
