كيف نعرف نوع الموتور
بسم الله الرحمن الرحيم

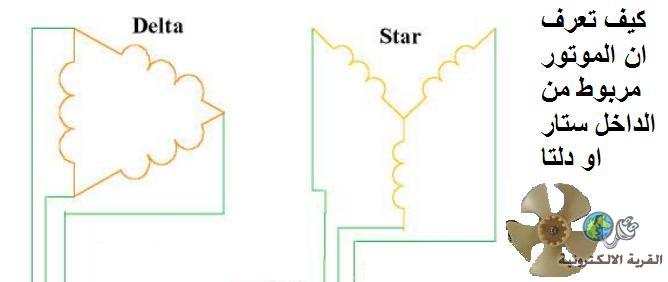

تحية احترام أل كهرب الافاضل الاقراص الصلبهHard disk والمرنهFloppy disk وايضا المراوحfansالتبريد والتهويه وايضا الــــCD player تحتوي على انواع من المحركات الصغيره ( نسبيا)؟؟  وهي بالمجمل من نوع brushless ولكن تكنيك التشغل يختلف من نوع لاخر مثل منها محرك الخطوهStep motor ومنها محرك ثلاثي الاطوارThree-phase ويوجد انواع اخرى بسيطه ؟؟ وهي بالمجمل يخرج منها من 2-4 اسلاك ؟؟ السوال هنا :- 1-كيف نعرف نوع الموتور وطريقه فحصه وقيادته ؟؟ بالاساليب البسيطه ؟؟ 2-واذا كان ثلاثي الاطوار كيف نعرف انه مرتبط من الداخل استار ام دلتا ؟؟  وفقكم الله لما يرضاه ابو احمد |
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
الحمد لله
|
|
||||||
|
|
|
||||||
|
ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــ وعليكم السلام ورحمة الله تعالى وبركاته اخى الكريم الدكتور / ابواحمد لقد اكرمنا بنى الكترون داخل دارنا نحن بنى كهرب ولكن عفوا اخى الكريم ابو احمد بالنسبة : 1-كيف نعرف نوع الموتور وطريقه فحصه وقيادته ؟؟ معطيات هذا السؤال ناقصه فهل تقصد بان هذا المحرك مجهول البيانات نهائيا من اول شرائه من مكان التوكيل حتى يافطة هذا المحرك اما ماذا تقصد اما بالنسبة : 2-واذا كان ثلاثي الاطوار كيف نعرف انه مرتبط من الداخل استار ام دلتا ؟؟ ايضا معطيات هذا السؤال ناقصه ولكن اذا توافرة مخارج الاطراف ال 6 لهذا المحرك يمكنك ان توصله استار او دلتا بشرط معرفة الحمل المطبق عليه ولاحرج . ولكن هناك بعض الاختبارات والفحوصات التى تجرى على المحركات فى حال ان كانت هذه المحركات مجهولة البيانات شكرا لك حبيى شرفنا بك اهل الكترون |
|
||||||
|
بسم الله
|
|
|||||
|
معذرة على المداخلة معظم تلك المحركات تعمل من خلال دائرة الكترونية لفتح وغلق الكهرباء عن الملفات وذالك عند تواجد القطب المغناطيسي المناسبب امامها ولذالك يتم استخدام reed switch او ترنزيستور يحل محله ابسط الطرق لتعلمها عمليا تجدها فى مروحة الكمبيوتر فهى تعمل على زوج من الملفات الكهربية و عدد اثنين ترانسستور وقارى وستجد ان القارئ يوضع قبل بداية الملف الكهربيى ولا اتذكرة الدرة له الان ليكون فى حالة فتح دائم او غلق دائم حتى يتم اقلاع المحرك مباشرة عند دخول التيار الكهربي غالبية المحركات بتكون فى وضع ستار وعلى عدد الاطراف يتم وضع عدد مماثل من القارء ي معلومة اخرى هناك محركات يكون عدد الاقطاب الكهربية متساوى مع عدد الاقطاب المغناطيسية للمغناطيس الثابت وتلك توجد لها مقامة عند التحريك باليد مثل مروحة الكمبيوتر وهناك نوع اخر يكون عدد الاقطاب الكهربية = الملفات الوشائع = اقل برقم واحد عن عدد الاقطاب المغناطيسية فالاقطاب المغناطيسية دائما زوجية الرقم اما الاقطاب الكهربية فستكون احادية الرقم مثل 9 وذالك لنعومة دوران المحرك وستجدها فى محركات الهارد ديسك والسي دى رووم فمثلا فى تلك الصورة اللتى وضعتها لنا هنا ستجد ان الاقطاب عددها 11 ويستخدم للتشغيل عدد3 قارى لون اسود وستجده فى الصورة بالاعلى وستجد ان الفواصل الحديدية قد تم تقصيرها حتى يتم السماح للمجال المغناطيسي للمغناطيسي الثابت بان يمر الى القارئ كل تلك المحركات يمكن اضافة تعديل صعير على الدوائر الكهربية لها لتجعلها تعمل وتعيد شحن البطارية اثناء عملها مما يزيد من فترة التشغيل عدة مرات قبل ان تفرغ البطارية وذالك بالاسفادة من ال B emf الخارج من الملفات عقب قطع التيار الكهربي عنها |
|
|||||
|
|
