ماهي افضل طريقة لعزل جهازين يقومان بالتحكم بقفل كهربائي معا

Mujahed1987 · 11-10-2012, 12:45 PM

السلام عليكم
اولا تحية طيبة لكل القائمين ولكل اعضاء هذا المنتدى الرائع
ثانيا لدي سؤال واتمنى انا احصل على اجابة من الاعضاء
المشكلة هي كالتالي
لدي جهاز انتركم يعمل على مصدر طاقة 12 فولت وجهاز اخر عبارة عن لوحة مفايتح وقارئة ار اف ايضا تعمل على 12 فولت حيث يقوم الجهازين بالتحكم بالقفل الكهربائي احدهما من الخارج والاخر من الداخل
سؤالي هو كيف اقوم بعزل الجهازين عن بعضها بحيث لا يتسبب احدهما بعطل الاخر

يما ان القفل الالكتروني ليس به سوا مدخل وحيد للاشارة التحكم بقطبين موجب وسالب

هل يكفي استخدام دايودات ام استخدم ريلاي لكل جهاز او اي اقتراحات اخرى من الاعضاء
ارجو ان اجد لديكم الحل

عريبى محمود · 12-10-2012, 12:35 AM

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
يمكن استخدام الريلاى مع استخدام مصدر كهربى واحد
حتى لو تم استخدام الجهازين فى وقت واحد لا يحدث اى خلل
اى لو استخدم الانتركم مع استخدام RF سيصل للقفل 12 فولت واحد لاستخدام مصدر كهربى واحد
كما نرجو رفع المخطط لمساعدتك اكثر

Mujahed1987 · 13-10-2012, 09:12 AM

الاخ عريبي شكرا لردك

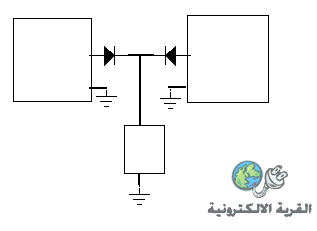

وهذا رسم بسيط للدارة على شكل بلوكات
http://db.tt/S02s0JHz
اعتذر على رداءة الرسم والتوصيل لكني بعيد عن جهاز الكمبيوتر حاليا لكن ارجو ان يكون كافيا لايصال الفكرة المطلوبة

عريبى محمود · 13-10-2012, 09:11 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة Mujahed1987

الاخ عريبي شكرا لردك
وهذا رسم بسيط للدارة على شكل بلوكات
http://db.tt/S02s0JHz
اعتذر على رداءة الرسم والتوصيل لكني بعيد عن جهاز الكمبيوتر حاليا لكن ارجو ان يكون كافيا لايصال الفكرة المطلوبة

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
رغم رداءة الصورة الا انه يتم توصيل الجهازين بمصدر ل12 فولت واحد لتجنب حدوث اى مشاكل ومنتظرين نتيجة التوصيل

Mujahed1987 · 14-10-2012, 06:35 AM

اخي الكريم

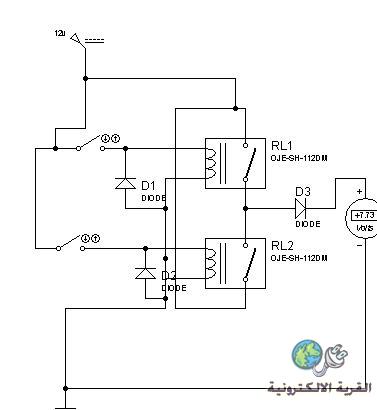

لقد اعدت رسم الدارة باستخدام عدد 2 ريلاي.. لكن اود اعلامك انه من الصعب فصل مصدر التغذية للجهازين حاليا بسبب بعدهما عن بعضهما بالاضافة الى صعوبة التمديدات الداخلية
اطلب منك اخي او من الاعضاء ان امكن مساعدتي بأي تحسينات او تعديلات على الدارة لانه وكما تلاحظ بانه حتى عند ابقاء الدارة مفتوحة فان الافوميتر يقرأ وجود فرق جهد حوالي 7 فولت فما هو السبب لوجود هذا الفرق وهل هو حقيقي على ارض الواقع ام فقط بالسميوليشن؟
السميولاشن باستخدام برنامج Protues

Mujahed1987 · 14-10-2012, 06:42 AM

اعتذر هناك خطأ في الرسم عند اضافة الافو ميتر سبب وجود فرق الجهد اظن انه بسبب التوصيل بشكل متسلسل

ماجد عباس محمد · 14-10-2012, 06:56 AM

يمكنك استخدام 2 دايود بأمبير يتحمل تيار Lock

Mujahed1987 · 14-10-2012, 07:03 AM

شكرا لردك اخي ماجد
لكن اعتقد انه للديود جهد عتبة اذا تم تخطيه سوف ينهار الديود ويسمح بمرور التيار بالاتجاه غير المطلوب
