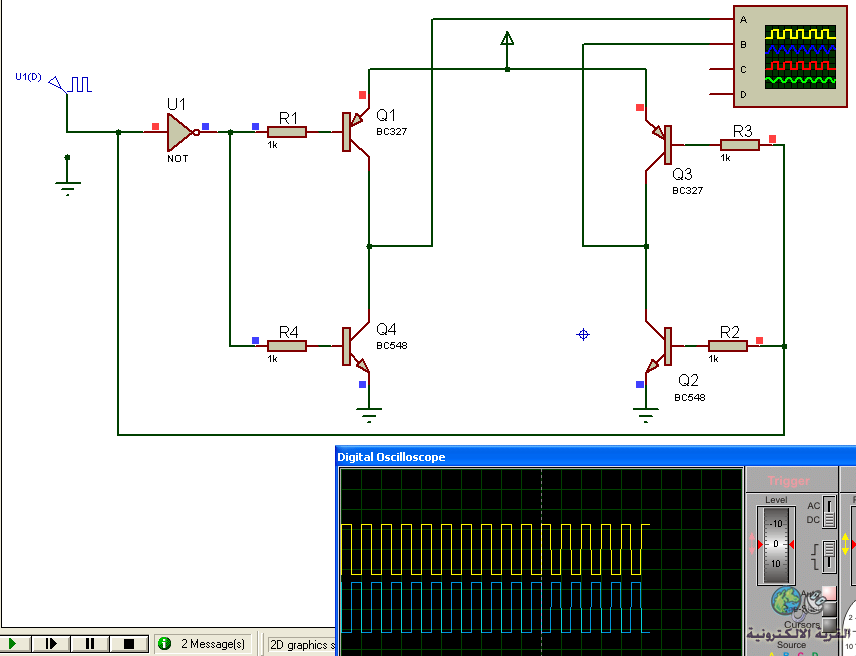

صممت هذه الدائرة لأخراج جهد متناوب من اشارة دخل مثل pwm ( للتحكم ببوابة igbt )
حيث عندما تكون الاشارة موجبة فسيكون دخل بوابة كل من الترانزستور B و C موجب ودخل A وD سالب وبذلك سوف يعمل كل من A و C والعكس عندما تعكس اشارة الدخل ... ولكن المشكلة انه مثلا في الحالة الاولى عندما تكون اشارة الدخل موجبة اي عندما يكون من المفترض ان يعمل A و C فإن B كان يسخن جدا وكأن على خرجه قصر ... وفي الحالة الثانية كان يسخن A
اي بإختصار ان ترانزستورين ال pnp الbc327 كانا يعملان معا سواء كان دخل بواباتهما موجب او سالب ... فما المشكلة برأيكم وما حلها
مشكلة في ترانزستو bc327 في دائرة h-bridge
