ha ماهى فكره عمل الولاعه + ماهو اسم هذا العنصر !!!!! Twitter FaceBook Google+



السلام عليكم و رحمه الله وبركاته

فى اكتر من سؤال فى كذا موضوع محيرينى ومش عارف اوصبهم لاجابه اتمنى ان يساعدنى اعضاء المنتدى الكرام بااذن الله

فى الاول ايه هى فكره عمل الولاعه كيف تضئ الليد الصغيره الموجوده فى اخرها و ماهى فكره اللسعه الكهربيه التى كنا نشعر بها عند لمسنا للسلك عند الضغط على المفتاح
http://www12.0zz0.com/2012/10/13/18/928760544.jpg
اتمنى ان يكون سؤالى مفهوم لانى لا اعرف اسم هذا الجزء لكى اوضح سؤالى اكتر

و نفسى افهم كيف تتوجه المروحه الاستاند يمين و يسار انا اعلم كيف يعمل موتور المروحه و ما هو العضو المسئول عن توجيه المروحه هكذا !!!

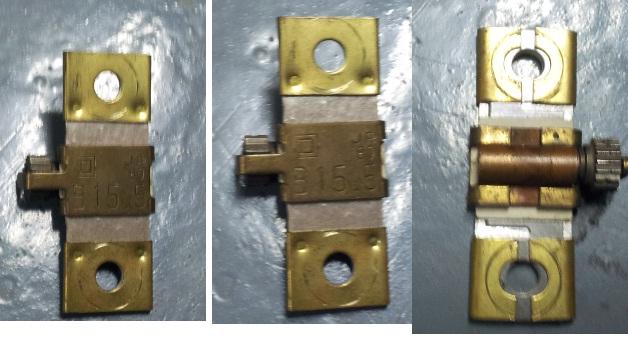

سؤال اخر و ان شاء الله يكون الاخير و اسف للاطاله ماهو اسم هذا الجزء و ماهى هذه البيانات المكتوبه عليه هل هو كما يقال فيوز حرارى وماهى فكره عمله
http://www12.0zz0.com/2012/10/13/18/635573436.jpg

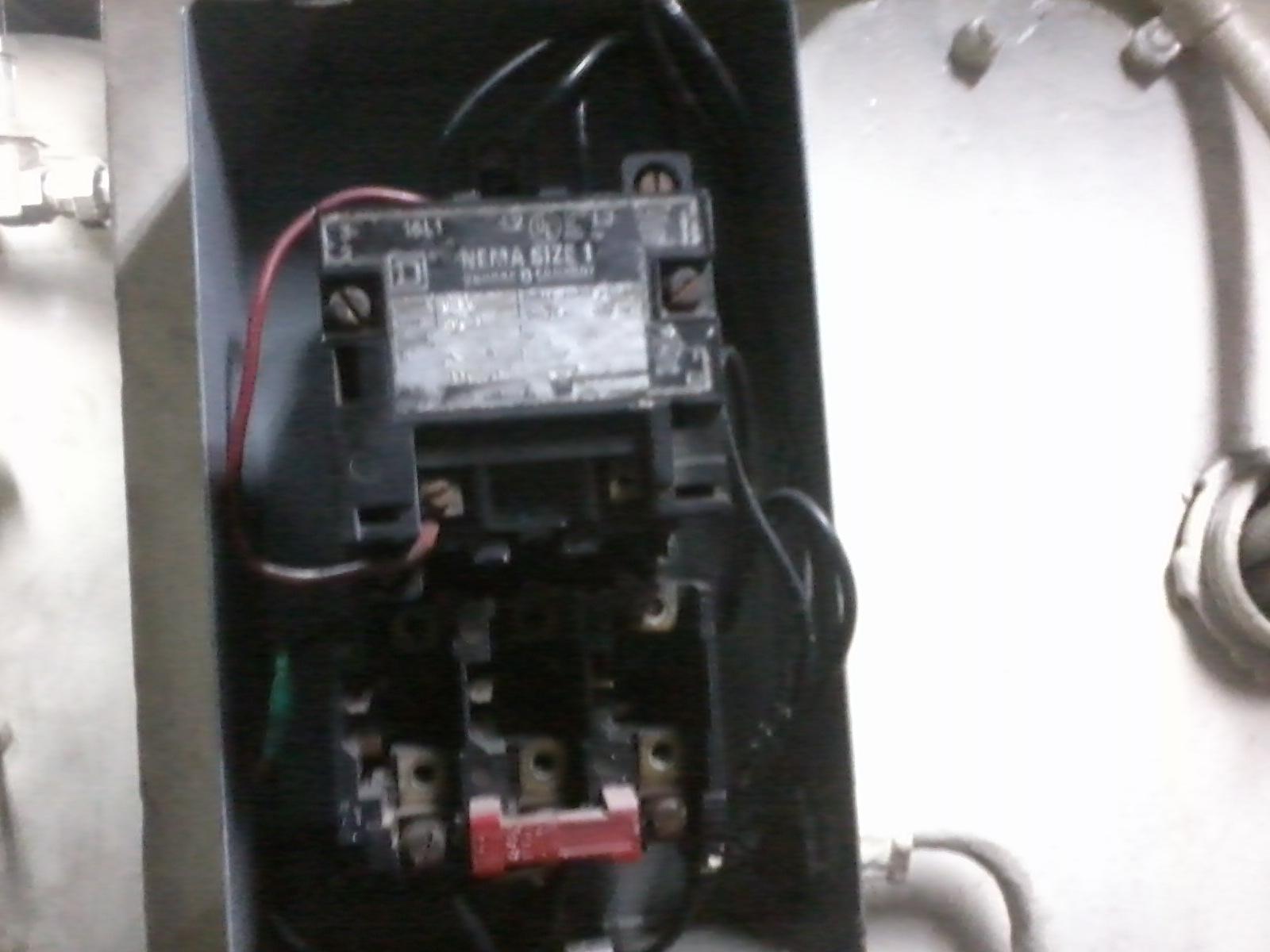

هذا العضو يتم تركيه 3 منه على هذا الكونتاكتور و الذى تعمل على فصل اللود عند حدوث اى Fault
http://www12.0zz0.com/2012/10/13/18/395893745.jpg

و جزاكم الله خير الجزاء

اعلانات

huussyn
:: فني ::
تاريخ التسجيل: Jul 2012
المشاركات: 617
نشاط [ huussyn ]
قوة السمعة:0
قديم 13-10-2012, 11:09 PM المشاركة 2
افتراضي


السلام عليكم و رحمه الله وبركاته

فى اكتر من سؤال فى كذا موضوع محيرينى ومش عارف اوصبهم لاجابه اتمنى ان يساعدنى اعضاء المنتدى الكرام بااذن الله

فى الاول ايه هى فكره عمل الولاعه كيف تضئ الليد الصغيره الموجوده فى اخرها و ماهى فكره اللسعه الكهربيه التى كنا نشعر بها عند لمسنا للسلك عند الضغط على المفتاح
http://www12.0zz0.com/2012/10/13/18/928760544.jpg
اتمنى ان يكون سؤالى مفهوم لانى لا اعرف اسم هذا الجزء لكى اوضح سؤالى اكتر

و نفسى افهم كيف تتوجه المروحه الاستاند يمين و يسار انا اعلم كيف يعمل موتور المروحه و ما هو العضو المسئول عن توجيه المروحه هكذا !!!

سؤال اخر و ان شاء الله يكون الاخير و اسف للاطاله ماهو اسم هذا الجزء و ماهى هذه البيانات المكتوبه عليه هل هو كما يقال فيوز حرارى وماهى فكره عمله
http://www12.0zz0.com/2012/10/13/18/635573436.jpg

هذا العضو يتم تركيه 3 منه على هذا الكونتاكتور و الذى تعمل على فصل اللود عند حدوث اى Fault
http://www12.0zz0.com/2012/10/13/18/395893745.jpg

و جزاكم الله خير الجزاء
وعليكم السلام ورحمة الله وبركاته
الولاعة بها نوع من الحجارة تنتج كهرباء استاتيكية عند تعرضها للضغط الشديد او الطرق
وتصل الى اكثر من الف فولت
وهناك انواع تتكوم من عدة حجارة متراصة فوق بعضها لانتاج شرارات كثيرة عند الضغط عليها واثناء تخفيف الضغط

وهى من احد مصادر الطاقة الكهربية ان تم تركيبن اكثر من مائة وخمسون مشعل على اسطوانه للتشغيل تتصل بمحرك كهربي والاستفادة من قوة انفراج الياي للضغط على العداد الاخرى
لتحصل على اكثر من 7000 نبضة كهربية فى الدقيقة و بالتالى يمكن استخدام محول كهربي لتخفيض الفولت والحصول على تيار كهربي مناسب

وهى من اسرار الاحجار والكريستالات الحجرية
اللتى اهتم بها العالم هنرى ماركونى مخترع جهاز توليد الكهرباء من طاقة الاثير
والموجات الراديوية
====
المروحة يوجد على الاكس المحورى لها فى الامام ريشة المروحة
وفى الخلف صندوق التروس
ترس صغير على الاكس الموتور
وترس اخر كبير و مثبت عليه ذراع لامركزى والطرف الاخر للذراع مثبت على جسم الحامل للمروحة وعند الدوران يتسبب فى الفع الى جهة اليمين فى النصف دورة الاول
ثم الدفع الى جهة اليسار فى نصف الدورة الثانى
مثل عمل ماسحات المطر للسيارات
وعند تثبيت الدورات لها يكون بفصل وابعاد احد التروس فلا يتم نقل الحركة والتثبيت بواسطة رجا التثبيت


=====
الفيوز الحرارى الرابط له هنا
Square D / Telemecanique - B15.5 - Overload Heater; Authentic Square D Product; Standard Trip; Motor Fla 9.18 To 12.9 Ampere (1 Thermal Unit)
https://www.southlandelectrical.com/...uare%20D~B15.5


السؤال الاخير لا ارى الصورة او ما هو مكتوب عليها من بيانات


التعديل الأخير تم بواسطة : huussyn بتاريخ 13-10-2012 الساعة 11:24 PM
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


reegolas cage
:: مهندس متميز ::
تاريخ التسجيل: Oct 2011
المشاركات: 358
نشاط [ reegolas cage ]
قوة السمعة:0
قديم 16-10-2012, 06:34 PM المشاركة 3
افتراضي




=====
الفيوز الحرارى الرابط له هنا
Square D / Telemecanique - B15.5 - Overload Heater; Authentic Square D Product; Standard Trip; Motor Fla 9.18 To 12.9 Ampere (1 Thermal Unit)
https://www.southlandelectrical.com/...uare%20D~B15.5

http://www.ebay.com/itm/Square-D-Sta...-/300604854843

هى دى الصوره اللى كانت مش واضحه ولكن انا مستغرب انا اسمه overload relya
و ليس كونتاكتور لان كنت اعتقد ان الريلى يستخدم للجهود المنخفضه 12 او 24 او 36 او 110 او 220 وليس 380
هل كلامى هذا صحيح و كيف يمكننى فحص هذا الريلاى بالافو واذا قمت بفحص الملف الخاص به بالافو كم يجب ان تكون قيمته اذا كان يعمل على 220 فولت او 380 فولت
ولكن سؤالى هل هذا الجزء الذى يسمى over load relay thermal unit فكره عمله انه يتمدد مع السخونه فيفصل الملامسات عن بعضها ومامعنى البيانات المذكوره عليه
