دائرة لا تعمل على البروتس ؟

السيد بدوى · 15-10-2012, 11:50 AM

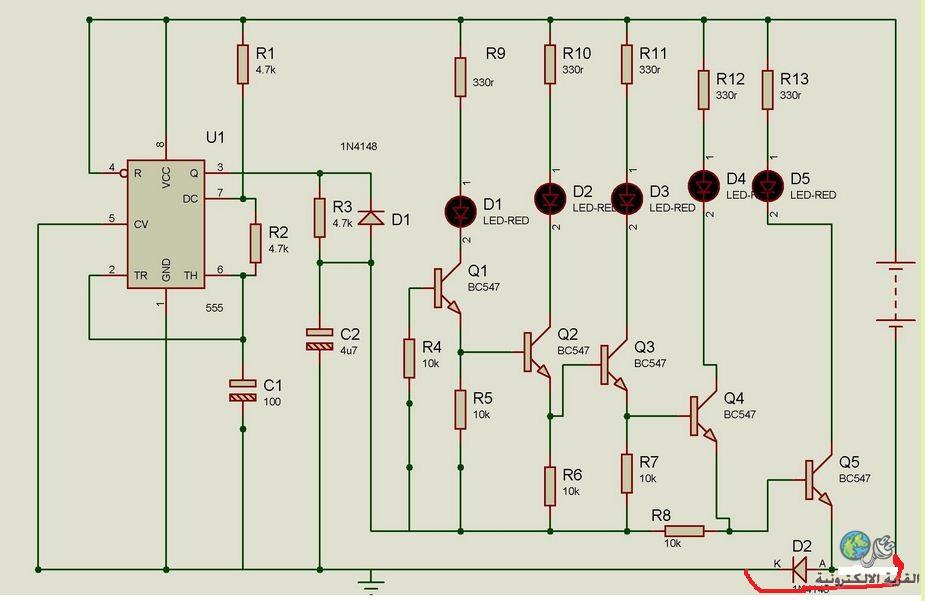

rlقمت برسم هذه الدائره علي بروتس ولكنها لا تعمل فما هو السبب برجاء المساعده

السيد بدوى · 15-10-2012, 11:52 AM

اقصد لا تعمل محاكاه علي البرنامج واريد رسمها pcb

فكروعلم · 15-10-2012, 11:58 AM

ليش الطرف 5 للمتكاملة موصول إلى السالب أفصله

السيد بدوى · 15-10-2012, 12:03 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

ليش الطرف 5 للمتكاملة موصول إلى السالب أفصله

قمت بفصل الطرف رقم 5 نفس المشكله

فكروعلم · 15-10-2012, 12:05 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة السيد بدوى

قمت بفصل الطرف رقم 5 نفس المشكله

أنتبه للديود D2 عندك خطأ بالوصل

السيد بدوى · 15-10-2012, 12:12 PM

ما هو الخطأ

فكروعلم · 15-10-2012, 12:21 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة السيد بدوى

ما هو الخطأ

المكثف C2 يجب أن يكون 100 مكروفاراد وأنتبه للرسم

السيد بدوى · 16-10-2012, 08:55 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

المكثف C2 يجب أن يكون 100 مكروفاراد وأنتبه للرسم

السلام عليكم قمت بتغيير المكثف الي 100 ميكروفاراد وراجعت الرسم -كان يظهر رساله تقول انه لا يوجد بصمه للعنصر الليد تم حل هذه المشكله =الان تظهر رساله=real time simulation failed to start= فشل في وقت البدء للمحاكاه=
