[ali79]

بسم الله الرحمن الرحيم

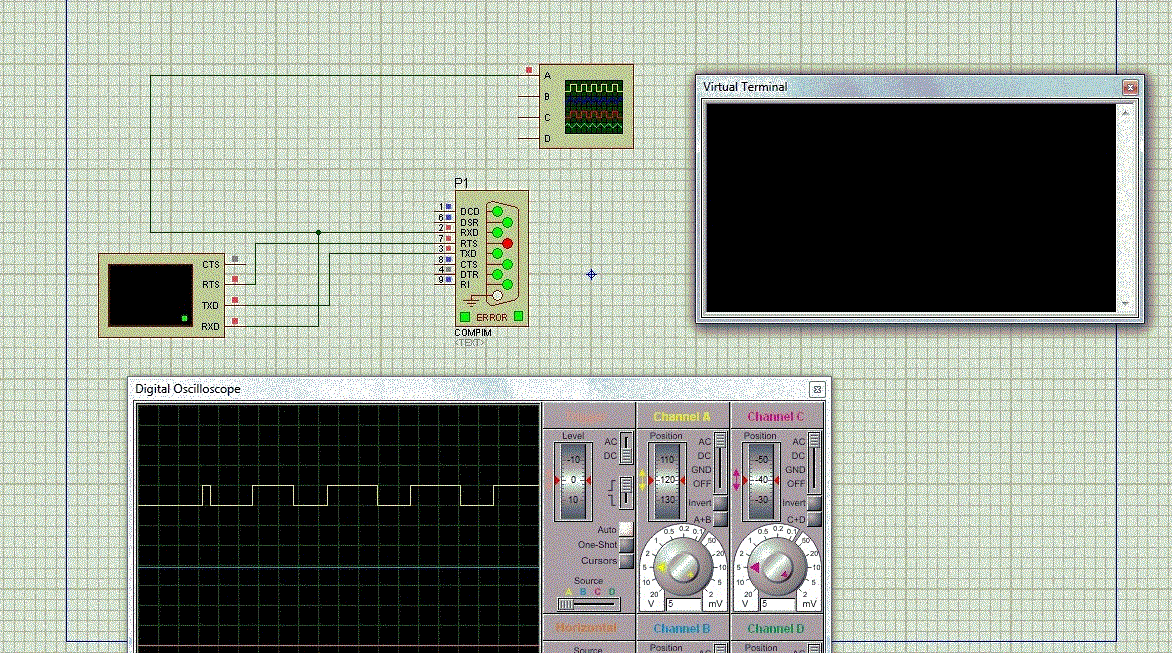

لقد جربت استخدام راسم الاشارة الموجود في برنامج بروتس لرسم اشارة الريموت كنترول حيث وصلت بمنفذ الكوم مستقبل الاشارة تحت الحمراء
وأردت أن يقوم برنامج بروتس أن يرسم الاشارة المستقبلة من مستقبل الاشعة تحت الحمراء ونجحت الفكرة وقام البرنامج برسم الاشارة المستقبلة من جهاز التحكم والغريب بالموضوع أن الفكرة كانت ببالي منذ وقت وعملت بحث على النت ولم أجد ولا أي شيء يخص باستعمال راسم الاشارة الموجود ببرنامج بروتس كراسم اشارة حقيقي من منافذ الحاسوب الخارجية كمنفذ الكوم وليس فقط داخليا أقصد ضمن البرنامج
من المعلوم للجميع أن أجهزة ال oscilloscope باهضة الثمن والبديل لدينا كان في استخدام كرت الصوت كراسم اشارة وجمعنا يعلم أنه غير دقيق في الرسم

[NOUR P.4]

السلام عليكم
بالله عليك تعال نحاول تطوير دارة لهذا الغرض الهام جداااااااا جداااااا
أرجو منك اتمام الموضوع حتى النهاية لأن هذا الجهاز هام للغاية
و جزاك الله كل خير

[banna1980]

زادكم الله علما ووفقكم الله لكل خير

[ali79]

طبعا اشارة منفذ الكوم اشارة ديجتال واذا اردنا أن اذخال اشارة تماثلية الى منفذ الكوم
فسنستعمل مايكرو كنترولر يقرأ اشارة تماثلية ومن ثم تحويلها الى اشارة رقمية ثم ارسالها تسلسليا عبر منفذ الكوم وبدوره يقوم الميايكرو كنترولر الموجود في برنامج بروتوس بقرائة من منفذ الكوم الخارجي الى الميكروكنترولر الموجود في البرنامج وظيفته اعادة تحويل الاشارة التسلسلية الى اشارة تماثلية ليتم وضع راسم الاشارة الموجود في البرنامج ليرسم البرنامج هذه الاشارة
يعني سنحتاج الى مايكرو كنترولر واحد مربوط على منفذ الكوم والميكرو المستقبل سيكون وظيفته في البرنامج فقط
أرجو أن اكون قد أوصلت الفكرة لكم
