دائرة بسيطة جدا تفصل عند شحن البطاريات

[TIME0]

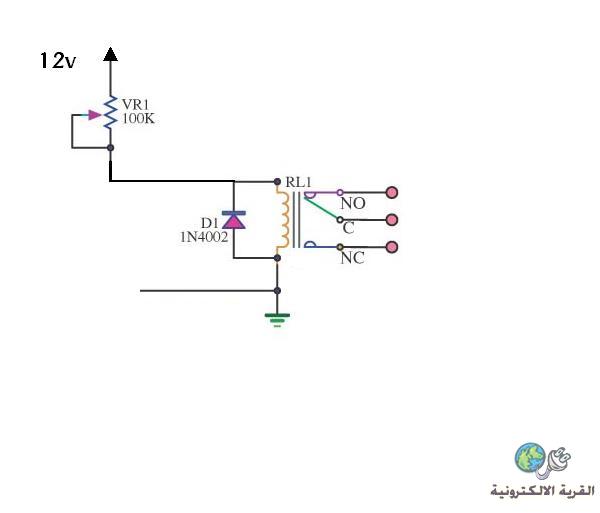

http://upload.qariya.info/images/qar...91fe7a8980.jpg
اريد رايكم في الدائرة البسيطة جدا فهي تفصل عند شحن البطارية وتعمل اذا كانت البطارية فارغة
ويمكن ضبط القيم من خلال المقاومة المتغيرة

انا جعلت الريلي يعمل عند الفولت

13.75

كي يفصل عند الشحن

وبالفعل اختبرت الدائرة ووصلت عليها بطارية وجعلتها تشحن وعند وصول الفولت الى
13.73
فصلت عن الشحن

وطبعا وضعت ليد احمر واخضر للتعبير عن الشحن

ولكن احس ان هناك خطئ ما ياريت تفيديوني باضافة مرحلة او شيء

عند اختباري للدائرة
عند الوصول الفولت الى
13.75
اشتغل الريلي
ولكن قللت الفولت الى 6 بواسطة الباور سبلاي ولكن الريلي مازال شغال
لماذا ؟؟

انا اريد كما ضبطت الفولت ليعمل عند الفولت معين
اريد ان اضبطه ان يفصل ايضا من خلال الضبط

ما العمل
ومارايكم بشكل عام عن هذه الدائرة
لتشحن وتفصل

[النعمي]

ضع مكثف 100uf على الدايود بنفس الاقطاب .. وابلغنا

[فكروعلم]

أخي بهذه العناصر لا يمكن أن تقوم بدارة أوتوماتيك شحن لو كانت الأمور هكذا لكان كل الناس قادرين على تصميم الدارات الألكترونية معقول دارة الكترونية تتألف من ريلية ومقاومة متغيرة فقط وبالنسبة للديود لا عمل له في دارتك أخي هناك العديد من دارت مراقبة الشحن في المندى أطلع عليها وأستفد منها في تصميماتك

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة TIME0

عند اختباري للدائرة
عند الوصول الفولت الى
13.75
اشتغل الريلي
ولكن قللت الفولت الى 6 بواسطة الباور سبلاي ولكن الريلي مازال شغال
لماذا ؟؟

هى الريلاى هكذا تتصرف
هناك فجوة كبيرة بين الريشة و الملف تحتاج لمجال قوى لتنجذب عكس السوستة أو الياى أو الريشة المرنة التى تحافظ عليه فى وضعة العادى كما بالرسم اليسر

فور انتقالها لوضع الإلتصاق تغلق الدائرة المغناطيسية فى الريلاى الرسم الأيمن، و تزداد القوة المغناطيسية المؤثرة ولذا لن يفصل حتى ينخفض الجهد جدا
لكن عيب هذه الطريقة أن التوصيل يكون بطيئا و كهذا يسبب حدوث شرار لو التيار كبير

انا اريد كما ضبطت الفولت ليعمل عند الفولت معين
اريد ان اضبطه ان يفصل ايضا من خلال الضبط

ما العمل
ومارايكم بشكل عام عن هذه الدائرة
لتشحن وتفصل

الدائرة المصاحبة للريلاى هدفها الوحيد أنه عندما نريد ان نوصل يكون التوصيل حاسما و سريعا سواء أكان عند فولت كذا أو لأى سبب آخر، ثم عندما نريد القطع يكون ذلك أيضا حاسما و سريعا

معذرة لدى سؤال، كيف استطعت أن تضبط مقاومة 100ك على التوالى مع ريلاى من 240 إلى 600 أوم؟ أم انك لم تجربها إلا على برنامج محاكاة؟؟

[TIME0]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخي بهذه العناصر لا يمكن أن تقوم بدارة أوتوماتيك شحن لو كانت الأمور هكذا لكان كل الناس قادرين على تصميم الدارات الألكترونية معقول دارة الكترونية تتألف من ريلية ومقاومة متغيرة فقط وبالنسبة للديود لا عمل له في دارتك أخي هناك العديد من دارت مراقبة الشحن في المندى أطلع عليها وأستفد منها في تصميماتك

اخي الكريم انا مش فاهم انتا لييه معصب ؟!؟

هل هذا هو مشروع تخرجي لتناقشني بهذه الطريقة ؟! هههه


انا فتحت هذا الموضوع لان عندي سؤال في الدائرة
وهذه ليست دائرة كامله
هذه جزئية من الدائرة للفصل والتوصيل ...... ؟!؟!؟
هذه مرحلة من الدائرة والباقي معروف

والدايود اعرف انه لا عمل له ولكن انا اخدت الدائرة وعدلت عليها لاوصل الفكره
وحتى وجوده لايضر

[فكروعلم]

المشاركة الأصلية كتبت بواسطة TIME0

اخي الكريم انا مش فاهم انتا لييه معصب ؟!؟

هل هذا هو مشروع تخرجي لتناقشني بهذه الطريقة ؟! هههه


انا فتحت هذا الموضوع لان عندي سؤال في الدائرة
وهذه ليست دائرة كامله
هذه جزئية من الدائرة للفصل والتوصيل ...... ؟!؟!؟
هذه مرحلة من الدائرة والباقي معروف

والدايود اعرف انه لا عمل له ولكن انا اخدت الدائرة وعدلت عليها لاوصل الفكره
وحتى وجوده لايضر

أخي الغالي أنا مش معصب أنت تقول هذه مرحلة من الدارة والباقي معروف قل لي ما هو الباقي المعروف
أنت ما تعصب وتقبل تحياتي

[TIME0]

الاخ ماجد بصراحة من قلبي جزاك الله خيرا والله اني احبك في الله

يعني كنت اخشى ان توجهلي انتقادات انت ايضا لسوء رسم الدائرة

ولكن رديت علي ما كنت اريد ان اسال عنه

انا بالفعل كنت بحاجة لدائرة بشكل سريعة تفصل لما الفولت يصبح
13.75
لاشحن بطارية سيارة

ولا اريد ان اراقبها واضيع وقتي

وصلت مقاومة متغيرة ومقاومة واحد كيلو على التوالي وضبطت المقاومة المتغيرة على الباور سبلاي حتى فصلت على القيمة الي اريدها

وشفتها عمليه

ولكن اخي ماجد لا اذكر قيم المقاومات انا وضعت مقاومة متغيرة ومقاومة عادية
ولكن المقاومة العادية سخنت بشكل رهيب

ساجرب ان اضع مكثف حتى اتغلب على مشكله تاخر فصل الريلي
او اذا عندك حل آخر

انا اريد ان استخدم هذه الدائرة رغم تفاهتها وسهوله بنائها ورجاء من الاخوه التفاعل الايجابي
احيانا تاتيك ظروف تريد ان نتجز شيء ومعاك خمسه دقائق ؟؟ ماذا ستفعل هههه

شكرا لكم جكيعا

[ماجد عباس محمد]

اخى
لو قرأت الشرح الذى رفعته ستجد أن هذه من خواص الريلاى و من الصعب جدا تغييرها
