[أبو الحذيفة]

السلام عليكم و رحمة الله
قمت بتصميم دائرة 7segments و ربطها بالميكروكنترولر

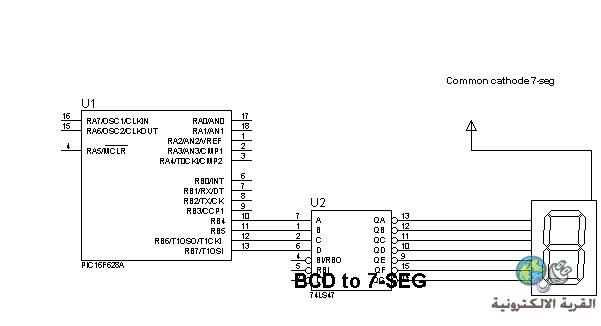

الدائرة هي كما في الصورة

بالنسبة لبرنامج البروتس فهي تعمل بشكل جيد
و لكن على التنفيذ الرقم 0 و 2 و 3 تظهر بأشكال غريبة .
هل واجه أحدكم مشكلة شبيهة ؟


كود البرنامج

void main() {
  TRISB = 0;
portB.f4 = 1;
portB.f5 = 0;
portB.f6 = 0;
portB.f7 = 0;
delay_ms(2000);
portB.f4 = 0;
portB.f5 = 1;
portB.f6 = 0;
portB.f7 = 0;
delay_ms(2000);
portB.f4 = 1;
portB.f5 = 1;
portB.f6 = 0;
portB.f7 = 0;
delay_ms(2000);
portB.f4 = 0;
portB.f5 = 0;
portB.f6 = 1;
portB.f7 = 0;
delay_ms(2000);
portB.f4 = 1;
portB.f5 = 0;
portB.f6 = 1;
portB.f7 = 0;
delay_ms(2000);
portB.f4 = 0;
portB.f5 = 1;
portB.f6 = 1;
portB.f7 = 0;
delay_ms(2000);
portB.f4 = 1;
portB.f5 = 1;
portB.f6 = 1;
portB.f7 = 0;
delay_ms(2000);
portB.f4 = 0;
portB.f5 = 0;
portB.f6 = 0;
portB.f7 = 1;
delay_ms(2000);
portB.f4 = 1;
portB.f5 = 0;
portB.f6 = 0;
portB.f7 = 1;
}

[حيدر علاج حسن]

ارى انك تستخدم سفن سكمنت common anod و مكتوب عليها common cathod ...

[أبو الحذيفة]

كيف أخي
ال 74ls47 تتعامل مع 7seg ذات مصعد مشترك ؟؟
أظن ال 7447 عكس ذلك
هلأ اذا نفذت الدارة كما هي على البروتس تعمل بشكل جيد
لكن على الفعلي عندي خلل ب 3 أرقام فقط ...

[ماجد عباس محمد]

الرقمين يعملان Common Anode اى مصعد مشترك
طبعا يالتأكيد تأكدت من صحة توصيل الأطراف 3،4،5،8،16
يبقى تعديل البرنامج ليخرج رقم صفر و ينتظر ثوانى أو باستخدام زر لينتقل للرقم التالى
باستخدام آفو تأكد من صحة خرج الميكرو و انتقال هذا الرقم لمخل 7447 و صحة مخارج الديكودر و اطراف العارض
الأمور تؤخذ خطوة بخطوة

[أبو الحذيفة]

شكرا استاذ ماجد صدقت أنا مستعجل جدا
تم اصلاح الخلل و الحمد لله و شكرا لك
المشكلة أن البكج في ال ares لل 7segments فيها ال f مكان ال g و ال g مكان ال f
مع أني لم اجد هذا الشكل من التوزيع لا بشاشة المصعد و لا المهبط حيث كان ال f آخر رجل في الشاشة و ال g قبل الأخير و الصحيح هو العكس
شكرا لك .

[حيدر علاج حسن]

اقتباس المشاركة الأصلية كتبت بواسطة أبو الحذيفة كيف أخي ال 74ls47 تتعامل مع 7seg ذات مصعد مشترك ؟؟ أظن ال 7447 عكس ذلك هلأ اذا نفذت الدارة كما هي على البروتس تعمل بشكل جيد لكن على الفعلي عندي خلل ب 3 أرقام فقط ...

مصعد مشترك يعني common anod ...
اذا التعليمة على الشاشة (common cathod ) غير صحيحة .

[أبو الحذيفة]

شكرا أستاذ حيدر
الجملة التي قرأت هي منسوخة خطأ (مجرد ليبل )
و أنا لم انشئ مشروع جديد كنت أقوم بالاطلاع على تجارب و مشاريع بعض الإخوة
بعدها قمت بتركيب الشاشة ذات المصعد و نسيت أن احذف الجملة .

[حيدر علاج حسن]

انا فكرت في حل المشكلة خطوة خطوة لذلك بدأت بهذه ...
طبعا الكود عندك كبير جدا يمكنك اختزاله الى اكثر من ذلك بكثير ...
و هناك ثلاث طرق لتوصيل السفن سكمنت كل واحده لها خصائصها ...
