انا اريد أن اصنع راسم اشارة عن طريق الكمبيوتر ببرنامج البروتس يوجد راسم اشارة
أريد أن اربطه مع منفذ ال com الخارجي للكمبيوتر وارسال الاشارة له ليقوم برسمها

وضعت في منفذ الكوم مستقبل اشارة تحت الحمراء وقمت بوضع الاداة compim

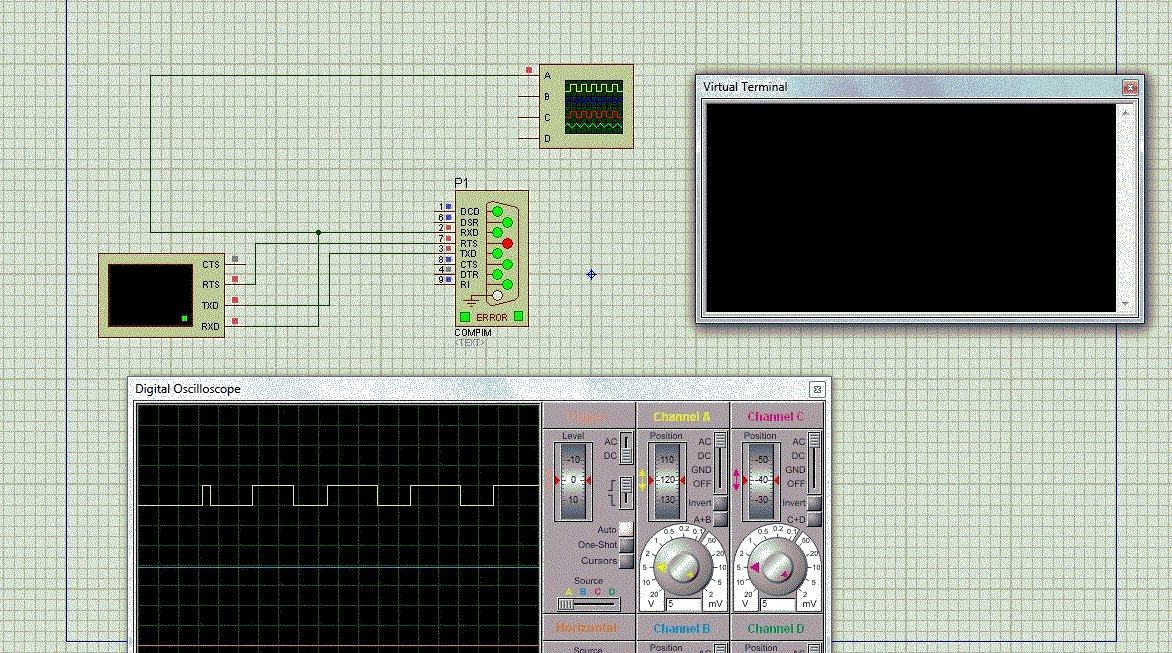

والاداة virtual terminal في برنامج بروتس وضبطت الاتصال مع منفذ الكوم وجئت بجهاز تحكم وقمت بضغط زر من الجهاز وقام راسم الاشارة الموجود ببرنامج بروتس برسمها وأنصح جميع المهتمين بهذا الموضوع باستعمال هذه الطريقة لفك اشارة أي جهاز تحكم لأن أجهزة راسم الاشارة غالية الثمن أريد من المختصين بهذا الموضوع تجريب الطريقة هذه
واخباري كيف يمكن تحليل هذه الاشارة لصنع مستقبل الاشارة
وبعد أن علمت ان راسم الاشارة الموجود ببرنامج بروتس يعمل كراسم اشارة فعلي ويمكن من خلاله الاستغناء عن شراء راسم الاشارة للتخاطب مع منافذ الحاسوب الخارجية كمنفذ الكوم وأريد أن اصنع دارة تربط بمنفذ الكوم لاستعمال الكمبيوتر الشخصي كراسم اشارة يكون مبدأ الدارة مايكروكنترولر يربط بالمنفذ يقيس الاشارة عبر قناة adc التحويل من تماثلي لرقمي ويرسلها عن طريق منفذ الكوم بشكل تسلسلي
ووضع مايكرو أخر في برنامج بروتس يربط مع الاداة compim ليقوم بتحويل الاشارة من شكلها التسلسي الى تماثلي فيربط طرف التعديل بعرض النبضات براسم الاشارة الموجود في البرنامج برسم الاشارة بهذه الطريقة نكون قد صنعنا راسم اشارة
أرجو اخذ الفكرة بمحمل الجد نظرا لآهميتها

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة ali79 انا اريد أن اصنع راسم اشارة عن طريق الكمبيوتر ببرنامج البروتس يوجد راسم اشارة أريد أن اربطه مع منفذ ال com الخارجي للكمبيوتر وارسال الاشارة له ليقوم برسمها وضعت في منفذ الكوم مستقبل اشارة تحت الحمراء وقمت بوضع الاداة compim والاداة virtual terminal في برنامج بروتس وضبطت الاتصال مع منفذ الكوم وجئت بجهاز تحكم وقمت بضغط زر من الجهاز وقام راسم الاشارة الموجود ببرنامج بروتس برسمها وأنصح جميع المهتمين بهذا الموضوع باستعمال هذه الطريقة لفك اشارة أي جهاز تحكم لأن أجهزة راسم الاشارة غالية الثمن أريد من المختصين بهذا الموضوع تجريب الطريقة هذه واخباري كيف يمكن تحليل هذه الاشارة لصنع مستقبل الاشارة وبعد أن علمت ان راسم الاشارة الموجود ببرنامج بروتس يعمل كراسم اشارة فعلي ويمكن من خلاله الاستغناء عن شراء راسم الاشارة للتخاطب مع منافذ الحاسوب الخارجية كمنفذ الكوم وأريد أن اصنع دارة تربط بمنفذ الكوم لاستعمال الكمبيوتر الشخصي كراسم اشارة يكون مبدأ الدارة مايكروكنترولر يربط بالمنفذ يقيس الاشارة عبر قناة adc التحويل من تماثلي لرقمي ويرسلها عن طريق منفذ الكوم بشكل تسلسلي ووضع مايكرو أخر في برنامج بروتس يربط مع الاداة compim ليقوم بتحويل الاشارة من شكلها التسلسي الى تماثلي فيربط طرف التعديل بعرض النبضات براسم الاشارة الموجود في البرنامج برسم الاشارة بهذه الطريقة نكون قد صنعنا راسم اشارة أرجو اخذ الفكرة بمحمل الجد نظرا لآهميتها

أخى الكريم

شكرا جزيلا لك

بارك الله فيك

تقدير أعتز به

أعتذر لك عن تقديم مساعدة لعدم معرفتى بمثل هذا المشروع .

أرجوا أن تجد المساعدة من الأخوة الأفاضل .

مع تمنياتى بدوام التوفيق

[haysem]

حسب خبرتى أخى أن برنامج بروتوس يستخدم للمحاكاة و لا اعتقده حل علمى

لبناء مثل هذا المشروع بطريقة علمية تحتاج ثلاثة أشياء
1. كارت DAQ و الذى يقوم بدور الوسيط بين القيم المراد قراءتها و جهاز الكمبيوتر و يستخدم محول ADC و حسب resloution سواء 10 بت او 12 بت
2.نوع اتصال بين الكارت و جهاز الكمبيوتر و لديك ثلاث طرق USB , serial , Ethernet
و كل نوع اتصال له معدل نقل مختلف
السريال تقريبا 9600 بت فى الثانية
يو اسى بى تقريبا 12000000 بت فى الثانية
الايثرنت تقريبا 10000000 بت فى الثانية

3.سوفتوير يكون له وظيفتين التعامل مع الكارت و اخذ القراءات و عرضها للمستخدم و امكانية حفظها فى شكل قواعد بيانات
يمكن استخدام برامج مثل اللاب فيو او الفيجوال بيزيك

و هذا رابط كتاب يشرح الموضوع بالتفصيل من الالف إلى الياء

http://www.qariya.com/vb/showthread.php?t=117192
