ممكن شرح لدائرة الانفيرتر هذه

[عبدالله زهير]

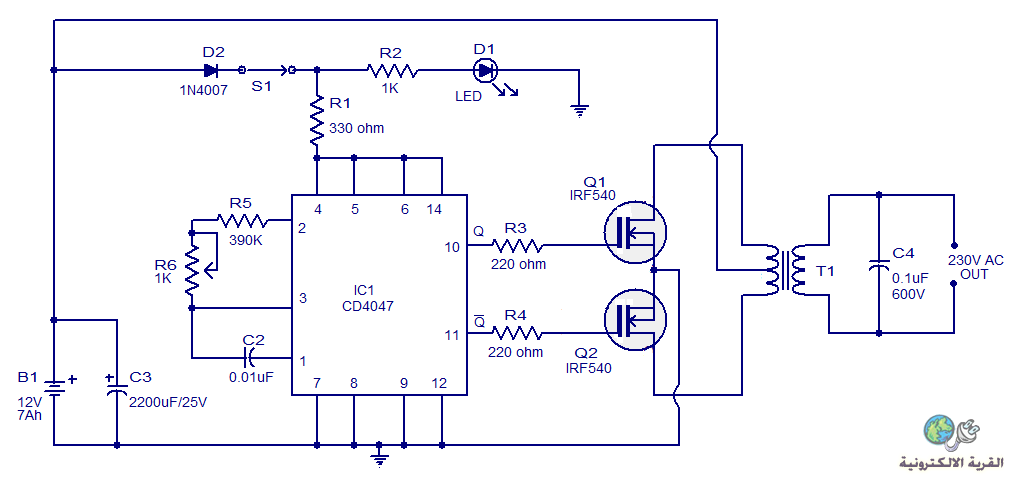

لوسمحتم أريد شرح لهذه الدائرة بشيئ من التفصيل

وماهي وظيفة الموسفت والمحول

http://upload.qariya.info/images/qar...b319711622.png

[عبدالله زهير]

أين أنتم يا شباب

[سعيد قادر]

السلام عليكم اخى العزيز عبدالله انا شرحت هذا الدائرة من قبل

الانتكريد 4047 هولتوليد تردد 50هيرتز يتم التحكم بالتردد عبر المقاومة المتغيرة R6

الطرفان 10و11 هما خرج المذبذب ويكون خرج كل طرف هو 50 هيرتز اذا كانت المقاومة المتغيرة R6 مضبوطة على 50 هيرتز

الموصفتات هما الدرايف وللمزيد من المعلومات ارجو ان تراجع هذا الرابط شرحتها بالتفصيل

http://www.qariya.com/vb/showthread.php?t=57786

[عبدالله زهير]

كيف يعمل الموسفت بالتفصيل
وماهي وظيفة المحول
أخي سعيد الموضوع كبير ومرهق ممكن تشرحلي

[ماجد عباس محمد]

الموسفيت يعمل كمفتاح
عادة مغلق و عندما يوجد جهد من المتكاملة على بوابته يفتح أى يكون موصل
المحول يرفع من 12 فولت إلى 220 فولت

[عبدالله زهير]

شكرا أستاذ ماجد
