جهاز كاشف الذهب GoldScan_4

[سعيد قادر]

السلام عليكم

اخوانى منذ فتر وانا مشغول بصنع هذا الجهاز GoldScan_4 وهو جهاز لكشف الذهب تحت باطن الارض ويصل مدى الى 5 امتار وهذا صورة الدائرة

وهذا ملف الدائرة يمكنكم تحميلها من هذا الرابط

http://www.thunting.com/smf/index.ph...0;attach=96469

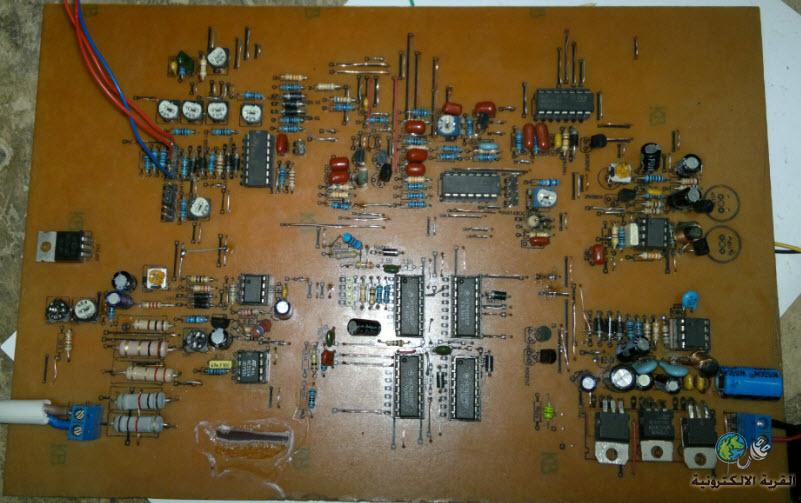

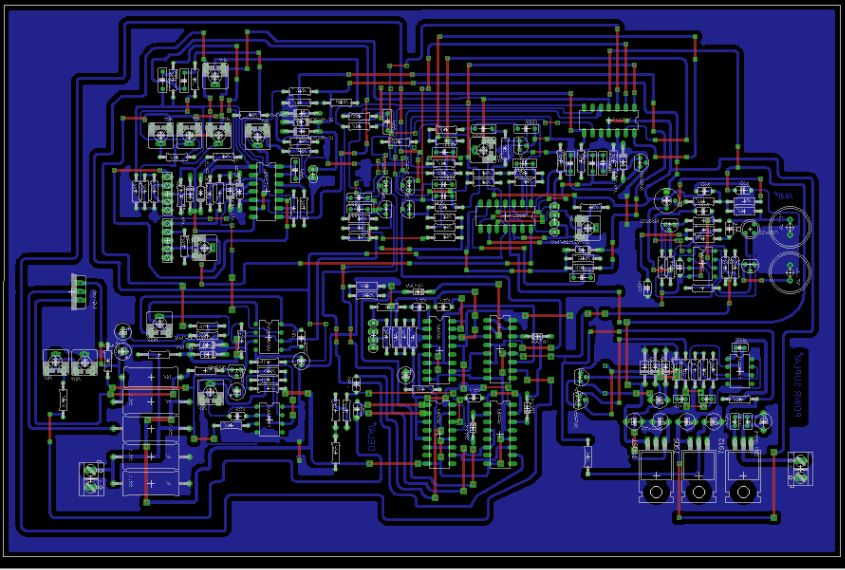

طبعا انا عملت الدائرة على ارض الواقع وصادفتنى مشاكل كثيرة ولازالت تلك المشاكل موجودة لذا فتحت هذا الموضوع لكى نحلل الدائرة بشكل علمى ونفهم طريقة عمله ونناقش فيها تلك المشاكل واول مشكلة واجهتنى هو البوردة PCB استخدم فيها المقاومات الصغيرة SMD مما اضطرنى لرسمها من جديد وفعلا رسمتها ببرنامج ايكل وطبعتها وعملت البوردة وهذا صورة البوردة :

وسوف اقوم بشرح الاجزاء التى افهمها ان شاء الله والاجزاء التى يحتاج الى توضيح نناقشها هنا حتى نفهم طريقة عمله

[مدحتكو]

استاذ سعيد قادر

موضوع يبدو في ظاهره جذّاب ومواضيعك عامة متميزة وتفتح المجال لأسئلة

1) هل هو جهاز لكشف الذهب ام الكشف عن المعادن
فلو في حديد أو نحاس في المكان قد يكشفة الجهاز أليس كذلك؟؟

2) الدائرة تبدو معقده بعض الشئ بالنسبة لمبتدئ مثلي
بس طالما قمت بتنفيذها أعتقد سيكون الموضوع أسهل

3) الرسم غير واضح هلا رفعت الصورة مرة أخري بأعلي وضوح فالدائرة كبيرة

4) ملف الدائرة لا يمكن تحميله من الموقع يعطي خطأ في الموقع

5) هلا عرضت علينا مكونات الدائرة من مقاومات و ic ومكثفات و..


تقبل تحياتي

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة مدحتكو

استاذ سعيد قادر

موضوع يبدو في ظاهره جذّاب ومواضيعك عامة متميزة وتفتح المجال لأسئلة

1) هل هو جهاز لكشف الذهب ام الكشف عن المعادن
فلو في حديد أو نحاس في المكان قد يكشفة الجهاز أليس كذلك؟؟

2) الدائرة تبدو معقده بعض الشئ بالنسبة لمبتدئ مثلي
بس طالما قمت بتنفيذها أعتقد سيكون الموضوع أسهل

3) الرسم غير واضح هلا رفعت الصورة مرة أخري بأعلي وضوح فالدائرة كبيرة

4) ملف الدائرة لا يمكن تحميله من الموقع يعطي خطأ في الموقع

5) هلا عرضت علينا مكونات الدائرة من مقاومات و ic ومكثفات و..


تقبل تحياتي

شكرا لك اخى العزيز هو جهاز كشف المعادن والمهم فى هذا الجهاز انه يفرق بين المعادن يفرق الذهب عن المعادن الاخرى انا رفعت الدائرة من جديد يمكنك تحميلها من هنا

http://www.4shared.com/office/IJxqGcLJ/GS-4.html

الملف فيها كل المكونات لانحتاج الى رفع الصورة من جديد

[coder]

منذ أن رأيت رمزيتك والعَلَم وأنا كلي أمل (سبق وأن رأيت نفس الأبداع في مواضيعك السابقة)



شكرآ لك من الأعماق , حقـآ أنت رجل أكثر من عبقري , نتمنى أن لا تحرمنا من وجودك


سوف أحاول عمل الدائرة , وكلي أمل أني سوف أنجح مثلك يا قدوة

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة coder

منذ أن رأيتك رمزيتك والعلم وأنا كلي أمل (سبق وأن نفس الأبداع في مواضيك السابقة)



شكرآ لك من الأعماق , حقـآ أنت رجل أكثر من عبقري , نتمنى أن لا تحرمنا من وجودك


سوف أحاول عمل الدائرة , وكلي أمل أني سوف أنجح مثلك يا قدوة

بارك الله فيك اخى العزيز coder شهادة اعتز بها ان شاء الله ننجح فيها

[سعيد قادر]

هذا الفيديو يوضح طريقة عمل هذا الجهاز

[سعيد قادر]

فى هذا الرابط مكتوب تردد بعض المعادن

http://www.qariya.info/vb/showthread.php?t=44190&page=2

[فكروعلم]

شكراً أخ سعيد سلمت أيديك
