[Semmoor]

السلام عليكم ورحمة الله وبركاته كيف حال الكل؟

مشروع بسيط جدا عن بروتوكول RS232 في المايكروسي والــ #C .

تم استخدام برنامج المحاكاة والبرنامج وتطبيق بلغة الفجوال #C للتحكم بالمايكروكونترولر.

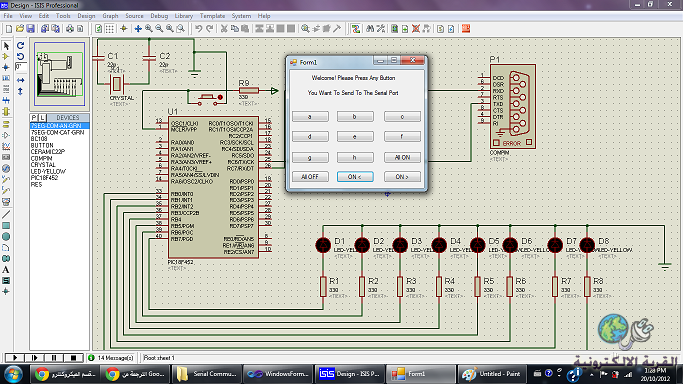

صورة المشروع:
http://upload.qariya.info/images/qar...b29afa2c74.png

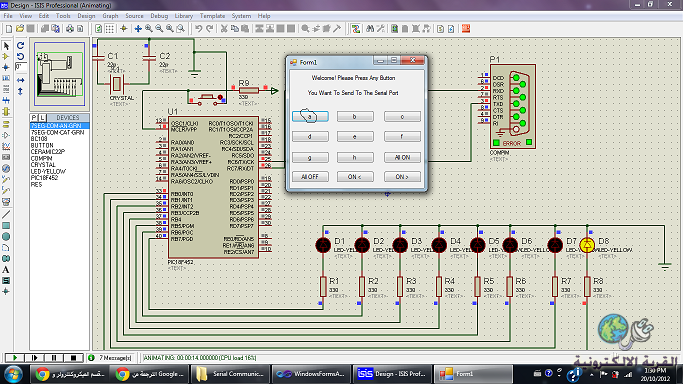

هذه صورة اول تجربة للبرنامج عند الضغط على الزر a يتم تشغيل الليد الاول:
http://upload.qariya.info/images/qar...28389a337e.png

وكذلك بقيت ازرار الاحرف تقوم بتشغيل الليدات الاخرى.

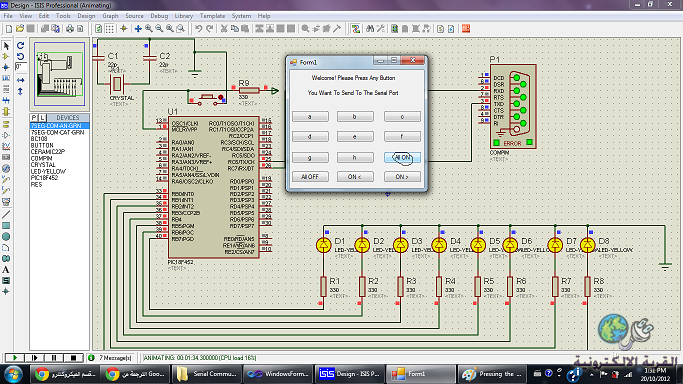

وعند الضغط على الزر ALL ON يتم تشغيل كل الليدات:
http://upload.qariya.info/images/qar...e414cee904.png

اما الزر ALL OFF فيطفئ كل الليدات والزر <ON يعمل ازاحة لليدات من اليسار الى اليمين >ON يقوم بالعكس.


طبعا لتشغيل البرنامج اول يجب عليك توصيل منافذ الكوم COM1 و COM2 باي برنامج محاكاة للكوم بورت مثلا HyperTerminal.

وبعدها شغل برنامج المحاكاة وشغل ايضا برنامج الــ #C وبعدها اضغط على الازرار.

تم استخدام برنامج الفجوال #C 2010 .

[Semmoor]

تحميل المشروع كاملا:
http://www.4shared.com/rar/tJLOfT_R/...n_-_CISIS.html

[hunter27]

السلام عليكم
جزاك الله خيرا اخي على هذا المشروع
لدي طلب
هل يمكنك ان تصنع لي برنامج بلغة الفجوال
حيث يتكون هذا البرنامج من جزئين
الجزء الاول هو
يقوم البيك بارسالة رسالة الى الحاسوب و يقوم هذا البرنامج بعردها على الشاشة و تخزينها
الزجء الثاني هو
اكتب انا رسالة في البرنامج و يقوم هذا البرنامج بارسالها الى البيك
اتمنى ان تكون قد فهمتني
و اسف على الازعاج

[faidamine]

علمني كيف اصطاط ولا تعطني سمكة

[akram1992]

ممكن تشرح بس ازاي اوصل البورت 2 و البورت 1 عال hyperterminal

[Semmoor]

اقتباس المشاركة الأصلية كتبت بواسطة akram1992 ممكن تشرح بس ازاي اوصل البورت 2 و البورت 1 عال hyperterminal

لازم يوكون عندك برنامج محاكاة السريال في كثير انا اللي استخدمته اسمه VSPE
الرابط
http://www.addictivetips.com/windows...orts-emulator/

بعد التحميل افتح البرنامج اختار من القائمة Device بعدين Create بعدين تجيك اختيارات اختار Pair
بعدها شووف البورتات اللي تجيك انا عندي في الجهاز اخترت PORT1 و PORT2 بعدين Next بعدين Finish

خلاص كدا تكون ربطت بين البورت 1 والبورت 2 واحد للـ #C والثاني لبرنامج البروتس

[akram1992]

تمام الف شكر
