طلب معلومة في بروتس

[NE555NE]

السلام عليكم ورحمة الله وبركاته
أنا أتعلم على برنامج بروتس شفت كل العناصر عدا وحدات التغذية (( الباور سبلي )) مثل البطارية وغيرها ياريت لو في مساعدة

[بسام1970]

المشاركة الأصلية كتبت بواسطة NE555NE

السلام عليكم ورحمة الله وبركاته
أنا أتعلم على برنامج بروتس شفت كل العناصر عدا وحدات التغذية (( الباور سبلي )) مثل البطارية وغيرها ياريت لو في مساعدة

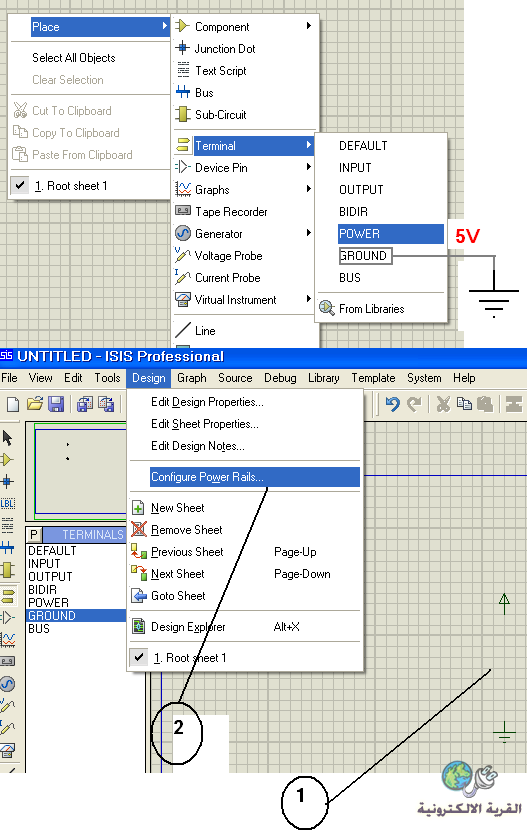

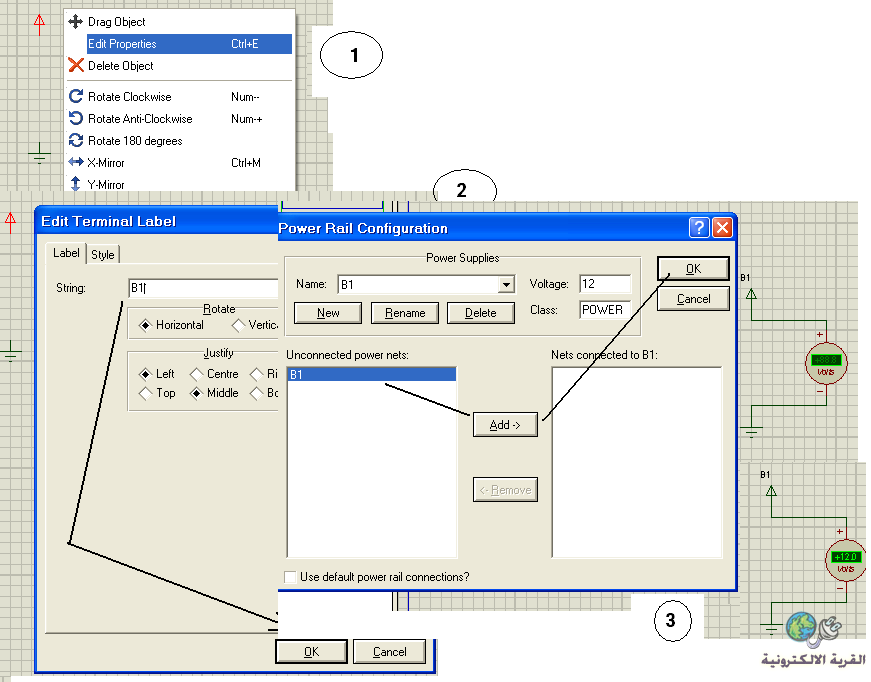

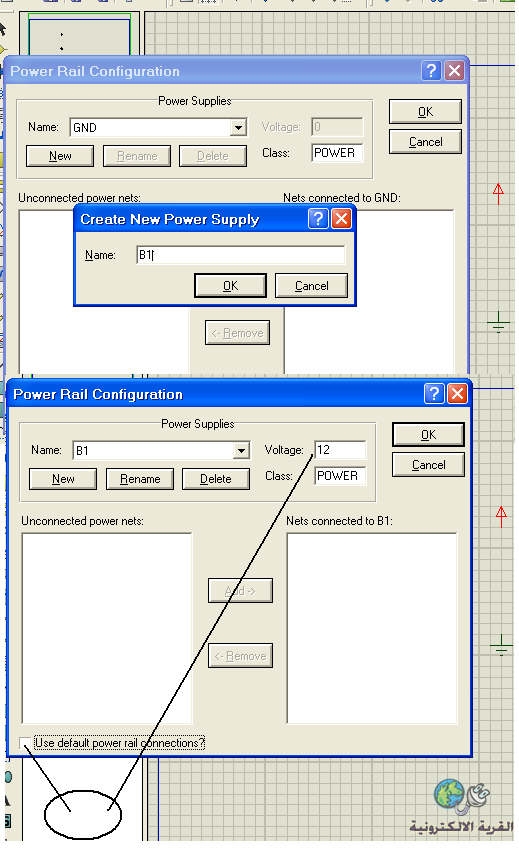

باختيار بور والأرضي تختار تغذية عامة 5 فولت ولكن إذا أردت غير ذلك لدوائر تعمل ب12 فولت مثلا فانظر الصور وجرب بنفسك
أضفت لك مقياس الفولت فقط للبرهان

[NE555NE]

شكراً أخي بارك الله بك

[حيدر علاج حسن]

شكرا للاخ بسام على مجهودة الواضح ...
ولدي اضافة على ما تفضل به ...
للحصول على مصدر جهد مستمر نكتب battery ..
و للحصول على مصدر جهد متناوب احادي الطور نكتب alternator
و للحصول على مصدر ثلاثي الطور نكتب three phase .

[osama matar]

المفترض لما أدخل الموضوع اتكون عتدي إضافة
مفيش عندي إضافة ... عندي شكر لكم جميعاً
لكن أحياناً من يتعامل مع برنامج جديد مبيكونش عارف من وين يبدأ أول خطوة ... يعني من وين يفتح القوائم

كل عام والجميع بألف خير

[بسام1970]

المشاركة الأصلية كتبت بواسطة osama matar

المفترض لما أدخل الموضوع اتكون عتدي إضافة
مفيش عندي إضافة ... عندي شكر لكم جميعاً
لكن أحياناً من يتعامل مع برنامج جديد مبيكونش عارف من وين يبدأ أول خطوة ... يعني من وين يفتح القوائم

كل عام والجميع بألف خير

شكرا أخ حيدر على تعليقك

وأنت أخ أسامة والجميع بألف خير أما بالنسبة للقوائم فحبذا يدلي كل اخ بدلوه وبهذا يعم الأجر
وقد يكون اسلوبا احدا ناقصا فيكمله اخ آخر
على العموم يجب على المتعلم أن يسد بعض الفراغات بنفسه فلا يمكن أن أمسك يده والماوس أحرك له وأدله على كل شاردة

[osama matar]

مشكور أخي بسام
ويبدو أنك محترف الرسم والتصميم على البروتس وكذلك الإلكترونيات بشكل عام

وكان نفسي الأخ حيدر يسلم برده ... فنحن أصدقاء قدامى
وأيضاً صاحب الموضوع
كل عام وكل أهل القرية والأمة الاسلامية بألف خير

[حيدر علاج حسن]

يا قوم ... من ارى ؟؟؟؟؟ المهندس اسامة مطر ؟؟؟؟
كيف حالك يا رجل و الله مشتاقين لابداعاتك ... اهلا وسهلا بك مرة اخرى ...

اما في ما يخص شرح البروتوس فصار لابد من شرح فيديو لتوضيح الخطوط العريضه فيه و القاعدة الاساسية في الاستخدام و هو عما قريب باذن الله كهدية للاخ اسامة و لكل من سيستفيد منه ...
وتكرم عيونكم ...
