مكبرات القدرة الصوتية باستخدام الدائرة المتكاملة LM386

[F.Abdelaziz]

مكبرات القدرة الصوتية باستخدام الدائرة المتكاملة LM386

الدائرة المتكاملة LM386 متعددة الاستخدامات , مكبر قدرة صغير مصمم للاستخدام فى التطبيقات الااستهلاكية منخفضة الجهد . يتم تحديد الكسب (التكبير) gain داخليا بقيمة 20 للحفاظ على عدد الأجزاء الخارجية صغير , لكن مع إضافة مقاومة خارجية ومكثف بين الأطراف 1-8 يمكن تحديد الكسب إلى أى قيمة من 20 إلى 200 .
الدخل يكون بالنسبة لمرجعية الأرضى ويتم تلقائيا تحيز إلى نصف جهد المنبع . القدرة المسحوبة عند السكون 24 milliwatts فقط عند العمل من منبع 6 Volt , مما يجعل LM386 مثالية للتشغيل بالبطارية.

لجعل LM 386 مكبر للصوت أكثر تنوعا ، يتم توفير طرفين ( الطرف 1 والطرف 8 ) للتحكم فى الكسب . عندما تكون هذه الأطراف مفتوحة open فإن المقاومة الداخلية 1.35k تحدد الكسب عند 20 (26 dB) . إذا تم وضع مكثف بين الطرفين 1-8 , فإنه يمرر المقاومة الداخلية 1.35k , ويرتفع الكسب إلى 200 . إذا تم وضع مقاومة على التوالى مع المكثف , يمكن تحديد الكسب إلى قيمة من 20 إلى 200 . ويمكن أيضا التحكم فى الكسب عن طريق الربط السعوى لمقاومة أو ترانزستور FET من الطرف 1 إلى الأرضى .

مخططات مكبر صوتى بسيطة بالدائرة المتكاملة LM386 :
جهد مصدر التشغيل : (VS) = 4v - 12v .
قدرة الخرج (POUT) للدائرة المتكاملة LM386N-1 و LM386N-1 عند VS = 6V و
RL = 8ohms و التشويه الكلى نتيجة التوافقيات THD = 10%( Total Harmonic Distortion) يكون 250-325 mW . وللدائرة المتكاملةLM386N-3 عند :
VS = 9V, RL = 8ohms, THD = 10% تكون 500-700 mW . وللدائرة المتكاملة LM386N-4 عند : VS = 16V, RL = 32ohms, THD = 10% تكون 700-1000 mW .
الشكل التالى يبين مكبر صوتى بالدائرة المتكاملة LM386 بكسب Gain = 20 وبأقل عدد من المكونات :

الشكل التالى يبين مكبر صوتى بالدائرة المتكاملة LM386 بكسب Gain = 200 .

الشكل التالى يبين مكبر صوتى مع تحسين الجهير bass boost :

[F.Abdelaziz]

التنفيذ العملى :

ملفات المشروع بالرابط :

http://www.eeecb.com/vb/showthread.php?p=3553#post3553

[مسافر الكتروني]

لو أنني وصلت النقطة 3 في المكبر بسماعات هيدفون خارجة من هاتفي النقال مباشرة

هل سيعمل المكبر أم أن خرج الهاتف صغير

وإذا لم يعمل فما الذي أحتاجه من إضافات ؟

[yasser55]

المشاركة الأصلية كتبت بواسطة مسافر الكتروني

لو أنني وصلت النقطة 3 في المكبر بسماعات هيدفون خارجة من هاتفي النقال مباشرة

هل سيعمل المكبر أم أن خرج الهاتف صغير

وإذا لم يعمل فما الذي أحتاجه من إضافات ؟

اولا كل الشكر مشرفنا ومهندسنا العزيز F.Abdelaziz على الدائره الجميله والشرح الوافى جدا والممتع

ثانيا اخى مسافر بالتاكيد تصلح بتوصيلها على خرج الموبايل ولن تحتاج اى اضافات سوى كابل التوصيل

تقبلو تحياتى

[عبدالله زهير]

موضوع جميل وبسيط شكرا أخي العزيز

[مسافر الكتروني]

المشاركة الأصلية كتبت بواسطة yasser55

اولا كل الشكر مشرفنا ومهندسنا العزيز F.Abdelaziz على الدائره الجميله والشرح الوافى جدا والممتع

ثانيا اخى مسافر بالتاكيد تصلح بتوصيلها على خرج الموبايل ولن تحتاج اى اضافات سوى كابل التوصيل

تقبلو تحياتى

كيف أوصله يا أخي

وهل أستطيع الاستغناء عنه

[yasser55]

المشاركة الأصلية كتبت بواسطة مسافر الكتروني

كيف أوصله يا أخي

وهل أستطيع الاستغناء عنه

http://upload.qariya.info/images/qar...e93345a365.jpg

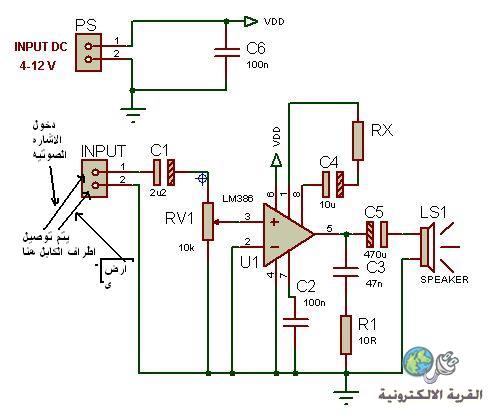

كما موضح بالصوره اخى الغالى مكان توصيل الاشاره الصوتيه سواء كان المصدر موبايل او mp3

تقوم اولا بتنفيذ الدائره بعدها تتاكد ان هناك تكبيرا بلمس الاطراف الموضحه على الصوره فيحدث طنين بالسماعه

عندها تحضر كابل صوتى واحد لواحد مثل كابل الاوديو الذى يوصل الصوت من الكمبيوتر الى سماعاته

ثانيا تقص احد اطراف الكابل وتزيل البلاستك منه سوف يظهر 3 كابلات احدهما شعر نحاسي مجدول هذا هو الطرف الارضى والاخران مع بعض لمكان دخول الاشاره الصوتيه بالدائره وسوف تعمل الدائره جيدا بازن الله تقبل تحياتى

[مسافر الكتروني]

المشاركة الأصلية كتبت بواسطة yasser55

http://upload.qariya.info/images/qar...e93345a365.jpg


كما موضح بالصوره اخى الغالى مكان توصيل الاشاره الصوتيه سواء كان المصدر موبايل او mp3

تقوم اولا بتنفيذ الدائره بعدها تتاكد ان هناك تكبيرا بلمس الاطراف الموضحه على الصوره فيحدث طنين بالسماعه

عندها تحضر كابل صوتى واحد لواحد مثل كابل الاوديو الذى يوصل الصوت من الكمبيوتر الى سماعاته

ثانيا تقص احد اطراف الكابل وتزيل البلاستك منه سوف يظهر 3 كابلات احدهما شعر نحاسي مجدول هذا هو الطرف الارضى والاخران مع بعض لمكان دخول الاشاره الصوتيه بالدائره وسوف تعمل الدائره جيدا بازن الله تقبل تحياتى

شكرا جزيلا سأبدأ التجريب بإذن الله
