صممت دائرة ارسال على برنامج لكن لم تعمل

[emad1]

السلام عليكم

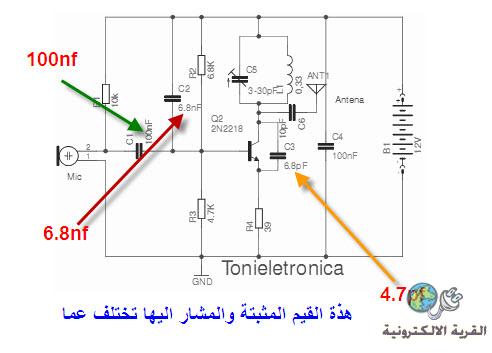

صممت دائرة ارسال على برنامج وطبعتها ونفذتها ولكن لااسف لم تعمل وبعد فحص جميع العناصر اتضح انوا كل شيء صحيح ولكن بعد الرجوع للمخطط تبين شيء اردت ان اخذ رأئيكم به وهي ان بعض العناصر في المخطط تختلف عما جاء في قائمة الدائرة وهذة الصورة توضح ذلك .
السوال أين الصحيح ؟

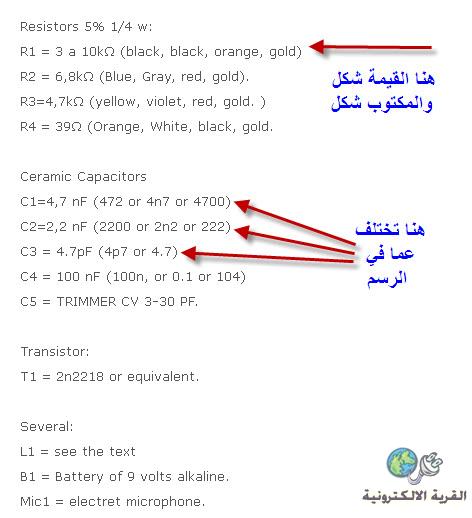

وهذة قائمة العناصر في الموقع

فاأين الصحيح ارجو توضيح الامر وهذا رابط موقع المرسلة .

http://electronics-diy.com/electroni...ic.php?id=1034

[Tico]

لا يوجد اختلاف في قيمة تلك المكثفات أخ عماد ..
الاختلاف فقط في طريقة الكتابة. مثال:
C1 = 4700 picofarad
او
4.7nanofarad
او
4nF
كما ان 472 هو كود يدل على تلك القيمة :
الرقم 2 على اليمين يدل على معامل وهو (00) ويعني ضرب 47 في 100
اي 47*100 = 4700 بيكوفراد.
وبالنسبة للمقاومة فهم خيروك في عدة قيم من 3 كيلو الى 10 كيلو .. اختر ما تريد.

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة Tico

لا يوجد اختلاف في قيمة تلك المكثفات أخ عماد ..
الاختلاف فقط في طريقة الكتابة. مثال:
C1 = 4700 picofarad
او
4.7nanofarad
او
4nF
كما ان 472 هو كود يدل على تلك القيمة :
الرقم 2 على اليمين يدل على معامل وهو (00) ويعني ضرب 47 في 100
اي 47*100 = 4700 بيكوفراد.
وبالنسبة للمقاومة فهم خيروك في عدة قيم من 3 كيلو الى 10 كيلو .. اختر ما تريد.

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
من الواضح انك لم تقرأ الموضوع كله
اقرأ الدائرة ثم اطلع على المكونات
ستلاحظ ان المكثف رقم 1 فى الدائرة 100نانو فى حين ان قائمة المكونات ب 4.7 نانو مثلا

اذن هناك اختلاف واضح
اما بالنسبة للاخ عماد ارجو ان يبدل المكونات بالمكتوبة بالقائمة
ويخبرنا بالنتيجة

[Tico]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
من الواضح انك لم تقرأ الموضوع كله
اقرأ الدائرة ثم اطلع على المكونات
ستلاحظ ان المكثف رقم 1 فى الدائرة 100نانو فى حين ان قائمة المكونات ب 4.7 نانو مثلا
اذن هناك اختلاف واضح

وعليكم السلام
معك حق أخي الكريم .. يبدو ان كولسترول لحم الخروف أثر علي بشكل كبير ..
والافضل أخذ قسط من الراحة .. سلام.

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة Tico

وعليكم السلام
معك حق أخي الكريم .. يبدو ان كولسترول لحم الخروف أثر علي بشكل كبير ..
والافضل أخذ قسط من الراحة .. سلام.

السلام عليكم ورحمة الله وبركاته
---------------------------------
انا لسة صاحى من ساعة الكولسترول انحرق هههههههههههههههه
كل عام وانت بخير وسعادة

[emad1]

أولا

كل عام وانتم بخير سبحان الله انا كنت اعتقد ان كثرة اللحم الذي جاءنا سببه عدم الروية جيدا فالذلك لجأت اليكم والظاهر انوا اللحم ايضا مأثر فيكم هههههه
أخوان العناصر التي في المخطط تختلف كليا عن ما جاء في القائمة ولم انتبه الا بعد ان نفذت الدائرة طبع وأستبعدت الخطأ يكون من التوصيلات لااني مصممها على برنامج ثقة وهو بروتس الان السوال: هو ايهم اتبع الذي في المخطط ام في القائمة والسلام عليكم ورحمة الله وبركاته
وقللوا من اكل اللحم هذة الايام .
ملاحظة : الاخ ( عريبى محمود ) مالذي جعلك متأكد ان العناصر التي في القائمة هي الصحيحة ).

[Tico]

أخي عماد بالنسبة للمكثف C1 القيمة المسجلة على الدائرة (100nf
) هي الاقرب الى الواقع ..
دور هذا المكثف هو عزل الجهد المستمر الضروري لتغذية المايكرو عن مدخل الترانزيستور وفي نفس الوقت تمرير الاشارة الصوتية القادمة من المايكرو.
مبدئيا كلما كانت قيمته كبيرة كلما أصبحت معاوقته (مقاومته) صغيرة.
وعمليا استخدمت في تجارب سابقة مكثفات كيماوية 2.2 ميكروفراد .
بالنسبة لباقي المكثفات ربما الفرق لن يكون مؤثرا جدا لان اهم مكثف هو المكثف المتغير .
أخي محمود .. خلاص الكولسترول انحرق وراح لحاله وكل عام وانت بخير و صحة ..
وسأعمل ان شاء الله بنصيحة أخي عماد ..

[emad1]

السلام عليكم
شكرا لك اخي Tico على تعاونك .

في الاول أستخدمت القيم المكتوبة على المخطط ولم تعمل لذلك سوف أتبع ماجاء في قائمة العناصر وان شاء الله تعمل .و أخبركم بالنتيجة ولو اني صمتت غير هذة الدائرة وطبعتها الا اني لازم اعرف سبب عدم عملها وسوف أقضي العيد كله لمعرفة النتيجة .
