محول ذات طرف أوسط center-tapped

[جمعالة]

محول بطرف أوسط يعنى بطريقة عملية يتم خلق مصدرين متساويان للدخل أى لتشكيل دائرتى توحيد نصف موجة

جهد الجزء العلوى من الملف الثانوى طرفه السالب متصل بالأرضى بينما جهد الجزء السفلى طرف الموجب هو الذى يتصل بالأرضى

يا مهندسين نرجوا شرح الكلام علاه وكيف يقلب الدايود الموجه السالبه مع انه في حالة الموجه السالبه يكون في حالة انحياز عكسي

[حيدر علاج حسن]

عندما ياتي النصف الموجب من الموجة فانه يمر من خلال الدايود و الملف العلوي ...
و عندما ياتي النصف السالب ( الطرف السفلي للملف السفلي يكون موجب ) فانه الدايود المتصل به يكون منحاز بالاتجاه الامامي و يمرر التيار ...
توصيل الحمل بين نقطة الوسط و الارضي يجعل التيار يمر فيه باتجاه واحد ...

[جمعالة]

يا مهندس حيدر علاج حسن ممكن توضيح اكثر ل ( الطرف السفلي للملف السفلي يكون موجب) و الجمله ( توصيل الحمل بين نقطة الوسط و الارضي يجعل التيار يمر فيه باتجاه واحد ) وشكرا و ارجوه الاجابه

[جمعالة]

وايضا شرح طريق عمل المحول ذات طرف أوسط و هل يستخدم في دوائر التوحيد فقط

[حيدر علاج حسن]

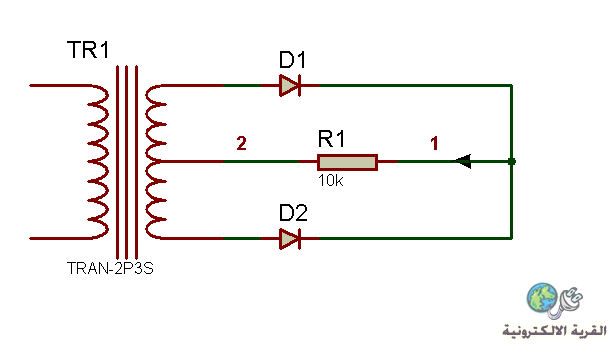

في هذا المخطط تجد ان التيار في فرع كل دايود يكون بنفس اتجاه الدايود ...
و بنفس الوقت ينتقل من نقطو 1 الى نقطة 2 في مقاومة الحمل ..
اذن هو تيار مستمر

[جمعالة]

يا مهندس حيدر الدايود d2 كيف يقوم برفع الموجه السالبه الى اعلى

[حيدر علاج حسن]

الموجة السالبة هي سالبة بالنسبة للمصدر , لكنها موجبة بالنسبة للدايود ..
اذا هو سيمررها ...
وليس امامها سوى طريقين ( طريق الدايود الاول و هو مغلق لانه يراها سالبة . و طريق المقاومة ) . وبما ان نقطة الوسط جهدها اقل من الجهد القادم من الدايود الثاني فسيمر التيار اليها عبر المقاومة ...
و كتحصيل حاصل فان الموجتين ستمران من خلال المقاومة بنفس الاتجاه ...

[جمعالة]

يا استاد حيدر ممكن توضيح (الموجة السالبة هي سالبة بالنسبة للمصدر , لكنها موجبة بالنسبة للدايود كيف
