اكتشف اسرار الدوائر نداااء للمهندس وليد الفرا

[peipo]

نداء للاخ المهندس وليد الفرا صاحب موضوع اكتشف اسرار الدوائر والذى لا اعلم سبب توقفه فجاه عن ابداعه فى هذا الموضوع
ارجو من الاخ وليد الفرا ان يكشف لنا سر هذه الدائره ويشرح لنا القوانين الخاصه بها كما عودنا دائما

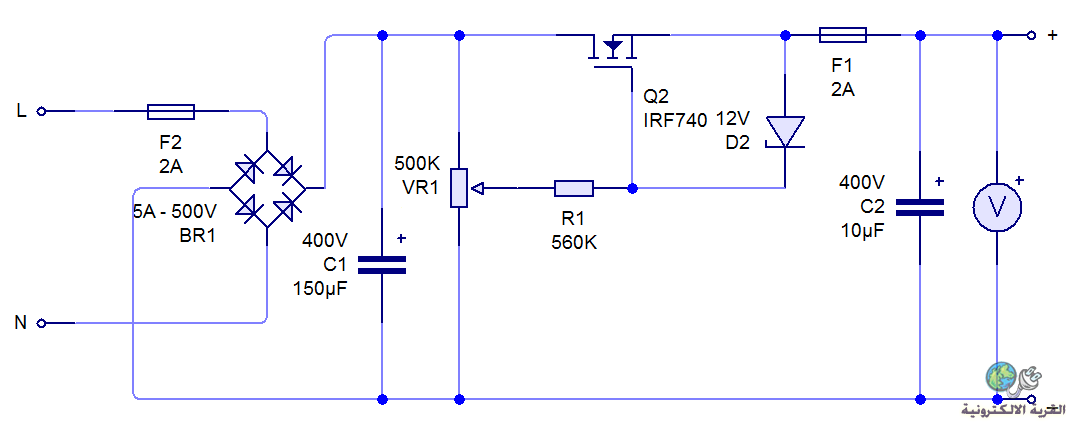

هذه الدائره قدمها لى احد الاعضاء هنا فى القريه بناء على طلبى وهى تعطى جهد منتظم من 0 الى 300 فولت بتيار خرج يصل الى 2 امبير وبالفعل تم تجربتها وهى تعمل بنجاح

[alhasangha]

اضم صوتي الى صوتك اخي فعلا دارة مهمة ونحتاج شرحها ...
ايضا سؤال للاستاذ فكروعلم اللذي طرح الدارة هل الموسفيت هذا متوفر في سوريا؟

[عبدالله زهير]

ما الغريب في الدائرة هذة الدائرة تقوم بتحويل التيار المتردد إلى تيار مستمر هناك قانون يقول عند تحويل التيار المتردد إلى مستمر فإن قيمة الجهد المستمر تساوي قيمة الجهد المتردد مضروبة بجذر الرقم 2 أي أن جهد المأخذ220 فولت تصبح حوالي 300 فولت مستمر بعد ذلك يتم التحكم بجهد الخرج بواسطة الموسفت والمقاومة المتغيرة

[peipo]

اخى عبد الله ما قبل الموسف كله مفهوم القصه هنا هى اننا نريد ان نتعلم كيف نتعامل مع الموسفت باحتراف ،، هذا الموسف من نوع E-MOSFET والذى اتمنى ان اعرفه هو كيف يمكن التعامل مع هذا الموسف وحساباته الدقيقه وكيف يمكن ان اصمم دائرته بكل حسابتاه خاصه انه ليس كا الترانسيستور العادى كيف اختار مقاومه ال DRAIN وكيف احدد تيار ال ID وتيار IG وما علاقه تيار البوابه بتيار ال DRAIN ،،
بالتالى اذا لم يكن هذا الموسفت متوفر فيمكننا ان نحضر غيره اى كان ونتعامل معه من خلال اداتا شيت الخاصه به .

[peipo]

هذه الدائره مهمه جدا لكل فنى اولا وثانيا ستكشف الكثير من الاسرار حول عالم الموسفت لو تكرم علينا مهندسين القريه وشرحوها لنا .

[mjd]

اخي هل قمتم شخصيا بتجربة الدارة وعملت بنجاح ؟ لانها بالفعل دارة رائعة .

بالنسبة لاخي من سوريا هذا الموسفت متوفر بسوريا وقد قمت بشرائه قبل الأن وان لم تجده فيوجد IRF840 وهو نفس السابق لاكن بتيار اعلى كما انه يستخدم باجهزة الانفبردر الصينية الموجودة بالسواق

[peipo]

نعم يا اخى تم تجربتها منى باستخدام irf840 وبالفعل تعمل ويتم التحكم فى الفولت بدقه كبيره يعنى القفزات بتاعت الفولت صغيره جدا ،، بمعنى انه يمكنك زياده القيمه فى كل مره بحوالى 2 فولت لكن لا اعلم كيف يمكن حساب القدره الكليه لهذه الدائره ولا اعرف ايضا لما لا يساعدنا احدا من مهندسى القريه اذا كانوا لا يعلمون فليبلغونا بذلك ولا يتركونا نعقد الامال

[ماجد عباس محمد]

أخى
هل جربت أن تسحب منها 2 أمبير على 5 فولت أو 12 فولت
يمكنك تجربة ذلك بلمبات تابلوه سيارة أو ضوء خلفى أو إشارة لمبة 24 وات أو حتى جزء من سلك سخان.
أعتقد أن الموسفيت سيسخن بشدة لأن الدائرة خطية وليست سويتش
أيضا راقب فولت الخرج عند الحمل و بدون حمل
كما لو انك وضعت اوسيلوسكوب ستجد الخرج موجة تقويم لأن المكثف 150 ميكرو فى الدخل صغير جدا على سحب 2 أمبير
العلاقة هى
سعة المكثف = الشحنة ÷ الفولت = التيار × الزمن ÷ الفولت بالتعويض
150 ميكرو = 2 أمبير × 0.01 ثانية زمن موجة التقويم ÷ الفولت الناتج
0.000150=0.02 ÷ الفولت
الفولت = 0.02 ÷ 0.000150 = 133.3 فولت أى ان جهد المكثف سيتبع جهد التقويم تقريبا خاصة عندما يعلو جهد الخرج عن 220-133 = 87 فولت

بعدها نتحدث عن عملها فهو ليس معضلة
مقاومة متغيرة عليها جهد من دائرة التقويم و الموسفيت يبدأ التوصيل عندما يكون فرق جهد البوابة-مصدر 4 فولت حتى التوصيل الكامل عندما يكون فرق الجهد من 6 إلى 8 فولت وهو ما تضبط عليه المقاومة
