كيف يقاس هذا الفلتر ....؟!!

[الطلياوي]

[CENTER][SIZE="3"][COLOR="Blue"]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته ..

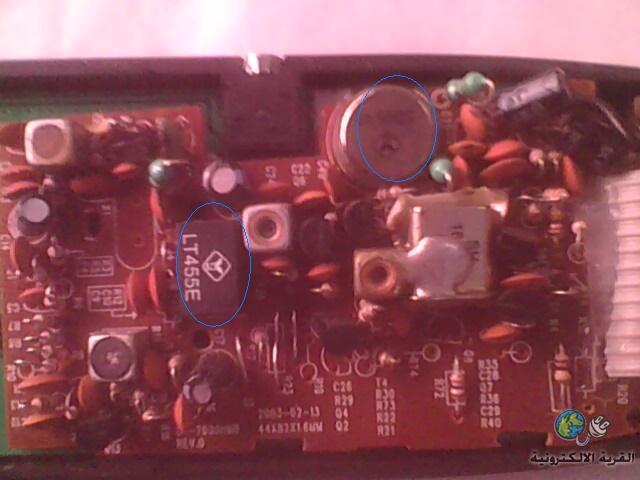

حصلت علي بردات كسر واجمع منها العناصر الالكترونية .. ووقفت امام الكرستال والفلتر .. لم استطيع تحديد الصالح منهم .. في طريقي لحل مشكلة الكرستالة ولكن الفلتر .. هذا المحدد عليه بالدائرة الزرقاء .. كيف السليم .. وايه الفرق بين النوعين .. الاسود اربع اطراف والمدور خمسة ..

[بسام1970]

[quote=الطلياوي;688713][CENTER][SIZE="3"][COLOR="Blue"]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته ..
حصلت علي بردات كسر واجمع منها العناصر الالكترونية .. ووقفت امام الكرستال والفلتر .. لم استطيع تحديد الصالح منهم .. في طريقي لحل مشكلة الكرستالة ولكن الفلتر .. هذا المحدد عليه بالدائرة الزرقاء .. كيف السليم .. وايه الفرق بين النوعين .. الاسود اربع اطراف والمدور خمسة ..

الفلتر المربع يحصر حزمة 455 كيلو هيرتز ليتم استخلاص الصوت من التذبذب الحامل له بعد ذلك
ويمكنك فحصه على الاوسيلوسكوب أو على محلل الطيف بتمرير حزمة تذبذب ومقارنة الداخل بالخارج
أو باستبدال فلتر من راديو صالح به وملاحظة عمله ولكن لا داعي لفحصها لذلك لأن مثل هذه الفلاتر نادرا ما تتلف

http://www.google.com/search?hl=en&s...IMTesgaG1YGQCw

تجده في راديو الإي إم ذو التحويل المنفرد وفي الإف إم ذو التحويل المزدوج
وله عدة الوان تدل على حدة الفلترة برتقالي اصفر ازرق اسود

أما الأخر فيبدو لي من الصورة أنه ملف فقط

ولكن إذا كان علبة معدنية وفيها مدخل وأرضي ومخرج فقد يكون فلتر سو saw
surface accoustic wave

http://www.google.com/search?hl=en&q...O4rLswbkjoDICA

وفي رحلة فك العناصر والتعرف عليها سوف يمر عليك هذا الفلتر

http://www.google.com/search?hl=en&q...Lo7Usgab6oCoBQ

10.7 ميغا هيرتز

.

[الطلياوي]

[quote=بسام1970;688770]

المشاركة الأصلية كتبت بواسطة الطلياوي

[CENTER][SIZE="3"][COLOR="Blue"]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته ..
حصلت علي بردات كسر واجمع منها العناصر الالكترونية .. ووقفت امام الكرستال والفلتر .. لم استطيع تحديد الصالح منهم .. في طريقي لحل مشكلة الكرستالة ولكن الفلتر .. هذا المحدد عليه بالدائرة الزرقاء .. كيف السليم .. وايه الفرق بين النوعين .. الاسود اربع اطراف والمدور خمسة ..

الفلتر المربع يحصر حزمة 455 كيلو هيرتز ليتم استخلاص الصوت من التذبذب الحامل له بعد ذلك
ويمكنك فحصه على الاوسيلوسكوب أو على محلل الطيف بتمرير حزمة تذبذب ومقارنة الداخل بالخارج
أو باستبدال فلتر من راديو صالح به وملاحظة عمله ولكن لا داعي لفحصها لذلك لأن مثل هذه الفلاتر نادرا ما تتلف

http://www.google.com/search?hl=en&s...IMTesgaG1YGQCw

تجده في راديو الإي إم ذو التحويل المنفرد وفي الإف إم ذو التحويل المزدوج
وله عدة الوان تدل على حدة الفلترة برتقالي اصفر ازرق اسود

أما الأخر فيبدو لي من الصورة أنه ملف فقط

ولكن إذا كان علبة معدنية وفيها مدخل وأرضي ومخرج فقد يكون فلتر سو saw
surface accoustic wave

http://www.google.com/search?hl=en&q...O4rLswbkjoDICA

وفي رحلة فك العناصر والتعرف عليها سوف يمر عليك هذا الفلتر

http://www.google.com/search?hl=en&q...Lo7Usgab6oCoBQ

10.7 ميغا هيرتز

.

أشكرك مهندس بسام ... فعلا فيها مدخل وارضي و ومخرجين احدهما يذهب إلي ملف الانتنا .. وكتب عليه sd 46 /49 وهو فعلا فلتر .. بارك الله فيك و جزاك خير ...

[بسام1970]

[quote=الطلياوي;688952]

المشاركة الأصلية كتبت بواسطة بسام1970

أشكرك مهندس بسام ... فعلا فيها مدخل وارضي و ومخرجين احدهما يذهب إلي ملف الانتنا .. وكتب عليه sd 46 /49 وهو فعلا فلتر .. بارك الله فيك و جزاك خير ...

لا شكر على واجب وشكرا لك على الرحب والسعة وأهلا وسهلا بك
