دايمر لمس touching stepless dimmer circuit

[نور الهدى N]

السلام عليكم
أقدم لكم دوائر عملية
للتحكم بشدة إضاءة المصابيح الكهربائية "دايمر" لكن عن طريق اللمس
بحيث تتغير شدة الإضاءة عند كل لمسة و الإطفاء

التطبيقات تعتمد أساساً على متكاملات صنعت خصيصاً لهذه الوظيفة بحيث تتحكم ب duty cycle بنسبة 23 حتى 88 بالمئة تقريباً

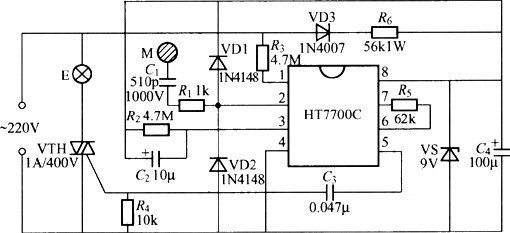

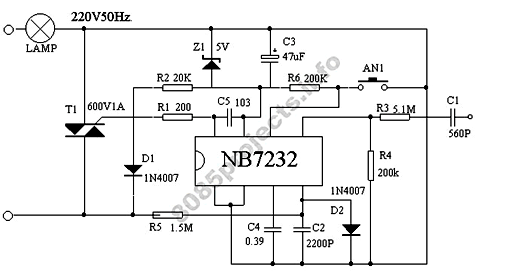

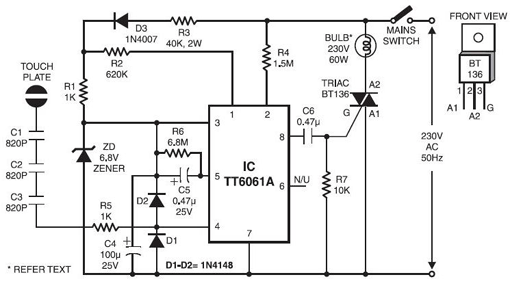

و هذه بعض التطبيقات
أرجوا الفائدة
















.

[حيدر علاج حسن]

الواضح من المخططات ان الدائرة تتحكم بالجهد بصورة عامة من خلال زاوية القدح للتراياك ...
واعتقد انها تنفع للتحكم في سرعة المحركات التي تعمل بالتيار المتناوب مثل المروحة السقفية ....

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

الواضح من المخططات ان الدائرة تتحكم بالجهد بصورة عامة من خلال زاوية القدح للتراياك ...
واعتقد انها تنفع للتحكم في سرعة المحركات التي تعمل بالتيار المتناوب مثل المروحة السقفية ....

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى المهندس حيدر
على حد علمى ان هذه الدوائر لا يكون الحمل عليها احمال حثية مثل المواتير
هى تصلح للمبات الاضاءة ولا تنفع فى لمبات الفلورسنت

[نور الهدى N]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى المهندس حيدر
على حد علمى ان هذه الدوائر لا يكون الحمل عليها احمال حثية مثل المواتير
هى تصلح للمبات الاضاءة ولا تنفع فى لمبات الفلورسنت

الدارة وظيفتها فقط التحكم بشدة إضاءة المصابيح الكهربائية "الأحمال الحرارية" فقط




.

[حيدر علاج حسن]

طيب بما انكما اتفقتما على هذا الرأي ممكن توضحون السبب ؟؟
ما اعرفه ان التراياك ممكن ان يتعامل مع الاحمال الحثية ...

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

طيب بما انكما اتفقتما على هذا الرأي ممكن توضحون السبب ؟؟
ما اعرفه ان التراياك ممكن ان يتعامل مع الاحمال الحثية ...

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم /حيدر
احنا قلنا ان الدوائر المرفوعة باعلاه لا يمكن التحكم بسرعة المواتير بها وليس الترياك وجرب واخبرنى وللتحكم بسرعة الموتور
يتطلب اضافة IC للتحكم بزاوية اشعال الترياك واليك صورة لدائرة للتحكم بسرعة
موتور غسالة حتى الداوئر المرفوعة اعلاه لا يمكن التحكم بها باضاءة مصابيح الفلورسنت كما ان الدوائر

المرفوعة اعلاه ليس مثبت بها مقاومة ومكثف موضوعة على التوازى مع الترياك
