المنظم 7805 يسخن بشكل عالي جدا

[hesham gaber]

قمت بعمل دائرة تحتاج الي 5 فولت و 500 ملي امبير و التيار المتاح لي في مكان عملها هو 24 فولت فقمت باستخدام 7805 لتخفيض الجهد الي 5 فولت وقام بالعمل بشكل صحيح والدائرة كلها تعمل بشكل صحيح وكذلك ال pic16f88 ولاكن لاحظت ان المنظم regulator 7805 يسخن بشكل عالي جدا حتي اني اكاد اكون متاكد انة سوف يحترق بمرور الزمن
نصح لي احد الزملاء بتوصيل مقاومة صغيرة علي الطرف الموجب للجهد الداخل لل7805 و بالفعل لم ترتفع درجة حرارتة ولاكن ال pic لا يعمل بشكل صحيح
السؤل هو :
ما هي الطريقة المثلي لتخفيض الجهد من 24 الي 5 فولت dc

[فكروعلم]

المشاركة الأصلية كتبت بواسطة hesham gaber

قمت بعمل دائرة تحتاج الي 5 فولت و 500 ملي امبير و التيار المتاح لي في مكان عملها هو 24 فولت فقمت باستخدام 7805 لتخفيض الجهد الي 5 فولت وقام بالعمل بشكل صحيح والدائرة كلها تعمل بشكل صحيح وكذلك ال pic16f88 ولاكن لاحظت ان المنظم regulator 7805 يسخن بشكل عالي جدا حتي اني اكاد اكون متاكد انة سوف يحترق بمرور الزمن
نصح لي احد الزملاء بتوصيل مقاومة صغيرة علي الطرف الموجب للجهد الداخل لل7805 و بالفعل لم ترتفع درجة حرارتة ولاكن ال pic لا يعمل بشكل صحيح
السؤل هو :
ما هي الطريقة المثلي لتخفيض الجهد من 24 الي 5 فولت dc

هل وضعت مبرد مناسب لدارة التنظيم أستعمل LM 317 مع مبرد مناسب وإذا لم تنفع سأرفع لك دارة تنظيم مناسبة

سؤال ما هي قيمة المقاومة التي وصلتها

[أبو زكووور]

أخي أنا بحكم بعملي أستخدم المئات من هذه المنظمات
و عانيت من هذه المشاكل
نفس الدائرة بعض المنظمات ترتفع حرارتها بشكل كبير
و البعض الآخر تكاد لا تشعر بحرارته
سبب المشكلة يكمن بنوعية المنظم و الشركة الصانعة و المصدر





.

[فكروعلم]

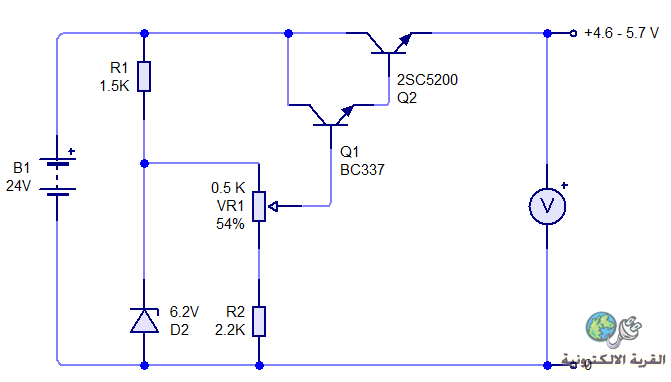

تفضل هذه دارة يمكن وصلها إلى جهد 24 فولت وتعطيك بالخرج جهد من 4.6 إلى 5.7 فولت وتتحكم بهذا الجهد من خلال المقاومة المتغيرة وأنصحك بوضع مبرد حراري للترانزستور 2SC5200

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة hesham gaber

قمت بعمل دائرة تحتاج الي 5 فولت و 500 ملي امبير و التيار المتاح لي في مكان عملها هو 24 فولت فقمت باستخدام 7805 لتخفيض الجهد الي 5 فولت وقام بالعمل بشكل صحيح والدائرة كلها تعمل بشكل صحيح وكذلك ال pic16f88 ولاكن لاحظت ان المنظم regulator 7805 يسخن بشكل عالي جدا حتي اني اكاد اكون متاكد انة سوف يحترق بمرور الزمن
نصح لي احد الزملاء بتوصيل مقاومة صغيرة علي الطرف الموجب للجهد الداخل لل7805 و بالفعل لم ترتفع درجة حرارتة ولاكن ال pic لا يعمل بشكل صحيح
السؤل هو :
ما هي الطريقة المثلي لتخفيض الجهد من 24 الي 5 فولت dc

اخى
انت تسحب 0.5 أمبير
الفرق بين الدخل والخرج = 24-5=19 فولت
القدرة المفقودة على المثبت = 0.5 × 19 = 8.5 وات وهى حرارة كثيرة لابد من تبريدها عن طريق مبرد أو استخدام دائرة مثبت تقطيعى Switching regulator
أى حل آخر لن يغير قوانين الكهرباء

استخدام مقاومة ،،، ما ستفقدة على المثبت ستفقدة فى المقاومة أى ستحتاج مقاومة 10 وات على الأقل

[أبو زكووور]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اخى
انت تسحب 0.5 أمبير
الفرق بين الدخل والخرج = 24-5=19 فولت
القدرة المفقودة على المثبت = 0.5 × 19 = 8.5 وات وهى حرارة كثيرة لابد من تبريدها عن طريق مبرد أو استخدام دائرة مثبت تقطيعى Switching regulator
أى حل آخر لن يغير قوانين الكهرباء

استخدام مقاومة ،،، ما ستفقدة على المثبت ستفقدة فى المقاومة أى ستحتاج مقاومة 10 وات على الأقل

طبعا أستاذ ماجد قوانين الكهرباء لا تتغير
و لكن دارة مايكرو صغير لن تسبب إرتفاع درجة حرارة المنظم
ولن يصل التيار المسحوب إلى القيمة التي ذكرها أخونا السائل
إلا إذا كانت هنالك مشكلة ما
طبعا كلامي هذا يستند على تجربتي العملية
شكرا.

[ماجد عباس محمد]

نعم لكن هو أدرى بدائرته وهو أكيد لديه بالإضافة للميكرو ما يجعل الدائرة تستهلك 500 مللى أمبير و تذكر أنه قال "و التيار المتاح لي في مكان عملها هو 24 فولت" فربما هذا وسط صناعى أو ماكينة ما تحتاج ريلايات أو أشياء أخرى تستهلت تيار مما جعل المثبت يسخن بشدة

[hesham gaber]

اخي الفاضل ماجد عباس اشكرك جدا علي ردودك العملية دائما والمقنعه تمام كما توقعت سيادتكم ان الوسط الذي اعمل في ماكينة وان الدائرة تحتوي علي عدد من الرليهات التي ادت الي ارتفاع قيمة التيار المسحوب ولاكن فكرة المقاومة التي طرحتها سيادتكم هل سوف تاثر علي اداء الميكرو حيث انة كما تعلم الميكرو يتاثرا كثيرا كثيرا من الضوضاء الكهربي وارجو ان تساعدني في معرفة مواصفات هذة المقاومة
