ماهي الطرق العلمية لصنع ملف لمرسلة او مكبر

[emad1]

السلام عليكم

حابب أنفذ دائرة أرسال أف أم ولكن تقف عقبة أمامي وهي الملف كيف يصنع وكيف أعرف قياسه وقطره وترددوا يعني بالعربي كيف أسيطر على هذة المعضلة وخصوصا عايز انفذ مكبر أرسال 5 واط وعندما ذهبت لااهل الاختصاص في السوق قال لي كم التردد الذي تعمل عليه بصراحة وقفت حائراً معلومات الملف اللي عندي فقط رقم السلك 18awg على قطر 6mm 5 لفات .فياريت موضوع كامل عن الملفات وكيفية التعامل معها وشكرا جزيلا مقدماً.

[بسام1970]

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

حابب أنفذ دائرة أرسال أف أم ولكن تقف عقبة أمامي وهي الملف كيف يصنع وكيف أعرف قياسه وقطره وترددوا يعني بالعربي كيف أسيطر على هذة المعضلة وخصوصا عايز انفذ مكبر أرسال 5 واط وعندما ذهبت لااهل الاختصاص في السوق قال لي كم التردد الذي تعمل عليه بصراحة وقفت حائراً معلومات الملف اللي عندي فقط رقم السلك 18awg على قطر 6mm 5 لفات .فياريت موضوع كامل عن الملفات وكيفية التعامل معها وشكرا جزيلا مقدماً.

أخي عماد عليك أن تقرأ ولو القليل والمبسط في موضوع

1. كهرباء والكترونيات التيار المتناوب.
AC circuits
2. مطالعة وفهم بعض دوائر التذبذب العالي كدوائر الرنين والفلاتر والمذبذبات بأنواعها والقليل عن الهوائيات
Resonance circuits, filters, oscillators and antennas

3. فهم دوائر مكبرات التذبذب العالي وربط الدوائر بعضها ببعض وتوفيق الممانعات المختلفة
Low noise RF amplifiers LNA
Impedance matching

اعرف تذبذب دائرة الرنين أو الفلتر وقم باستخلاص حث الملف من المعادلة

رقم السلم هو معيار أمريكي "أميريكان وير كيج" أو مقياس الأسلاك الأمريكي وهناك العالمي وهناك بالملمتر

والأسهل لك أن تتابع بالملمتر

http://en.wikipedia.org/wiki/American_wire_gauge

http://www.unimasr.net/ums/upload/fi...0488b95267.pdf
http://www.opamp-electronics.com/tut.../ac_theory.htm
http://rf-circuits.info/

[emad1]

شكرا لك اخي بسام وسوف اعمل بنصيحتك .

[بسام1970]

المشاركة الأصلية كتبت بواسطة emad1

شكرا لك اخي بسام وسوف اعمل بنصيحتك .

جزاك الله خيرا وزادك الله علما

واعلم أنك إذا أردت أن تتطور في هذا المجال فيجب أن تحاول أو تمتلك بعض وسائط ومعدات الفحص

فمثلا

1. مجس تذبذب عالي تستطيع أن تعرف إذا كان المذبذب يعمل في حال عدم توفر أوسيلوسكوب

http://www.google.com/search?hl=en&s...AsfdtAbYpIHABA

2. عداد التذبذب

بعد أن تتأكد من أن المرسل أو المذبذب يعمل تستطيع قياس التذبذب بالعداد
هناك عدادا قد تجده في بلدك يساوي 50 دولار أو أقل

ولكن بامكانك صناعة نمادج مشابهة بتكلفة أقل ومتعة الإبداع الخاص

لدي تشكيلة من الدوائر عندما تقرر صناعة أحداها سأوافيك بالتفاصيل

3. مقياس الملفات وهو مهم إذا كانت لديك دوائر تتطلب قيم دقيقة من الملفات ولا تستطيع إلا أن تلفها بنفسك

[url]http://www.qariya.com/vb/showthread.php?t=9533&page=19[/url]

[emad1]

اخي الحبيب في الله بسام
السلام عليكم ورحمة الله وبركاته وارجو ان تكون بصحة وعافية يارب .

اود اقتناء جهاز قياس الملفات هل سعره غالي لكي اقتنيه ام توجد هناك دائرة استطيع ان انفذها فتفي بالغرض انصحني يااخي .
اما بشان الاسلوسكوب الا يكفي الاستعانة ببرنامج Multisim 11.0 ويفي بالغرض .
انا الان نفذت دائرة نصحت بها حضرتك ونجحت معي ولكن الدائرة تقول تعمل لمسافة 1 كيلومتر بالعراء فعند التجربة لم تعمل الا مسافة 50 متر وهي واضحة جدا وانا تقيدت بالعناصر بدقة .لذا سوف اعمل لها مكبر في احد مواضيعك نصحت به .
تحياتي وتمنياتي لك بالشفاء العاجل بأذن الواحد أحد .

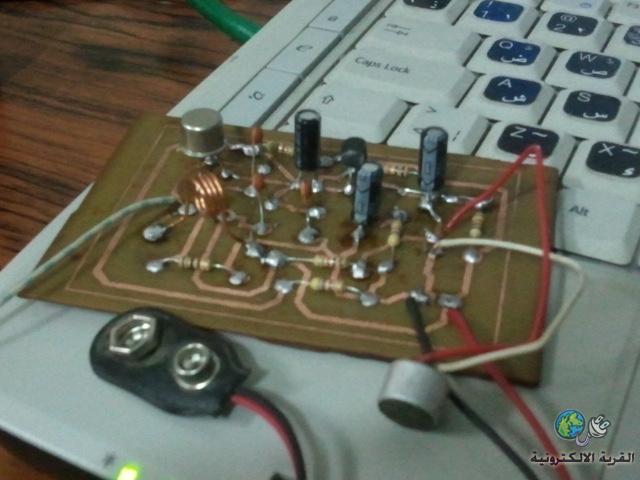

وهذة صورة المرسلة التي نفذتها

[بسام1970]

ما شاء الله لا قوة إلا بالله

أولا أود أن أهنئك على التنفيذ المتقن والعمل على سطح اللوحة إس إم دي بدل من تي إتش تي وهذه مهارة مهمة بالنسبة لدوائر التذبذب العالي.

أما بالنسبة للمدى فيعتمد على التالي (على فرض أن الدائرة صحيحة وقيم المقاومات صحيحة والترانزستور مبرد لا يسخن بشدة):

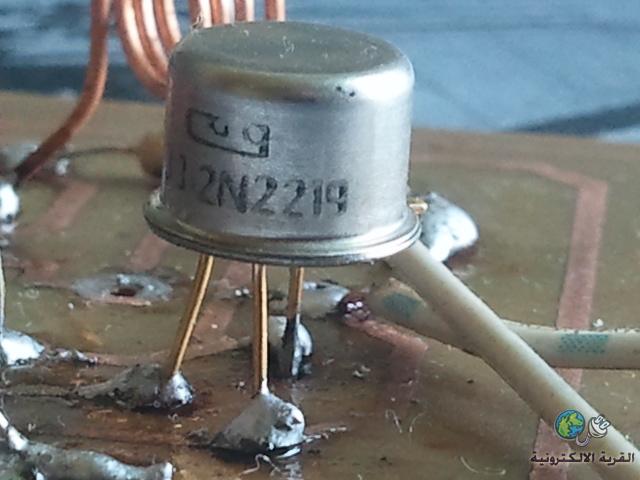

أولا: طاقة المرسل وفي الدائرة التي لديك تعتمد على صدق مواصفات الترانزستور وجودته. الترانزستور الذي أراه في الصورة لا أعرف مصدره "ربما هندي التصنيع"
ولهذا فلن يكون بمثل الأصلي من تصنيع موتورولا أر سي أيه أو إس تي أو فيليبس أو مايكرو إلكترونكس.. .

أرجو مراجعة هذا الكتيب ففيه معلومات جيد تخص ترانزستورات الإرسال ومواصفاتها وصناعتها
http://www.qariya.com/vb/showthread.php?t=83383&page=2

http://www.4shared.com/rar/GZa7BFeF/Transistor.html

ثانيا أنت استخدمت 2N2219 وسرعته أقل من 2N2219A وهذا أمر مهم فإذا كانت سرعة الترانزستور عالية كانت سعة الموجة أو التذبذب الذي يكبره أعلى أي في المحصلة الطاقة أعلى

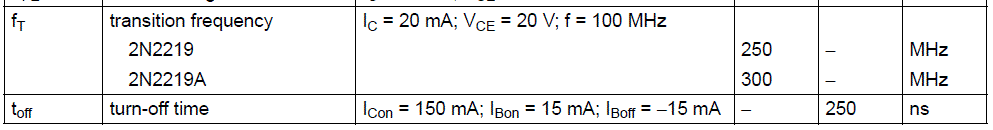

فضلا انظر المقتبس من نشرة المواصفات والخصائص




ثالثا: الهوائي هو عامل مهم جدا في زيادة المدى حيث يقال أن الهوائي هو أفضل المكبرات.

إذا كان الهوائي غير ملائم وموائم للدائرة فإن الطاقة المرسلة سوف لا تكون هي ما تريد.


إن علم وفهم الهوائيات (وحساباتها) معقد ويتطلب معرفة رياضية وكهرومغناطيسية ... واسعة ولكن بعد التجارب والممارسة والمطالعة ومشاهدة فيديوهات تعليمية سوف تجعلك تطور إحساسا بمناسبة وموائمة الهوائي مع المرسل.

الإرسال وأعقد منه الاستقبال طريق وعر وجبلي ومظلم وفيه أشواك وأنت اخترت المغامرة فيه وأنا أشجعك على المضي لأن عسله ممتاز!

بالنسبة لمقياس الملفات سوف أطرح لك الأفكار والدوائر لاحقا (قريبا بإذن الله)

أنت تحتاج مايكروكنترولر PIC16F84 وعارضة ذات سطر أو سطرين ومقارن LM311 أو
من أتمل ATTINY2313 وعارضة ومقارن LM319 وهو أسرع من 311

أما بالنسبة للأوسيلوسكوب فيمكنك الاستغناء عنه ما دمت تتعلم وتعمل دوائر أقل من 120 ميغا هيرتز وإن أتقنت هذه الدوائر فبعدها يخلق الله ما لا تعلمون.

[emad1]

ماشاء الله عليك أستاذ بسام ردك كمواضيعك رائعة
عندما ترد على موضوع حقيقتا تشفي الصدور وتضع
النقاط على الحروف وتغلق الثغرات وتفتح أعين ,,,
ردك مرتين اقرأءه لكي استوعبه .تحياتي .

[بسام1970]

المشاركة الأصلية كتبت بواسطة emad1

ماشاء الله عليك أستاذ بسام ردك كمواضيعك رائعة
عندما ترد على موضوع حقيقتا تشفي الصدور وتضع
النقاط على الحروف وتغلق الثغرات وتفتح أعين ,,,
ردك مرتين اقرأءه لكي استوعبه .تحياتي .

وبارك الله فيك وما شاء الله عليك مثابر.

اللهم زدنا علما وعلمنا ما ينفعنا وانفعنا بما علمتنا آمين
