sun سؤال حول كيفية التعامل مع ترانزستورات الموسفت

السلام عليكم

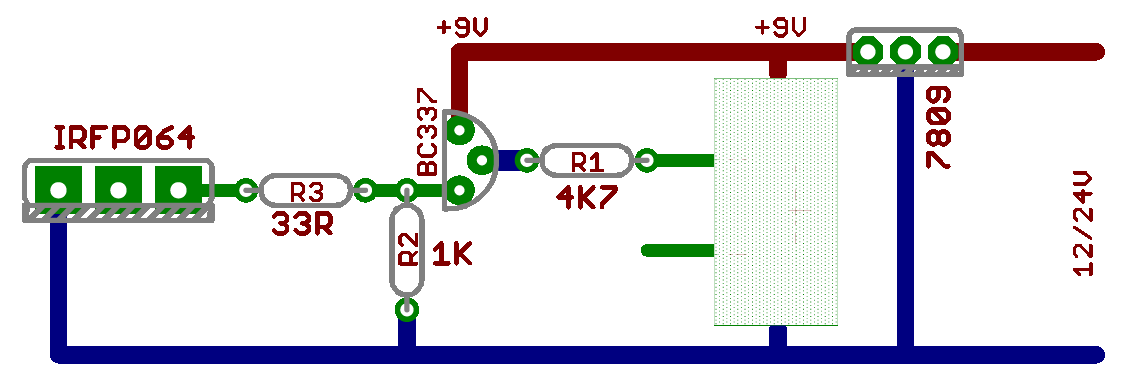

الصورة المرفقة فيها جزء من دارة إنفرتر
بالإعتماد على المذبذب CD4047
و الترانزستور IRFP064N

عندي سؤالين

- هل قيم المقاومات دقيقة مع العلم أن تغذية الدارة 9فولت من مثبت الجهد ؟

- الترانزستور الموسفت و كما هو مكتوب في الداتاشيت
يحتاج إلى نبضة تتراوح قيمتها بين 2فولت حتى 4فولت
كيف يمكن قياس هذه القيمة بما أن الإشارة متقطعة ؟

=====================================

- الترانزستور السابق IRFP064N مواصفاته

110 آمبير 55 فولت 200 واط

كيف نختار عدد الترانزستورات المناسبة للإستطاعة التي نحتاجها ؟

على أي قيمة نعتمد ؟

مثلا إذا عملنا جهاز إنفرتر 12فولت إستطاعته 600واط

هل نضع ثلاثة ترانزستورات في كل جانب وفقا لإستطاعة الترانزستور ؟

شكرا







.

التعديل الأخير تم بواسطة : نور الهدى N بتاريخ 06-11-2012 الساعة 07:07 AM.
نور الهدى N غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 07-11-2012, 07:33 AM   #2
نور الهدى N
مهندس جيد

الصورة الرمزية نور الهدى N

المشاركات: 226
أحصائية الترشيح

عدد النقاط : 264


النشاط

معدل تقييم المستوى: 0
sun

اقتباس:
المشاركة الأصلية كتبت بواسطة نور الهدى N مشاهدة المشاركة
السلام عليكم
=====================================

- الترانزستور السابق IRFP064N مواصفاته

110 آمبير 55 فولت 200 واط

كيف نختار عدد الترانزستورات المناسبة للإستطاعة التي نحتاجها ؟

على أي قيمة نعتمد ؟

مثلا إذا عملنا جهاز إنفرتر 12فولت إستطاعته 600واط

هل نضع ثلاثة ترانزستورات في كل جانب وفقا لإستطاعة الترانزستور ؟

شكرا







.

السلام عليكم

يبدوا أن الإجابة على هذا الموضوع تحتاج إلى وقت و تحضير ههههه

أشكركم سلفا

طيب ممكن الإجابة على النقطة الأخيرة

إختيار عدد الترانزستورات وفقا لفولت البطارية و الإستطاعة المطلوبة

أشكركم .








.
نور الهدى N غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 08-11-2012, 07:32 AM   #3
نور الهدى N
مهندس جيد

الصورة الرمزية نور الهدى N

المشاركات: 226
أحصائية الترشيح

عدد النقاط : 264


النشاط

معدل تقييم المستوى: 0
sun

ما أضيق العيش لو لا فسحة الأمل





.
نور الهدى N غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 08-11-2012, 08:38 AM   #4
ماجد عباس محمد
نائب المشرف العام

الدولة: القاهرة - مصر
المشاركات: 12,214
أحصائية الترشيح

عدد النقاط : 5271


النشاط

معدل تقييم المستوى: 408
افتراضي

المسألة لا تحتاج تحضير لكن أحيانا أفضل عدم الخوض فى حوارات سيكون ردها أن البعض قد نفذ هذه الدائرة هكذا الخ الخ
علميا من الدائرة التغذية 9 فولت و هذا يجعل خرج المتكاملة قرابة 8.5 فولت إلى 8.8 فولت
سينخفض على الترانزيستور 0.7 أى يبقى على البوابة 8 فولت وهو من الداتا شيت للترانزيستور يكاد يكفى لفتح الترانزيستور
أى أن لو اشتريت 10 ربما 5 يفتحوا تمام و 5 يسخنوا بشدة
الداتا شيت تحدد أن تمام الفتح عند جهد بوابة 10 فولت و يمكن توصيل البوابة مباشرة بخرج 4047 من خلال مقاومتين كما رفع هنا كثيرا
عندما لا يكون الفتح كاملا يصعب تحديد التيار ولو قلت لك أن القاعدة أن تحسب نصف التيار المقنن لكل ترانزيستور و لإن الفولت على البوابة 8 فولت قد لا يكفى فتعود لتقول اعطيتنى معلومات خاطئة و قد يحدث ما هو اسوأ أن لا يفتح واحد كاملا فيحمل الآخر أكثر من طاقته فيتلف


لو الدائرة صحيحة يمكنك استخدام نصق القيمة مثلا الترانزيستور 90 أمبير استخدمه 45 أمبير عند تردد قطع حتى ا ك هرتز

لو تردد التقطيع أعلى يقل التيار لأن التقطيع يرفع حرارته
ماجد عباس محمد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 08-11-2012, 03:33 PM   #5
نور الهدى N
مهندس جيد

الصورة الرمزية نور الهدى N

المشاركات: 226
أحصائية الترشيح

عدد النقاط : 264


النشاط

معدل تقييم المستوى: 0
sun

اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد مشاهدة المشاركة
المسألة لا تحتاج تحضير لكن أحيانا أفضل عدم الخوض فى حوارات سيكون ردها أن البعض قد نفذ هذه الدائرة هكذا الخ الخ
علميا من الدائرة التغذية 9 فولت و هذا يجعل خرج المتكاملة قرابة 8.5 فولت إلى 8.8 فولت
سينخفض على الترانزيستور 0.7 أى يبقى على البوابة 8 فولت وهو من الداتا شيت للترانزيستور يكاد يكفى لفتح الترانزيستور
أى أن لو اشتريت 10 ربما 5 يفتحوا تمام و 5 يسخنوا بشدة
الداتا شيت تحدد أن تمام الفتح عند جهد بوابة 10 فولت و يمكن توصيل البوابة مباشرة بخرج 4047 من خلال مقاومتين كما رفع هنا كثيرا
عندما لا يكون الفتح كاملا يصعب تحديد التيار ولو قلت لك أن القاعدة أن تحسب نصف التيار المقنن لكل ترانزيستور و لإن الفولت على البوابة 8 فولت قد لا يكفى فتعود لتقول اعطيتنى معلومات خاطئة و قد يحدث ما هو اسوأ أن لا يفتح واحد كاملا فيحمل الآخر أكثر من طاقته فيتلف


لو الدائرة صحيحة يمكنك استخدام نصق القيمة مثلا الترانزيستور 90 أمبير استخدمه 45 أمبير عند تردد قطع حتى ا ك هرتز

لو تردد التقطيع أعلى يقل التيار لأن التقطيع يرفع حرارته
===================================

شكرا لك أستاذ ماجد و أشكرك على رحابة صدرك
معك حق بما تفضلت به
في الحقيقة أنا أسأل لإنني لا أعرف و لأنني أرى العديد من المخططات و التوصيلات و القيم المختلفة
و هذا يسبب لي الإلتباس

أنت قلت و من الداتاشيت أنه لتمام الفتح نحتاج إلى 10فولت

Qgd Gate-to-Drain _____ VGS = 10V „…

طيب هذه العبارة ما هو المقصود
لأنني كنت أعتقد أنها قيمة النبضة اللازمة لفتح الترانزستور

VGS(th)
Gate Threshold Voltage 2.0 –– 4.0 V
VDS = VGS, ID = 250μA

للنقاش بقية لو سمحت إن شاء الله .




.
نور الهدى N غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 08-11-2012, 03:52 PM   #6
ماجد عباس محمد
نائب المشرف العام

الدولة: القاهرة - مصر
المشاركات: 12,214
أحصائية الترشيح

عدد النقاط : 5271


النشاط

معدل تقييم المستوى: 408
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة نور الهدى N مشاهدة المشاركة
===================================

شكرا لك أستاذ ماجد و أشكرك على رحابة صدرك
معك حق بما تفضلت به

شكرا لك
اقتباس:
في الحقيقة أنا أسأل لإنني لا أعرف و لأنني أرى العديد من المخططات و التوصيلات و القيم المختلفة
و هذا يسبب لي الإلتباس

أنت قلت و من الداتاشيت أنه لتمام الفتح نحتاج إلى 10فولت

Qgd Gate-to-Drain _____ VGS = 10V „…
ستجد فى أول الجدول
ID=Continuous Drain Current ,Vgs*10V=70A
وهذا يعنى أت التيار المستمر فى المصب Drain فى حال جهد البوابة/منبع 10 فولت هو 70 أمبير

هناك أرقام ينص فيها على انها تعمل ب5 فولت و تسمى أحيانا Logic على اعتيار انها تتعامل مع TTL و الميكرو وهى 5 فولت
اقتباس:
طيب هذه العبارة ما هو المقصود
لأنني كنت أعتقد أنها قيمة النبضة اللازمة لفتح الترانزستور

VGS(th)
Gate Threshold Voltage 2.0 –– 4.0 V
VDS = VGS, ID = 250μA
هنا التيار 250 ميكرو أمبير وهذا دلالة على بدء التوصيل و ليس ضمان اكتمالة أى انه يبدأ التوصيل كحد أدنى 2 فولت و كحد أقصى 4 فولت
أى لو اشتريت 100 ترانزيستور ستجد حد بدء التوصيل هذا متباين بينهم و يتراوح ما بين 2 فولت و 4 فولت
اقتباس:
للنقاش بقية لو سمحت إن شاء الله .
اقتباس:
.
يسعدنى ذلك أى وقت
ماجد عباس محمد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 08-11-2012, 05:52 PM   #7
نور الهدى N
مهندس جيد

الصورة الرمزية نور الهدى N

المشاركات: 226
أحصائية الترشيح

عدد النقاط : 264


النشاط

معدل تقييم المستوى: 0
sun

أنارك الله بنوره أستاذ ماجد إنشاء الله

قبل قليل قمت بعمل تجربة على المتكاملة 4047
التغذية منتظمة 12.28فولت
و التردد clock تم ضبطه على قيمة 50.00هرتز
قمت بقياس قيم الفولت على خرج المتكاملة
كانت كما يلي
25hz Q1 10ms = 6.10V
25hz Q2 10ms = 6.10V
50hz clock 5ms = 6.10V

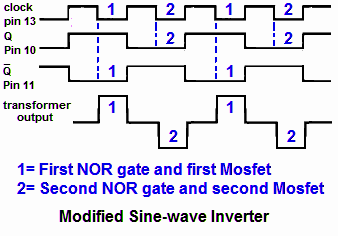

تم إدخال الإشارات الثلاثة إلى بوابتين NOR gate

للحصول على نبضة ترددها 50هرتز
و عرضها 5ميللي ثانية

كانت قيمة الفولت على خرج البوابتين 3.05فولت ؟؟؟؟؟


[


السؤال هل قيم الفولت المختلفة هذه حقيقية ؟

أم أنها قيمة ظاهرية بسبب التردد و بسبب عرض النبضة
و لا تأثر على نبضة الترانزستور طالما أن التغذية الرئيسية ثابتة .


شكرا لك






.

التعديل الأخير تم بواسطة : نور الهدى N بتاريخ 08-11-2012 الساعة 07:13 PM.
نور الهدى N غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 09-11-2012, 05:06 AM   #8
ماجد عباس محمد
نائب المشرف العام

الدولة: القاهرة - مصر
المشاركات: 12,214
أحصائية الترشيح

عدد النقاط : 5271


النشاط

معدل تقييم المستوى: 408
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة نور الهدى N مشاهدة المشاركة
أنارك الله بنوره أستاذ ماجد إنشاء الله

قبل قليل قمت بعمل تجربة على المتكاملة 4047
التغذية منتظمة 12.28فولت
و التردد clock تم ضبطه على قيمة 50.00هرتز
قمت بقياس قيم الفولت على خرج المتكاملة
كانت كما يلي
25hz Q1 10ms = 6.10V
25hz Q2 10ms = 6.10V
50hz clock 5ms = 6.10V

تم إدخال الإشارات الثلاثة إلى بوابتين NOR gate

للحصول على نبضة ترددها 50هرتز
و عرضها 5ميللي ثانية

لاحظ أنك هكذا تحصل على 25 ذ/ث وليست 50
اقتباس:
كانت قيمة الفولت على خرج البوابتين 3.05فولت ؟؟؟؟؟


[
السؤال هل قيم الفولت المختلفة هذه حقيقية ؟
أم أنها قيمة ظاهرية بسبب التردد و بسبب عرض النبضة
و لا تأثر على نبضة الترانزستور طالما أن التغذية الرئيسية ثابتة .
شكرا لك


طبعا القياس سيعتمد أساسا على عرض النبضة لكن القيمة العظمى لها تكون بالقياس بالأوسيلوسكوب أو بعض الأجهزة فقط يمكنها تحديد قمة الموجة
مادامت تغذية البوابتين NOR-Gate أيضا 12 فولت فالنبضة ستكون أقل بجزء من الفولت فقط أى أعلى من 11.5 فولت
