555حسابات

[فادي سنينة]

هل يوجد برنامج حساب ل 555 مع ديود التي على المقاومة الثانية ؟؟؟؟

لحساب وقت التشغيل :

وحساب وقت الفصل :

[حيدر علاج حسن]

برنامج electronics assistance و حسابات 555 في قائمة frequency

http://www.softpedia.com/get/Science...ssistant.shtml

[Tico]

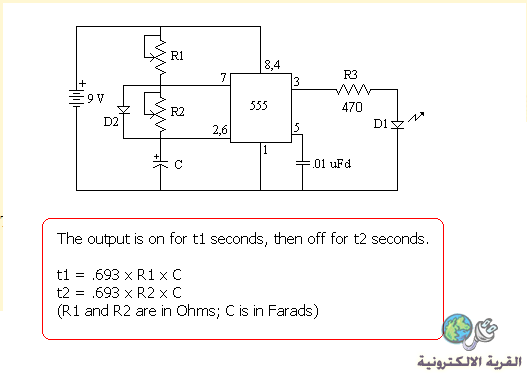

وجدت في الارشيف هذه الدائرة +المعادلة :

لكنني لم أجربها ..

[ماجد عباس محمد]

هذه المعادلة صحيحة
حسابات دوائر 555 المتعددة تجدها هنا
http://www.qariya.com/vb/showthread.php?t=54725

[فادي سنينة]

لم اجد ما اريده ... وهناك الديود ؟؟

اريد دارة تعمل 5ثواني وتفصل ساعة ؟؟؟

[نور الهدى N]

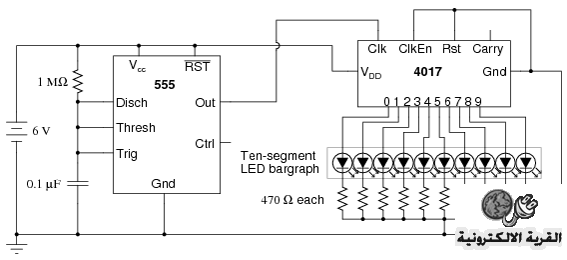

يمكنك إستخدام الدارة المرفقة في الصورة



إظبط المذبذب 555 على نبضة كل 6 ثانية مثلا
يجب تغيير المقاوة الثابتة 1ميغا أوم بمقاومة متغيرة
و المكثف 0.1ميكرو ب 100ميكرو

و قم بإختيار أي مخرج من المتكاملة 4017

مثلا المخرج رقم أربعة سو يعمل هذا المخرج لمدة تساوي زمن نبضة المتكاملة 555

و سوف يتوقف لفترة تساوي زمن المتكاملة 555 * عدد المخارج الغير المستخدمة من المتكاملة 4017 .



.

[فادي سنينة]

المشاركة الأصلية كتبت بواسطة نور الهدى N

يمكنك إستخدام الدارة المرفقة في الصورة



إظبط المذبذب 555 على نبضة كل 6 ثانية مثلا
يجب تغيير المقاوة الثابتة 1ميغا أوم بمقاومة متغيرة
و المكثف 0.1ميكرو ب 100ميكرو

و قم بإختيار أي مخرج من المتكاملة 4017

مثلا المخرج رقم أربعة سو يعمل هذا المخرج لمدة تساوي زمن نبضة المتكاملة 555

و سوف يتوقف لفترة تساوي زمن المتكاملة 555 * عدد المخارج الغير المستخدمة من المتكاملة 4017 .



.

يعني كل 6 ثواني سيعطي نبضة للمتكاملة 4017 وسيضي ليد ولكن كيف ستنطفئ ساعة كاملة ( 6*10 = دقيقة ) وليست ساعة

أرجو التوضيح اكثر وشكرااا

[olmacall]

المشاركة الأصلية كتبت بواسطة فادي سنينة

لم اجد ما اريده ... وهناك الديود ؟؟

اريد دارة تعمل 5ثواني وتفصل ساعة ؟؟؟

تفضل أخي الكريم برنامج للقيام بالحسابات التي تريدها :

http://www.4shared.com/rar/TWNMi4PS/555TimerCal.html

وتجدر الإشارة إلى أن هذا البرنامج من أرشيف القرية .
