هل هذه الدارة تكافئ الزينر؟؟

[olmacall]

الأساتذة والأخوة الكرام السلام عليكم :

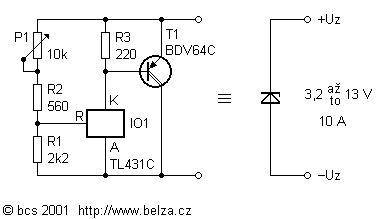

وجدت من فترة هذه الدارة بأحد المواقع الأجنبية وعلى ما فهمته من الرسم أن هذه الدارة تكافئ زينر بالقيمة التي نريدها عن طريق المقاومة المتغيرة p1 ؟؟؟

http://upload.qariya.info/images/qar...8e12f1badf.gif

ولكم جزيل الشكر

[فكروعلم]

المشاركة الأصلية كتبت بواسطة olmacall

الأساتذة والأخوة الكرام السلام عليكم :

وجدت من فترة هذه الدارة بأحد المواقع الأجنبية وعلى ما فهمته من الرسم أن هذه الدارة تكافئ زينر بالقيمة التي نريدها عن طريق المقاومة المتغيرة p1 ؟؟؟

http://upload.qariya.info/images/qar...8e12f1badf.gif

ولكم جزيل الشكر

فهمك صحيح للرسم مشكور عالدارة قهي تكافيء زينر متغير يمكن ضبطه من 3.2 فولت إلى 13 فولت ويتحمل تيار كبير

[olmacall]

المشاركة الأصلية كتبت بواسطة فكروعلم

فهمك صحيح للرسم مشكور عالدارة قهي تكافيء زينر متغير يمكن ضبطه من 3.2 فولت إلى 13 فولت ويتحمل تيار كبير

مشكور على سرعة الرد اخي فكر وعلم . وأرجو من الجميع أن يستفيد من الدارة لأننا كثير من الاحيان نحتاج لزينر غير موجود القيمة والاستطاعة المطلوبة .
