[banna1980]

المشروع : عبارة عن تحويل جهد (0 الى 5V) وهو جهد الدخل على PIC16F877

ثم عرضه على اربعة 7SEG ليعرض نفس الجهد

(ما لم استطع عمله)

عند دخل صفر يكون الخرج صفر

وعند الدخل 2.5 يكون الخرج 200

وعند الدخل 5 يكون الخرج 400 وهكذا

واقصد بالخرج المعروض على 7SEG

سؤال اخر
هل البت 9&10 لهم تاثير لو لم استخدمهم
وجزاكم الله خيرا وزادنا الله واياكم من فضله

[حيدر علاج حسن]

ارفع الملفات من فضلك ....

[banna1980]

ده ملف الميكرو

#define seg1_en_dir trisd.f0
#define seg1_en portd.f0
#define seg2_en_dir trisd.f1
#define seg2_en portd.f1
#define seg3_en_dir trisd.f2
#define seg3_en portd.f2
#define seg4_en_dir trisd.f3
#define seg4_en portd.f3
#define seg_data portb
#define seg_dir trisb
#define output 0
#define input 1
#define is ==
#define pressed 0

int banna[]={63,6,91,79,102,109,125,7,127,111};
int mw,mw_res;
void main()
{
//unsigned int mw_res;
//float mw1;
float factor;
adcon1=0b00001110;
trisa.f0=1;trisb=0; trisc=0b00111111;
seg_data = 0;
seg1_en_dir =output;
seg2_en_dir =output;
seg3_en_dir =output;
seg4_en_dir =output;
seg_dir = output;
seg1_en =1; seg2_en =1; seg3_en =1; seg4_en =1;
while(1)
{
seg1_en =1;seg2_en =1;seg3_en =1;seg4_en =1;
seg_data = banna[mw/1000];
delay_ms(2);
portb=0;

seg1_en =1;seg2_en =0;seg3_en =1;seg4_en =1;
seg_data= banna[mw%1000/100];
delay_ms(2);
portb=0;

seg1_en =1;seg2_en =1;seg3_en =0;seg4_en =1;
seg_data= banna[mw%1000%100/10];
delay_ms(2);
portb=0;

seg1_en =1;seg2_en =1;seg3_en =1;seg4_en =0;
seg_data= banna[mw%1000%100%10];
delay_ms(2);
portb=0;

mw_res= adc_read(0);
factor=512/500;
mw= mw_res/factor ;
seg_data = mw;



}
}

[banna1980]

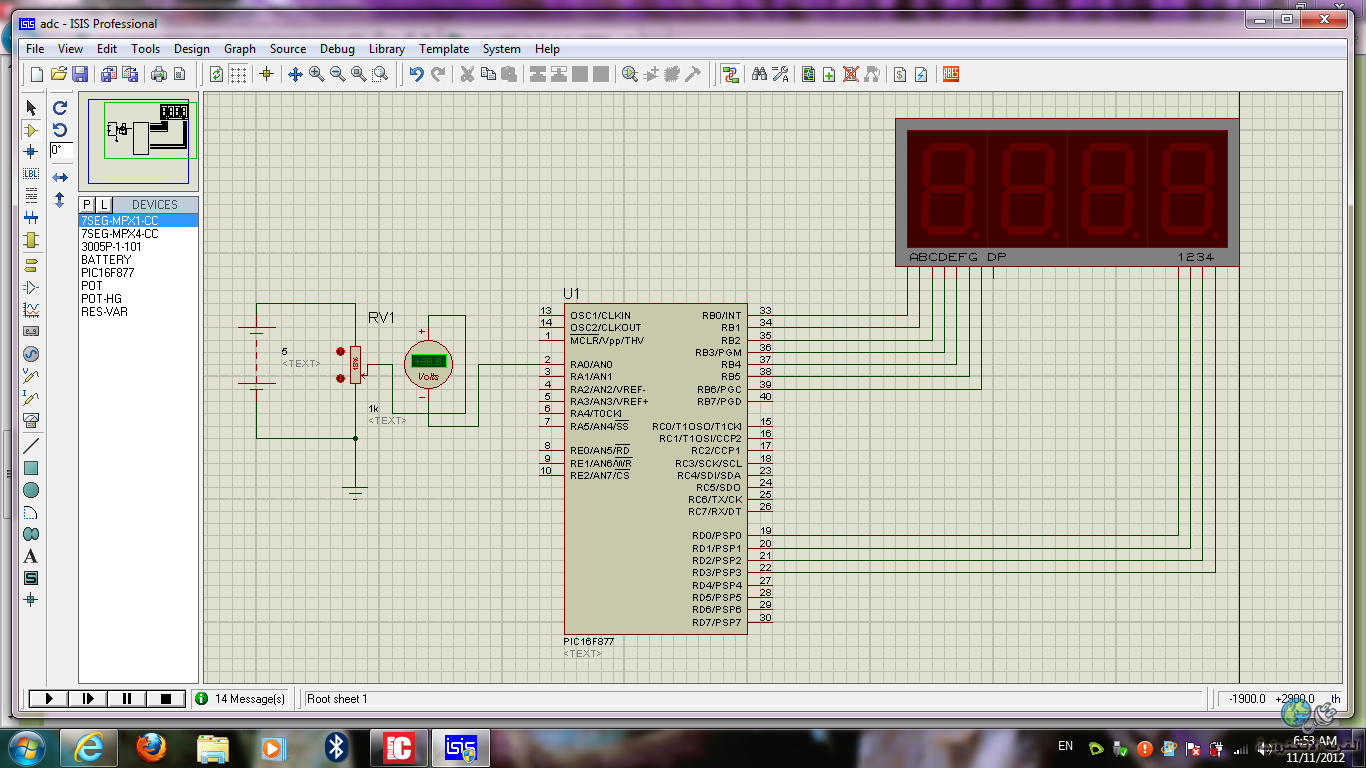

جزاك الله خيرا اخ حيدر على سرعة رد، سبق ملف المكرو وها هو ملف البروتيس...

[banna1980]

لقد قمت برفع الملفات وانتظر من اخواني المساعدة وفقنا الله واياكم لكل خير

[حيدر علاج حسن]

كنت انتظر رفع الملفات و ليس الصور ...
عموما ساعيد بناء الدائرة من جديد ....

[banna1980]

ههههههههههههه

معلش النت عندي ضعيف ومقرف

ربنا يجعله في ميزان حسناتك

[حيدر علاج حسن]

يبدو ان هناك امر خفي لم نعرفه بعد عن هذه العلاقة بين الانالوك و السفن سكمنت ...
http://www.4shared.com/rar/OOvGBKjC/..._to_7_seg.html
الكود صحيح لكن الارقام تضهر عشوائية ..
