عاجل: مساعدة فى كاسيت سيارة موديل..99108-130A0

[kareem64]

اخوانى الأعزاء فى منتدى القرية الرائع
تحية لكم ..السلام عليكم

لدى جهاز تسجيل سيارة مكتوب على البوردة بتاعته :
99108-130A0
ويستخدم المتكاملة : HA13119 كمكبر.

العطل:
الجهاز جالى كان قاطع صوت .. الشاشة بس منورة وبتظهر عليها أرقام المحطات
كشكوى العميل
جربت الجهاز على دايرة باور حوالى 16 فولي رغم ان الجهاز المفروض يشتغل على 12 فولت (بطارية السيارة)
المهم الجهاز اشتغل 24 قيراط راديو وكاسيت طبعا انا وصلته على سماعات الكمبيوتر
وشغلت عليه شرايط كاسيت وجربت الراديو اف ام و ايه ام وكله كان تمام
وفصلت الباور واطمنت!!!!!
وقبل تسليمة للعميل قلت اجربه كمان مرة ووصلت نفس الباور
واشتغل الجهاز .. الشاشة بتنور وعليها أرقام المحطات والصوت بيوش أحط المفك مكان الأريال(الأنتين) الصوت يتعدل شوية ويبقى مسموع :
وأثناء عملية ضبط الصوت عن طريق مفتاح الجهاز اللى بيعلى ويوطى لاحظت ان اضاءة الشاشة تقل تدريجيا الى ان اختفت تماما .. ومن ساعتها الجهاز مش شغال :
طالع من البردة كابل به أسلاك الوانها : أخضر اصفر برتقالى احمر بنى
كمان كابل بجوار الأول نفس الألوان ويزيد عليها سلك أزرق والكابلين متوصلين بلوحة المفتاح (الغلق والفتح ورفع وخفض الصوت)
انا الحقيقة شاكك فى لوحة المفاتيح وعند تلميس بين السلك الأخضر والأصفر فى الكابل الأول تضاء الشاشة ويظهر رقم المحطة ولكن دون خروج الصوت !!

الرجاء من أصحاب الخبرة التدخل لمساعدتى لأنى حتجنن خصوصا ان الجهاز كان شغال زى الفل ..وشكرا أحبائى على سعة صدوركم ..لقد أطلت عليكم .. والسلام

[maher1800]

السلام عليكم
يفضل اخي الكريم
كتابة موديل المسجلة
او صورة عنها
لان في بعض المسجلات
لها تحكم بااضاءة الشاشة
من المفاتيح الامامية لمسجلة
تحياتي ماهر

[kareem64]

شكرا أخى ماهر على الرد السريع .. ولكن المشكلة مش بس فى اضاءة الشاشة
المشكلة كمان فى عدم خروج الصوت . عموما سأحاول ارفاق صورة للجهاز .. الواجهه الأمامية وصورة البوردة من الداخل .. وألف شكر

[kareem64]

هذه هى الصور المطلوبة:

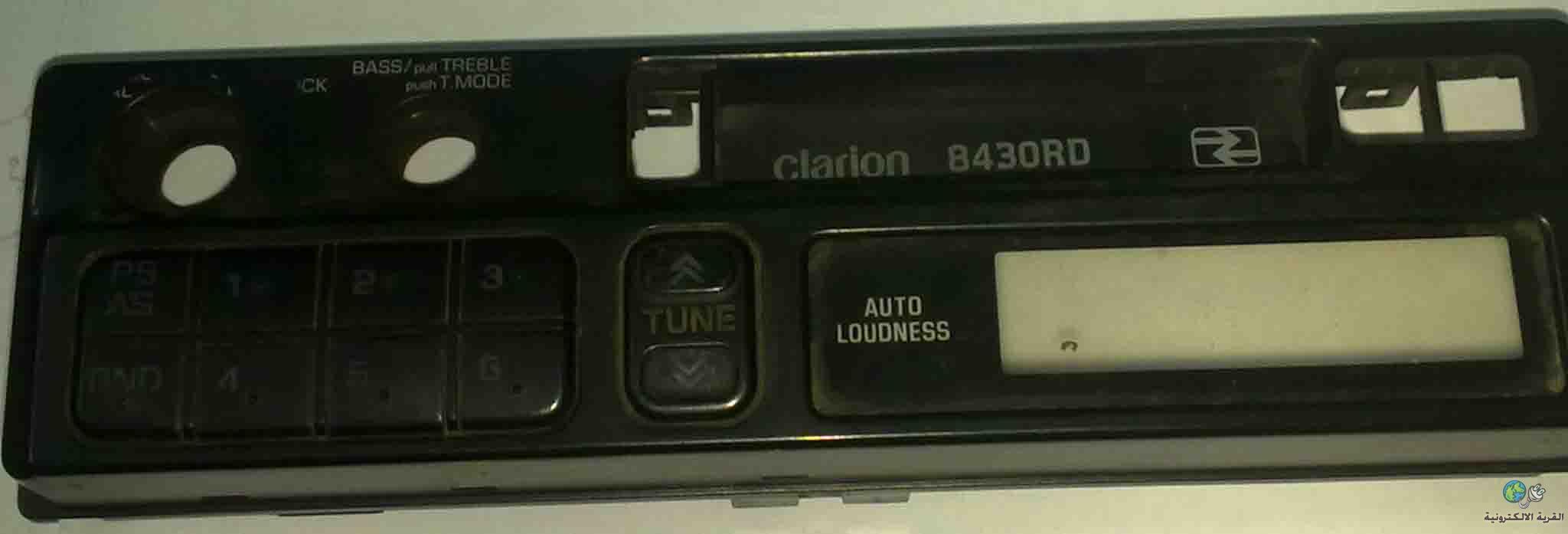

صورة الواجهة الأمامية

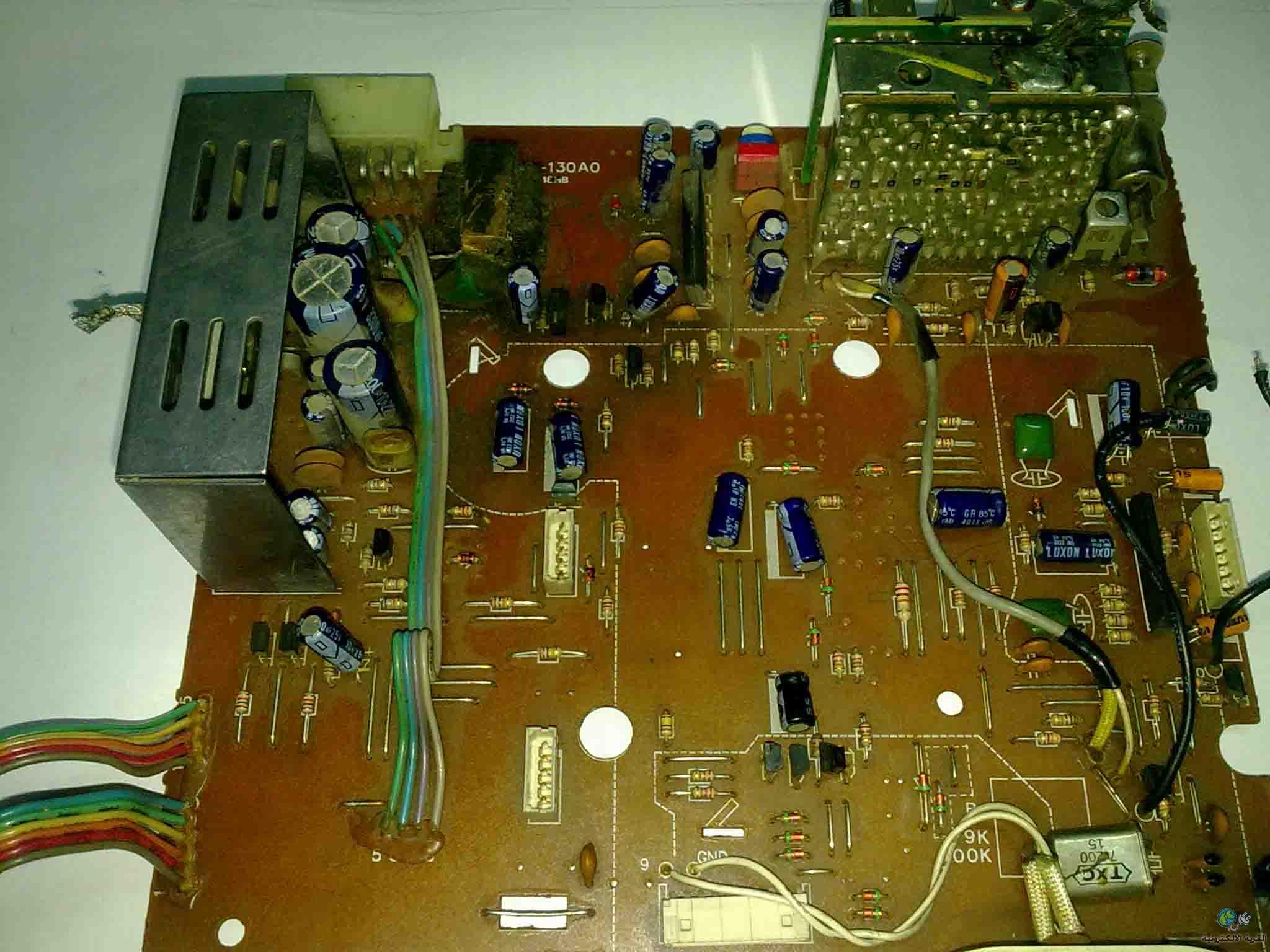

صورة البوردة الرئيسية من الداخل
صورة بوردة المفاتيح
[IMG][/IMG]

[kareem64]

عفوا .. اليك صورة البوردة الرئيسية

[ممدوح ليزر]

تحياتى اخى العزيز
قم بتنظيف مفتاح الباور جيدا بأى اسبراى
تنظيف والافضل يكون جاف
سيفتح معك الجهاز
وقم بتركيب سوكيت السويتش الخاص
بالميكانيزم لانه ينقل التغزيه من راديو
الى كاسيت فبدونه لن تجد الصوت
ونظف السويتش الموجود بالميكانيزم بجوار الموتور

[kareem64]

أخى الحبيب المهندس ممدوح ليزر ..السلام عليكم
تم تنظيف السويتشات كما تفضلت .. دون جدوى
الملاحظ انه لاتوجد اية جهود على أطراف الكابل الواصل بين بوردة المفاتيح والبوردة الريئسية (الكابل الخاص بالميكانيزم

[kareem64]

أين أنتم ياعمالقة القرية!!!!!!!!
