[إبراهيم0100]

السلام عليكم

تم رفع الغطاء الزجاجى امسح العدسة الداخلية

ومن بعدها تكتب الخطا sc101

[Ghost 2003]

بسم الله الرحمن الرحيم


اخي العزيز

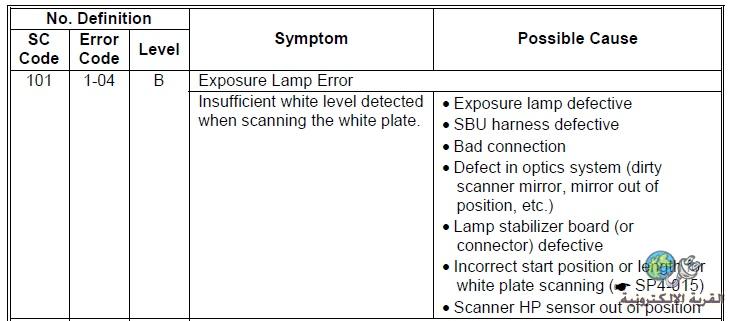

http://upload.qariya.info/images/qar...912eff2875.jpg

اغلق الآلة ثم تنظيف اسكنر الالة من الداخل وجميع المرآيات به وجميع المرآيات اسفل وحدة الفيدر ADF Unit or ARDF Unit
وتنظيف مصباح المسح ، وتنظيف جميع الحساسات Sensors وتنظيف حساس HP-Home Position Sensor

والتنظيف: جميع المرآيات بالقماش الابيض النظيف ، والحساسات بمنفاخ يدوي ، والزجاجة التي توضع عليها المستند اثناء تصويرة من الخارج فقط تنظيف بالقماش الابيض النظيف مع استخدام الكحول الابيض بنسبة تخفيف 70% أو السبرتو الاحمر. أما من الداخل ناحية المرآيات ومصباح المسح ينظف بالقماش الابيض النظيف فقط.

[إبراهيم0100]

السلام عليكم حبيبى وكل عام وانت بخير

اخى تم حل المشكلة بعون الله وبمساعدتك وبتحريك العدسة

لكن المشكلة بقيت وهى بهتان الورقه من الجانبين وظهور خط راسى بالورقة لونه اسود فما الحل يا غالى وشكرا لك مقدما

[Ghost 2003]

1- اخي هل الخط بالتصوير سواء من الفيدر؟ أو من أسكنر الآلة؟

2- أم الخط من طباعة عداد الآلة باستخدام زر 123User Tools/Counter اطبع العداد Counter

إذا كان الخط يظهر مع طباعة العداد تكون المشكلة أما بالسخان ، أو من وحدة نقل الصورة الهلامية للدرام وتسمي بـ Transfer Roller ، أو الدرام

وبخصوص بهتان الصورة:
1- ممكن يرجع لزجاجة الحبر
2- هوبر الحبر
3- مادة الديفلوبر
4- تنظيف زجاجة Shield Glass
5- عمل إذ احتاج الامر ذلك وكود زيادة الحبر والذي يسمي بـ Forced Toner Supply

SP Mode - Drum - Forced Toner Supply - Execute

[إبراهيم0100]

السلام عليكم اخى

شكرا لسعه صدرك لى ولباقى الأعضاء وجعله الله فى ميزان حسناتك

الخط لا يظهر فى الطباعه يظهر فى التصوير فقط


البهتان تم وضع حبر زياده بالرغم من وجود حبر بها ولكن البهتان مازال قائما

كنت بمسح الزجاج ويعمل تمام لكن المرة البهتان لم يزول بالمسح تحياتى لك ومنتظر ردك اخى

[Ghost 2003]

بسم الله الرحمن الرحيم


أنت تقول: "الخط يظهر فى التصوير فقط"

من اي مكان

هل من الفيدر ADF Unit ؟ أم من اسكنر الالة؟

ارجوا التحديد بدقة !

1- إذا كان بأحداهما يرجي غلق الالة ثم اعادة مسح جميع المرآيات. والزجاجة التي تضع عليها المستند المراد تصويرة
وتنظيف الكافر المسمي بـ Left Scale Ass'y - EU (B169 يوجد به شريط ابيض يجب تنظيف هذا الشريط بدون فكه لأنه هو المسؤل عن عمل معايرة للصورة ويعطي كود SC101-SC102.

2- بالنسبة لبهتان الصورة ارجوا طباعة عداد الآلة ثم انظر للمثلث الاسود بأعلى الصفحة هل يوجد بهتان به؟

[Ghost 2003]

بسم الله الرحمن الرحيم


اخي تفضل

Ricoh: Aficio 1515MF
Savin: 3515MF
Gestetner: DSm415pf
Lanier: LD015spf
Product Code:B130

Service Manual

http://diagramas.diagramasde.com/otr...e%20manual.pdf

Parts Catalog

http://uniwaytech.ru/files/doc/2342.pdf

[إبراهيم0100]

كيف يا غالى اطبع عداد الأله
