ما دللت هذا الرمز

[mourad3d]

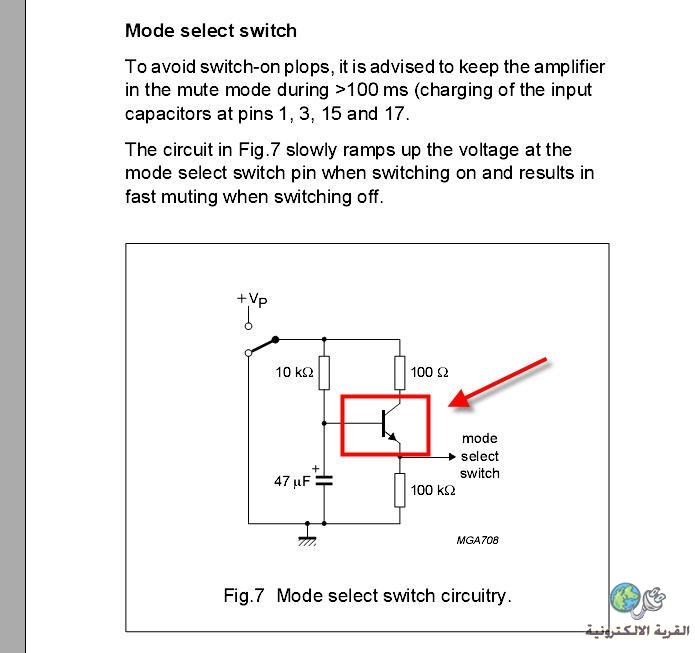

ما دللت هذا الرمز المشار عليه بالمربع والسهم


http://upload.qariya.info/images/qar...72b40398aa.jpg

[فهد المنصور]

تفضل أخي الكريم ..

http://www.qariya.com/electronics/symbols.htm

[mourad3d]

مشكور مشرفنا بس للأسف الرمز مش موجود فى الصفحه هوا الرمز شبيه بال Transistorـ ولكن مختلف عنه انه لا يوجد عليه دائرة وهل هوا لو كان Transistor ومش موجود رقمه فى الداتا شيت يبقى معنه استخدم اى Transistor

[فهد المنصور]

الرمز بوجود دائرة او بدون وجود دائرة هو رمز واحد = الترانزيستور

[mourad3d]

انظر معى فى الداتا شيت
http://www.datasheetcatalog.com/data...TDA8511J.shtml
صفحة رقم 10 ما هو رقم الترانزيستور المستخدم
