[أبو الحذيفة]

السلام عليكم و رحمة الله
عندي شاشة 7 سجمنت 3 أرقام لها 12 رجل 6 أعلى و 6 اسفل
ممكن كيف أصل لشيء يمكنني من وصلها بالمكروكنترولر فورا و عمل انترفيسينغ لها ؟!

[wleed antar]

اقتباس المشاركة الأصلية كتبت بواسطة أبو الحذيفة السلام عليكم و رحمة الله عندي شاشة 7 سجمنت 3 أرقام لها 12 رجل 6 أعلى و 6 اسفل ممكن كيف أصل لشيء يمكنني من وصلها بالمكروكنترولر فورا و عمل انترفيسينغ لها ؟!

هناك نوعان
نوع الـ LED



ونوع السائل :-

وكل نوع له طريقة خاصة ، فالأول تتعامل معاه كأنه ثنائى مشع LED وفى حالة وجود أكثر من خانة على قطعة واحدة يكون لهم اطراف مشتركة ويكون لهم طرف واحد لكل وحده مشترك بين أجزاءها ليعمل على تشغيل خانة من خاناتها ويكون موجب أو سالب ،

والنوع الأخير له نظام خاص عبارة عن تيار متقطع وكأنك تتعامل مع مكثف إلكتروليتى وقد استخدمته فى العديد من مشاريعى وهو موفر جدا للطاقة

تحياتى.

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة أبو الحذيفة السلام عليكم و رحمة الله عندي شاشة 7 سجمنت 3 أرقام لها 12 رجل 6 أعلى و 6 اسفل ممكن كيف أصل لشيء يمكنني من وصلها بالمكروكنترولر فورا و عمل انترفيسينغ لها ؟!

ستجد عليها رقم
ابحث عن هذا الرقم فى موقع الداتا شيت ستجد كافة تفاصيل هذه الشاشة و كيف تستخدمها

[حيدر علاج حسن]

يا حبذا لو ترفع صورتها او تذكر رقمها لكي يستطيع الاخوة مساعدتك بصورة مباشرة ....

[أبو الحذيفة]

السلام عليكم
أشكركم أولا على الرد السريع و اهتمامكم
الشاشة هي led و انا فكيتها من مقياس جهد الكتروني

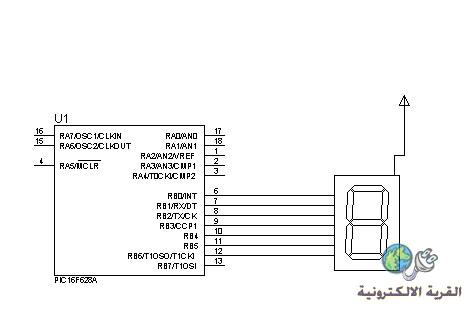

لكن عادة يكون التعامل مع ذات العدد 1 و توصيل الأرجل على pic بسهولة
وهذه صورة


و يكون الكود عند الشاشة ذات المصعد المشترك
case 0 : return 0xc0;
case 1 : return 0xf9;
case 2 : return 0xa4;
case 3 : return 0xb0;
case 4 : return 0x99;
case 5 : return 0x92;
case 6 : return 0x82;
case 7 : return 0xF8;
case 8 : return 0x80;
case 9 : return 0x90;
و الكود عند الشاشة ذات المهبط المشترك
case 0 : return 0x3f;
case 1 : return 0x06;
case 2 : return 0x5b;
case 3 : return 0x4F;
case 4 : return 0x66;
case 5 : return 0x6D;
case 6 : return 0x7D;
case 7 : return 0x07;
case 8 : return 0x7F;
case 9 : return 0x6f;

هذا للشاشة 7seg برقم واحد
و يكون المهبط أو المصعد المشترك في المنتصف دائما عند التوصيل وتتوزع a - b -c -d -e -f على جوانبه اذا كتبت على جوجل تجد التوصيل بسهولة
هل جرب أحدكم ال 3 أرقام مثل التي بالصورة ؟

[alnour1]

ال 7seg الموجودة دى بيكون ليها
abcdefg - dp
ودى كدا يبقى 8 رجول لل 3 7seg اللى موجودين
يبقى ناقص 3 رجول كمان علشان تبدل بين كل واحدة والتانية
يعنى لما تفعل الرجل الاولى وتفصل الباقى يبقى انت كده مشغل السجيمنت الاولى ولما تفعل الرجل التانية وتفصل الباقى يبقى انت كده مشغل السجيمنت التانية
وهكذا

[أبو الحذيفة]

تمام اخي نور ...الله يرضى و ينور عليك
اللي عندي هي من نوع anode و الأرجل الثلاث التي ذكرت هي المشترك
8 - 9 - 12

تمام إن شاء الله فهمت طريقة التوصيل
أشكر متابعتكم

[wleed antar]

اقتباس المشاركة الأصلية كتبت بواسطة أبو الحذيفة السلام عليكم أشكركم أولا على الرد السريع و اهتمامكم الشاشة هي led و انا فكيتها من مقياس جهد الكتروني لكن عادة يكون التعامل مع ذات العدد 1 و توصيل الأرجل على pic بسهولة وهذه صورة و يكون الكود عند الشاشة ذات المصعد المشترك case 0 : return 0xc0; case 1 : return 0xf9; case 2 : return 0xa4; case 3 : return 0xb0; case 4 : return 0x99; case 5 : return 0x92; case 6 : return 0x82; case 7 : return 0xF8; case 8 : return 0x80; case 9 : return 0x90; و الكود عند الشاشة ذات المهبط المشترك case 0 : return 0x3f; case 1 : return 0x06; case 2 : return 0x5b; case 3 : return 0x4F; case 4 : return 0x66; case 5 : return 0x6D; case 6 : return 0x7D; case 7 : return 0x07; case 8 : return 0x7F; case 9 : return 0x6f; هذا للشاشة 7seg برقم واحد و يكون المهبط أو المصعد المشترك في المنتصف دائما عند التوصيل وتتوزع a - b -c -d -e -f على جوانبه اذا كتبت على جوجل تجد التوصيل بسهولة هل جرب أحدكم ال 3 أرقام مثل التي بالصورة ؟

أنا اشتغلت بالقطعة ذات الخانتان والثلاث خانات والأربعة والسته ، ولتوصيلها بالمايكرو يجب عن طريق مقاومة مائة أوم أو مائة وعشرون أو مائتان وعشرون أوم حسب شدة إضاءة الليد المطلوبة . وأما الطرف المشترك فمن الأفضل توصيله عن طريق ترانزستور وهذا يفيد فى عدم ضعف الإضاءة عند زيادة الليدات المضاءة المكونة للرقم فمثلا رقم واحد يحتاج لليدان a , b ورقم ثمانية يحتاج لجميع الليدات السبعة وهنا ستجد أن رقم ثمانية يسحب تيار أعلى من رقم واحد وستجد عنده الإضاءة تضعف قليلا ولذلك تحتاج للترانزستور أما فى حالة التجربة فقط فيمكنك تجاهل الترانزستور .

تحياتى
