شي محيرني جدا بخصوص لمبه السياره الخلفيه ارجو المساعده

BLACK LED · 15-11-2012, 08:40 AM

السلام عليكم ورحمة الله وبركاته

بخصوص اللمبه الخلفيه تبع السياره

تكون الاشاره والفلشرر والفرامل بلمبه وحده

و لتوضيح مثلا ضغطت على الفرامل بتشتغل اللمبه
واذا ضغطت الفلشر نفس الشي تشتغل

يعني كل الوضايف في لمبه وحده كيف طريقتها الله تععععععععبت ساعدوني

وعندي سوؤال ثاني

اريد اغير بدال اللمبه العاديه اخليها l e d ما المقاومه المناسبه وياليت فيه مخطط

وسؤال اخرر اريد مخطط سوتش بمجرد ضغطه وحده تشغل اللمبه والضغطه الثانيه يطفى

الله يجزاكم الف خيرررر

حيدر علاج حسن · 15-11-2012, 09:35 AM

لو تدقق في المصباح ستجد انه يحتوي على فتيلين تنكستن ...
فتيل يعمل مع الاشارة و فتيل يعمل مع الفرامل ...
و الاثنين يشتركان بنفس الكوم ...
بعبارة اخرى مصباحين في زجاجة وحدة

حيدر علاج حسن · 15-11-2012, 09:54 AM

مقاومة الليد تحسب على اساس جهد الليد و تياره ...

المقاومة =( جهد البطارية - جهد الليد ) ÷ التيار ...

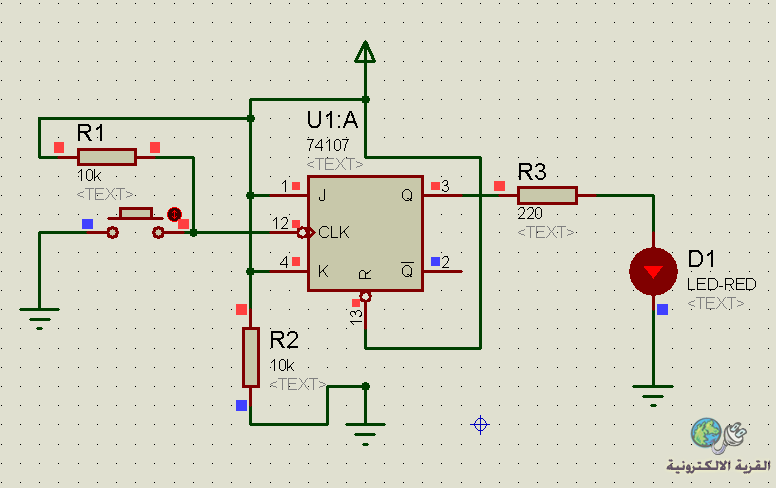

و هذه دائرة push_on _ push_off

BLACK LED · 18-11-2012, 05:23 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

مقاومة الليد تحسب على اساس جهد الليد و تياره ...

المقاومة =( جهد البطارية - جهد الليد ) ÷ التيار ...

و هذه دائرة push_on _ push_off

الله يجزاك الف خير

ممكن تشرح لي المكونات بالتفصيل لاني انا مبتدئ تقريبا

حيدر علاج حسن · 18-11-2012, 03:29 PM

المتكاملة 74107 هي هزاز J_K Flip Flop
المقاومات R1 & R2 قيمتهم 10 كيلو . 0.25 واط
المقاومة R3 قيمتها 220 اوم 0.25 واط
مفتاح بوش بوتوم
ليد
