السلام عليكم و رحمة الله
كما تعلمون إخواني مقياس التردد مكلف أو الجهاز الذي يحوي هذه الميزة مكلف بعض الشيء لأنه لا يتوافر في الأجهزة الصينية .
وودت أن أصنع مقياس فوجدت أن جميع الدوائر الموجودة فيها عدة متحكمات....

لإخواننا خبراء الميكروكنترولر
ألا يكفي عمل مجزء جهد بمقاومتين و زنر للحماية و وصله فورا على التيار و على البيك ثم حساب وقت تحول الجهد عبر تايمر ؟؟ بدون استخدام متحكمات و بوابات ؟؟؟
من يساعد ؟!

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة أبو الحذيفة لإخواننا خبراء الميكروكنترولر ألا يكفي عمل مجزء جهد بمقاومتين و زنر للحماية و وصله فورا على التيار و على البيك ثم حساب وقت تحول الجهد عبر تايمر ؟؟ بدون استخدام متحكمات و بوابات ؟؟؟ من يساعد ؟!

مقياس التردد لا يقيس جهود بالمعنى الدقيق للكلمة .. هو يعد دورات التردد الذي نريد قياسه خلال ثانية واحدة .
ثم يظهر ناتج العد خلال تلك الثانية على شاشة او عارضات .
من أجل ذلك لابد من عدادات وبوابات ..
او ميكروكونترولر واحد يقوم بكل تلك المهمات.
هذا كافي إذا كان سقف الاشارة 5 فولت (على اعتبار ان الجهاز يعمل ب 5 فولت )..
لو كان جهد الاشارة غير كافي ضروري إضافة دائرة مكبر إشارة ..
-----
هنا موضوع ممكن يفيدك:
http://www.qariya.com/vb/showthread.php?t=109052

[أبو الحذيفة]

شكرا على الرد أخي tico
مما ارسلت ظهر لي في أحد الصفحات مشاركة للأستاذ حيدر
فيها الرابط
http://arabsh.com/files/0734434b67/h...gital-rar.html
في هذا الرابط لم يستخدم بوابات قام بإدخال الجهد كما هو من مولد نبضات إلى رجل للبيك
أنا لم أقصد أن اجعل من مجزء الجهد دائرة للتردد
قصدت أن أدخل ال 220 إلى البيك

إذا قمت بتجزئة ال 220 إلى 5 أو 1 فولط مثلا عبر مقاومتين ثم نفذت عملية الأخ الموجودة في الرابط هل يمكن أن أقيس التردد ؟؟
لكن المشكلة إذا قمت بوصل رجل المقابلة للفاز ( الخط الحامي ) بالرجل RB0 كما في الدائرة تبقى رجل النتر لا مكان لها أم يمكن أوصلها مع سالب البيك ؟؟؟

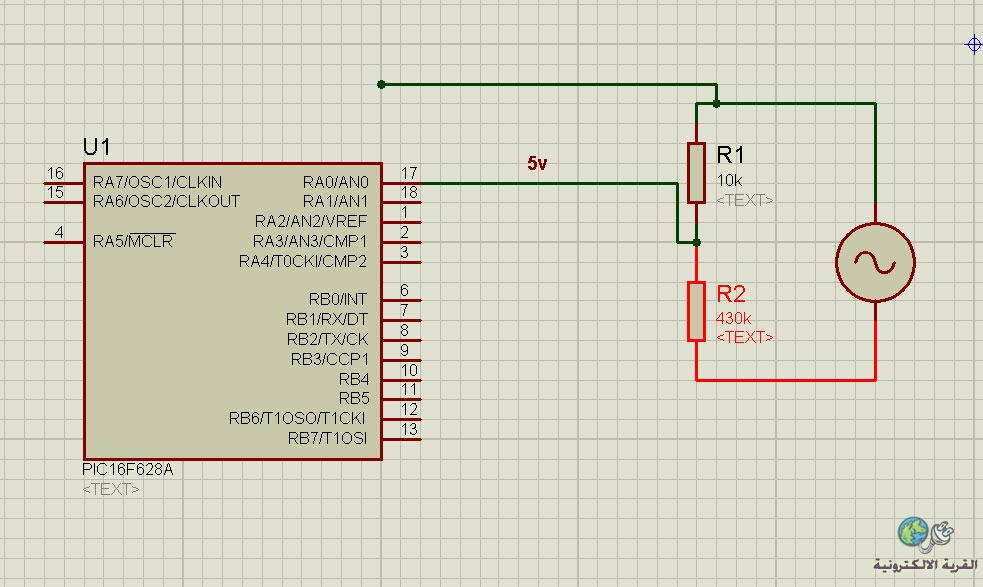

هذه صورة لما قصدت بهذه البساطة
هل هذه الفكرة ممكنة ؟!

إذا كانت الفكرة هذه مقبولة فالسؤال هل يمكن اضافة زنر للحماية قبل الإدخال إلى البيك أم أنه سيقوم بإيقاف النبضات مثل المقوم؟

[Tico]

إذا قمت بتجزئة ال 220 إلى 5 أو 1 فولط مثلا عبر مقاومتين ثم نفذت عملية الأخ الموجودة في الرابط هل يمكن أن أقيس التردد ؟؟ لكن المشكلة إذا قمت بوصل رجل المقابلة للفاز ( الخط الحامي ) بالرجل RB0 كما في الدائرة تبقى رجل النتر لا مكان لها أم يمكن أوصلها مع سالب البيك ؟؟؟

أخي فكرتك ممكنة ومعمول بها بوصل النتر (N) مع السالب (الارضي) كما جاء في صيغة سؤالك . هذا التوصيل ضروري لإغلاق الدارة الكهربائية.

إذا كانت الفكرة هذه مقبولة فالسؤال هل يمكن اضافة زنر للحماية قبل الإدخال إلى البيك أم أنه سيقوم بإيقاف النبضات مثل المقوم؟

لو اخترت هذه الطريقة ممكن تضيف زينر حماية بقيمة مناسبة على التوازي مع المقاومة R2 ..
لكن هذا الربط المباشر مع جهد الشبكة الكهربائية له عيوب و فيه مخاطر .
لذلك تحول الاتجاه منذ زمن الى طريقة أفضل وهي الربط الضوئي .
اشهر عنصر مناسب لمشروعك هو الرابط الضوئي optocoupler
وهو موجود في بروتوس .
طبعا الابتوكوبلر يأتي بعد مقسم الجهد الذي تحسب أعلى قيمة خرج له على أساس ما تطلبه تغذية الليد داخل الاوبتوكوبلر .
ممكن كذلك لتغذية الليد الاكتفاء بمقاومة واحدة على التوالي مع الليد وبقيمة مناسبة .
بهذه الطريقة يتم فصل 220 وفي نفس الوقت يتحول الدخل على البيك الى موجة مربعة مناسبة جدا للبيك .

[أبو الحذيفة]

أكرمك الله جواب أكثر من رائع و لو أني لا أجد سببا لعدم استخدام مثل هذه الطريقة في مقاييس التردد الموجودة على النت .
