[محمد القادري]

السلام عليكم
حاولت كتابة برنامج بسيط لعرض القيمة 11 على وحدتين من العارضات السباعية
ذات الانود المشترك لكن القيمة تظهر بشكل غير ثابت بمعنى يوجد تذبذب للقيمة الظاهرة فكيف يمكن تثبيتها

الكود اللذي كتبته بلغة ميكروبيزك


program seg






main:
trisd=0
trisb=0

portb.0=1
portb.1=1

while true

portb.0=0
portb.1=1
portd=0xf9
delay_ms(2)
portb.0=1
portb.1=0
portd=0xf9
delay_ms(2)
wend
end.


وجزاكم الله خيرا

[Tico]

دائرة حقيقية أم دائرة المحاكاة على بروتوس؟؟

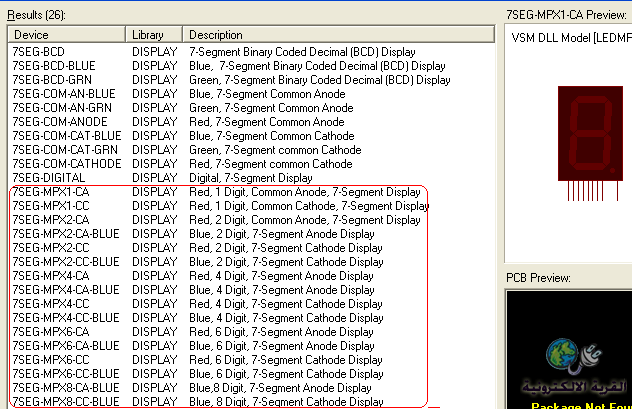

لو كان المقصود دائرة المحاكاة .. ضروري استخدام عارضات مناسبة من نوع MPX
http://upload.qariya.info/images/qar...66f3bdad83.png

[محمد القادري]

اقتباس المشاركة الأصلية كتبت بواسطة Tico دائرة حقيقية أم دائرة المحاكاة على بروتوس؟؟ لو كان المقصود دائرة المحاكاة .. ضروري استخدام عارضات مناسبة من نوع MPX http://upload.qariya.info/images/qar...66f3bdad83.png

بوركت اخي الكريم جزاك الله خيرا
لكن ما الاختلاف بين هذا النوع وباقي الانواع في المحاكاة ؟

[حيدر علاج حسن]

البروتوس لا يضهر العرض بشكل ثابت لو استخدمت عارضات منفصله ..
لكنك لو نفذتها على الدائرة ستجد انها شغاله بشكل طبيعي ...

اما العارضات المزدوجة فيمكن التعامل معها بسهولة على البروتوس ...
يعني المشكلة اولا واخيرا في برنامج المحاكاة ..

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة محمد القادري بوركت اخي الكريم جزاك الله خيرا لكن ما الاختلاف بين هذا النوع وباقي الانواع في المحاكاة ؟

شكرا اخي محمد .
برامج المحاكاة هي مجرد وسائل تعليمية وتبنى موديلات عناصرها على ما هو متوقع منها في التنفيذ الفعلي .
التشغيل بأسلوب ال Multeplexing الذي أصبح منتشرا فرض على مهندسي بروتوس تصور أنواع من العارضات (رمزوا لها بالحروف المختصرة MPX ) قادرة على محاكاة هذا الاسلوب وإضافتها الى مكتبة بروتوس .

[محمد القادري]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن البروتوس لا يضهر العرض بشكل ثابت لو استخدمت عارضات منفصله .. لكنك لو نفذتها على الدائرة ستجد انها شغاله بشكل طبيعي ... اما العارضات المزدوجة فيمكن التعامل معها بسهولة على البروتوس ... يعني المشكلة اولا واخيرا في برنامج المحاكاة ..

اقتباس المشاركة الأصلية كتبت بواسطة Tico شكرا اخي محمد . برامج المحاكاة هي مجرد وسائل تعليمية وتبنى موديلات عناصرها على ما هو متوقع منها في التنفيذ الفعلي . التشغيل بأسلوب ال Multeplexing الذي أصبح منتشرا فرض على مهندسي بروتوس تصور أنواع من العارضات (رمزوا لها بالحروف المختصرة MPX ) قادرة على محاكاة هذا الاسلوب وإضافتها الى مكتبة بروتوس .

بارك الله فيكم وجزاكم كل خير ونفع بكم وزاد في علمكم وعملكم
