برجاء المساعدة فى تصميم انفرتر

[mishmish2002]

السلام عليكم و رحمه الله و بركاتة

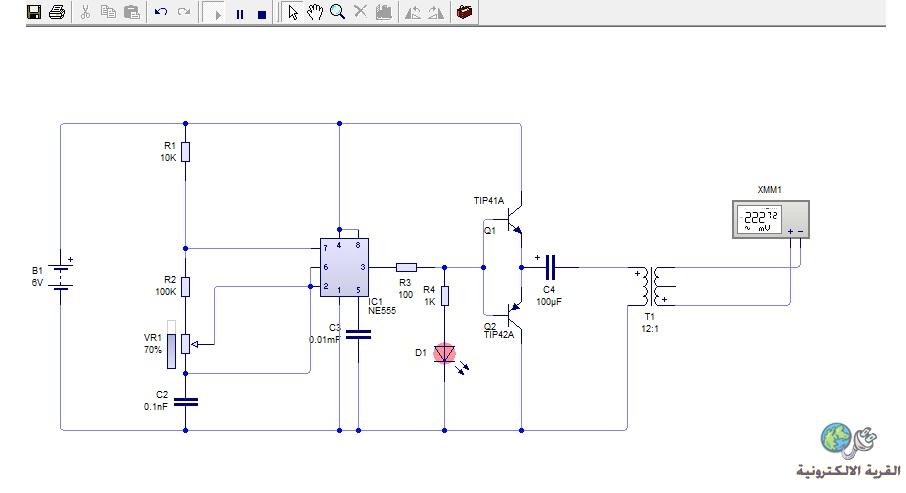

قمت بتصميم الانفرتر عمليا على النحو التالى



و عند القيلس العملى للخرج وجدت من 220 الى 230 فولت
و عند تجربة على لمبة موفرة اضائت اللمبة بشكل ضعيف جدا مع وجود رعشة
قمت بضبط المقاومة المتغيرة لضبط التردد لكن اللمبة تضاء بشكل ضعيف
ممكن المساعدة

[نور الهدى N]

السلام عليكم
أنت تستخدم محول نصف موجة
و تستخدم المتكاملة 555
الشيء المهم جدا هو ضبط التردد بشكل دقيق جدا حتى تحصل على موجة دقيقة
10ملي ثانية 1 منطقي
10ملي ثانية 0 منطقي

يمكنك الإستفادة من هذا الرابط
للأستاذ ماجد عباس محمد حول هذه النقطة

http://www.qariya.com/vb/showpost.ph...1&postcount=94

.









.

[ماجد عباس محمد]

أخى
تقول صممت الدائرة، هل قمت بعمل حسابات أم فقط الرسم؟
الترانزيستور المستخدم لا يعطى قدرة تكفى لتشغيل أى شيئ
اللمبة الموفرة مثلا 40 وات
التغذية المستخدمة 5 فولت أى ستكون +/-2.5 فولت
40 وات ÷ 2.5 فولت = 16 أمبير

وحتى بافتراض أن الترانزيستور يتحمل 16 أمبير فمعامل التكبير له = 35
تيار القاعدة = 16 أمبير ÷ 35 = 0.457 أمبير وهو ما لا تستطيع المتكاملة 555 اعطاؤه

هناك العديد من الدوائر باستخدام موسفيت فهى الأفضل

[mishmish2002]

شكرك كل الشكر على التوضيح سوف ابحث عن دائرة اخري تستخدم الموسفيت

[mustafa']

اخي بامكانك شراء الدائرة جاهزه و اسمها pwm وفي ما بعد توصالها بدوائر مكبر للتيار (amplificateur de courant)

[ماجد عباس محمد]

هذا موضوع يشرحها بالتفصيل و يمكن أن يساعدك
http://www.qariya.com/vb/showthread.php?t=57786
أيضا هنا تجد موضوع آخر يفيد فى هذا المجال
http://www.qariya.com/vb/showthread.php?t=118297
