سؤال فى المقاومة المتغيرة

[mourad3d]

سؤال فى المقاومة المتغيرة 6 أطراف ممكن حد يحدد لى اطراف المقاومة ؟
فين الاراضى وفين المتغير فيهم ؟

[ماجد عباس محمد]

هل هى مقاومة واحدة أم مقاومتان؟؟
لو مقاومتان ستكون كل واحدة مثل المقاومة العادية وهى مكررة للإستخدام فى المكبرات الستيريو واحدة للقناة اليمنى و الأخرى للقناة اليسرى

[mourad3d]

مقاومة واحدة فيها 6 اطراف

[mjd]

المقاومة المتغيرة ذو الذراع والتي تملك 6 اطراف ثلاثة اطراف وثلاثة اخرى خلفهم عبارة عن مقاومتين متغيرتين منفصلتين عن بعضهو لهم نفس القيمة .

الطرفان المتغيران هما اللذين في المنتصف

[فكروعلم]

أخي أرفع لنا صورة المقاومة لكي نعطي جواب دقيق

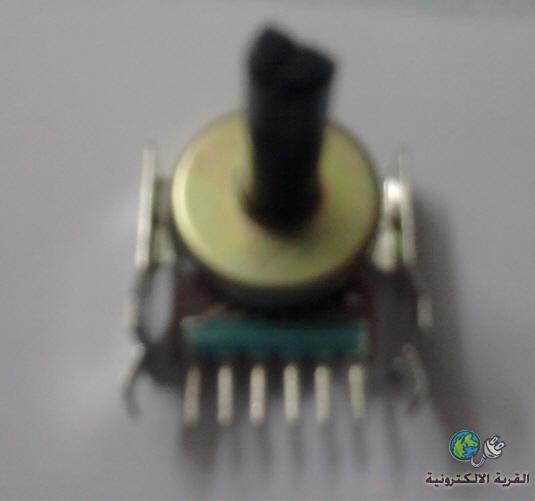

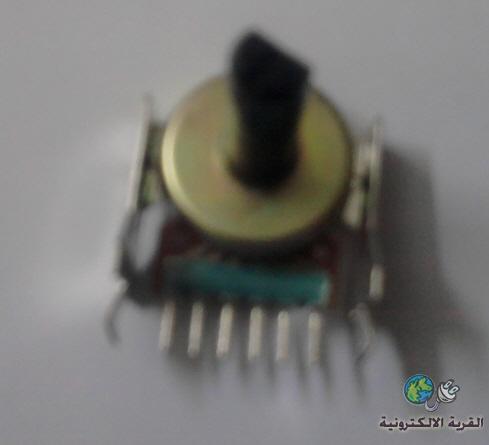

[mourad3d]

[فكروعلم]

بالنسبة لهذا النوع من المقاومات يفضل فحصها عن طريق الأفو متر لتحديد الأطراف هذه اسلم طريقة وهناك تخمين كل ثلاثة أطراف متجاورة تشكل مقاومة متغيرة والطرف النصفي هو المتغير ولكن لا تعتمد على هذا أختبرها بواسطة الأفو

[abu-thabit]

http://www.bitechnologies.com/pdfs/p120.pdf
