اقتباس:
المشاركة الأصلية كتبت بواسطة فكروعلم

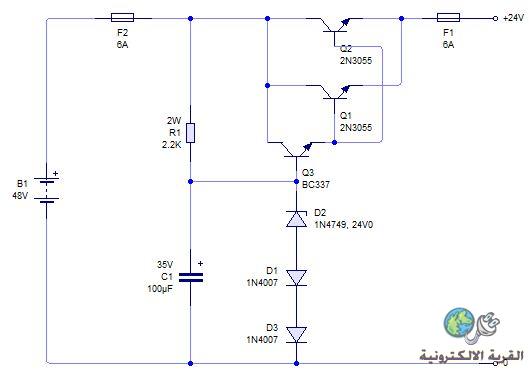

أخي الغالي الدارة عبارة عن منظم جهد بالالنسبة لترانزستورين 2N3055 موصولين على التفرع لزيادة تحمل التيار ويشكلان مع الترانزستور BC337 ترانزستور دار لنغتون وهذا الترانزستور موصول بشكل تابع باعثي وفي هذه الحالة يكون الحهد الخارج يساوي جهد القاعدة ناقص هبوط الجهد بين المجمع والباعث فلقد وضعنا زينر 24 فولت وديودين بتوصيل أمامي فيصبح الزينر 24 + 0.6 +0.6 = 25.2 فولت فالجهد المار بالمقاومة R1 سيهبط إلى 25.2 تقريباًوهذا الجهد سيطبق على قاعدة الترانزستور ( دار لنغتون ) ويخرج نفس الجهد مطروح منه الجهد الهابط بين المجمع والباعث والدارة تتحل 6 أمبير بالتأكيد
|
أحييك من القلب اخي فكر وعلم على الشرح الرائع ، لطالما تساءلت عن كيفية حساب قيمة المقاومة R1 في هكذا نوع من الدارات .
ألف شكر
مساعدة في حل عملي لخفض الجهد المستمر مع وجود امبير عالي
