طلب دائره تحكم في سرعه موتور

السيد بدوى · 23-11-2012, 03:35 PM

اريد دائره تحكم في سرعه موتور 24 فولت dc

حيدر علاج حسن · 23-11-2012, 03:39 PM

ابسط دائرة هي باستخدام 555 و ترانزستور مناسب لتيار المحرك

السيد بدوى · 23-11-2012, 03:44 PM

برجاء وضع مخطط الدائره

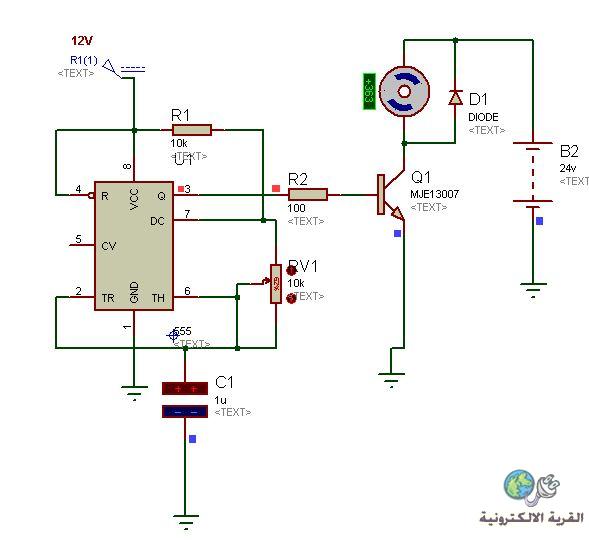

حيدر علاج حسن · 23-11-2012, 04:31 PM

السيد بدوى · 23-11-2012, 04:49 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

شكرا لردك مهندي حيدر لي سؤال الموتور اللي عندي 24 فولت والدائره التي قمت بوضعها يوجد بها مصدران للفولت 12 فولت و24 فولت برجاء التوضيح

حيدر علاج حسن · 23-11-2012, 05:45 PM

المصدر 12 فولت لتغذية الدائرة الالكترونية
و المصدر 24 فولت لتغذية المحرك ..
يمكنك استخدام مصدر واحد 24 فولت , المحرك يتصل به مباشرة و الدائرة الالكترونية تتصل به من خلال منظم جهد 7812 ...

السيد بدوى · 23-11-2012, 08:13 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

المصدر 12 فولت لتغذية الدائرة الالكترونية
و المصدر 24 فولت لتغذية المحرك ..
يمكنك استخدام مصدر واحد 24 فولت , المحرك يتصل به مباشرة و الدائرة الالكترونية تتصل به من خلال منظم جهد..

طلب اخير مهندس حيدر عندي محول 24 فولت اريدك ان تضع مخطط 7812 وجزاك الله خيرا
