[mohamed homaed]

بسم الله
بروفيسور القرية بعد التحية
انا خلصت تصميم ترموستات بدون Ntc
لكن هناك مشكلة
1_ بعد ازنك صورة واضحة لتوصيل اقطاب الريلاى
2_ صورة ايضا لتوصيل اللمبة
3 _ انا ملقتش ترانسستور Bc517 لكن عندى واحد Bc549 و واحد Bc337 ممكن طريقة تركيبهم مكان Bc517
4 _ هل الدايود 8.2v زجاجى ام سيليكون يا ريت صورة لة

رجاء الرد سريعا

انتظرك
......................

[s.sultan]

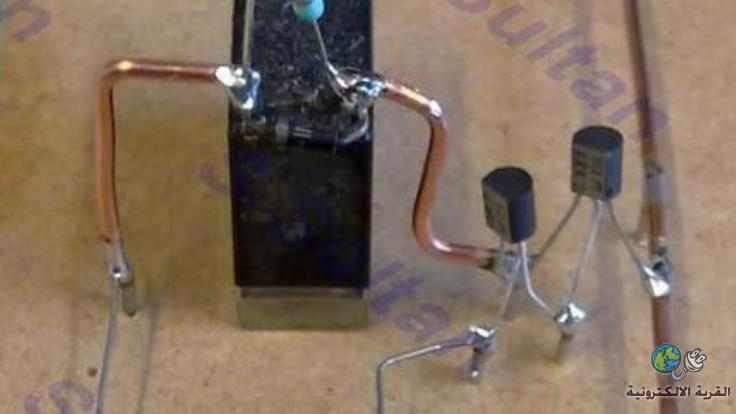

اقتباس المشاركة الأصلية كتبت بواسطة mohamed homaed بسم الله بروفيسور القرية بعد التحية انا خلصت تصميم ترموستات بدون Ntc لكن هناك مشكلة 1_ بعد ازنك صورة واضحة لتوصيل اقطاب الريلاى ممكن صوره لكي اوشر عليها 2_ صورة ايضا لتوصيل اللمبة ممكن صوره للريلي واللمبه لكي اوشر عليه 3 _ انا ملقتش ترانسستور Bc517 لكن عندى واحد Bc549 و واحد Bc337 ممكن طريقة تركيبهم مكان Bc517 كما في الصورتين:- 4 _ هل الدايود 8.2v زجاجى ام سيليكون يا ريت صورة لة المهم ان يكون زينر 8.2 فولت وخلاص رجاء الرد سريعا انتظرك ......................

بسم الله الرحمن الرحيم


تحية احترام

اعلاه الاجابات وبالتوفيق


ابو احمد

[هاوي1]

الله يسهل امرك

وسؤال يابو احمد

عسى ربي يحبك ويغليك

المروحه ماتشتغل كثير

مدري وش تشور علي يابو احمد

اشغلها على طول ولا اخليها مع اللمبه

تشكرااااات يادكتور

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة هاوي1 الله يسهل امرك وسؤال يابو احمد عسى ربي يحبك ويغليك المروحه ماتشتغل كثير مدري وش تشور علي يابو احمد اشغلها على طول ولا اخليها مع اللمبه تشكرااااات يادكتور

بسم الله الرحمن الرحيم

تحية احترام


يجب ان تعمل المروحه على طول لتحافظ على الاستقرار الحراري؟

ابو احمد

[mohamed homaed]

ابو احمد
الصور يا ريت طريقة التركيب

http://up.black4berry.com/up9/13538704151.jpg

http://up.black4berry.com/up9/13538706081.jpg

http://up.black4berry.com/up9/13538708121.jpg

للعلم
انا وصلت الريلى بطريقة كدة حضرتك كنت حاططها صورة واللمبة اشتغلت لكن الريلى ليس بة تكة ولا يقفل مهما احرك المقاومة ممكن يكون اة السبب

لدى محول مكتوب علية
Input : Ac 90 :220
output : dc 5 :11

هل يصلح ؟؟؟؟

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة mohamed homaed ابو احمد الصور يا ريت طريقة التركيب http://up.black4berry.com/up9/13538704151.jpg http://up.black4berry.com/up9/13538706081.jpg http://up.black4berry.com/up9/13538708121.jpg للعلم انا وصلت الريلى بطريقة كدة حضرتك كنت حاططها صورة واللمبة اشتغلت لكن الريلى ليس بة تكة ولا يقفل مهما احرك المقاومة ممكن يكون اة السبب ادناه صوره لطرية الربط الصحيح لدى محول مكتوب علية Input : Ac 90 :220 output : dc 5 :11 هل يصلح ؟؟؟؟ اذا كان فيها المخرج 12 فولت تصلح اما اقل لاتصلح

بسم الله الرحمن الرحيم

تحية احترام


اعلاه الاجابات
مع ملاحظة ان ربط الدايود بالمقلوب لذا صلح الربط قبل التشغيل؟؟

وبالتوفيق


ابو احمد
