السلام عليكم و رحمة الله...
اقدم لكم اليوم اخوتى الكرام دائرة بسيطه لارسال الصوت او دخل ام بى ثرى عبر موجه FM.(نعلم ان تردد موجة الاف ام من 88 الى 108 ميجا هرتز
).
الدائرة تتكون من الاتى:
1.
Electret Microphone
2x BC547 Transistors
2x 22nF Capacitor
1nF Capacitor
22pF Capacitor
4p Capacitor
27p Capacitor
2.2uF Capacitor
10k
Resistor
22k
Resistor
1M
Resistor
47k
Resistor
470
Resistor
3v Button Battery CR2032
بالنسبة للملف يتكون من سلك معزور ملفوف بقطر 1 سم وطول الملف 2.3 سم و عدد اللفات 5 بحيث تكون قيمة الملف هى
.09
هنرى.
لحساب قيمة الملف ادخل على الرابط التالى لتصميم اى ملف بناء على معطيات طول الملف و عدد اللفات و قطر الملف
http://www.m0ukd.com/Calculators/air...or_calculator/
دائرة الرنين وهى المسئوله عن تكوين تردد موجه الف ام فى النطاق بين 88-108 ميجا هرتز هما المكثف 27 بيكو فاراد و الملف
.09
هنرى ليعطو تردد 95 ميجا هرتز تقريبا.
لحساب تردد الرنين ادخل الموقع التالى وقم باعطاء قيمة المكثف و الملف ليم حساب تردد الرنين الناتج.من
هنا

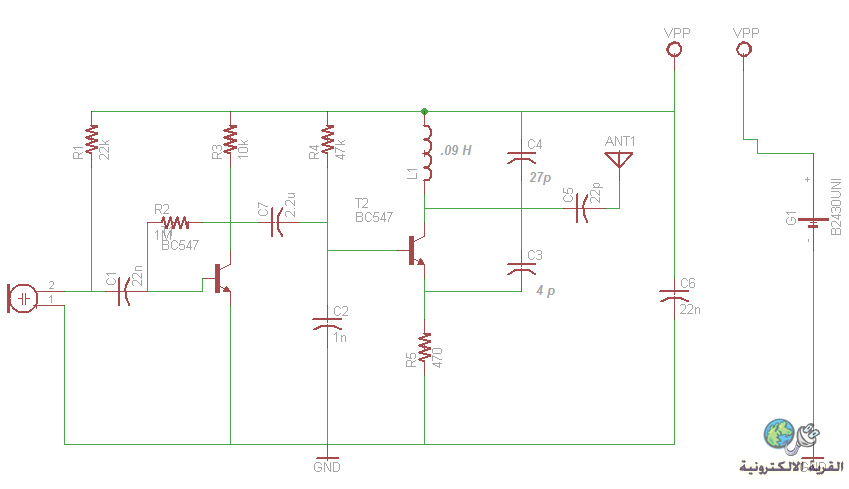

والان مع صورة الدائرة و صورة للدائرة بعد تركيبها.
مع ملاحظة انه لاستخدام الدائرة كمرسل ام بى ثرى يتم استبدال المايك بدخل جاك الصوت من الموبايل او الام بى ثرى.الدائرة تعمل بجهد بطاريه 3 فولت coin battary
مدى الدائرة 15 متر و يمكن زيادة المدى بوضع معدن بطول الملف الرنين لتقويه المجال داخل الملف قمت بتجربتها و حسنت الاداء كثيرا و قللت من التشويش على الدائرة.
بالنسبة للantenna سلك نحاس معزول بطول 40 سم و قمت للفه حتى لا ياخذ مساحة و يركز الموجات المنبعثه منه و عمل بكفاءه.
اصنع بنفسك دائرة ارسال FM بسيطة و تعمل بكفاءه
