مقوي اشارة

[الطالب99]

السلام عليكم
اخواني وقعت في مشكلة انه اريد ان اصنع جرس على بعد 300 متر 9 فولت مستمر حاولت ان اربط رلي مع ترانسستور ولكن لم ينفع الامر اريد مكبر ياليت لو تفيدوني بفكرة.
وجزاكم الله خير .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة الطالب99

السلام عليكم
اخواني وقعت في مشكلة انه اريد ان اصنع جرس على بعد 300 متر 9 فولت مستمر حاولت ان اربط رلي مع ترانسستور ولكن لم ينفع الامر اريد مكبر ياليت لو تفيدوني بفكرة.
وجزاكم الله خير .

الرجاء الإيضاح أكثر أي هل التغذية بجانب الجرس أم بجانب بضاغط الجرس وكيف وصلت الترانزستور والريلية وما قطر السلك الذي استخدمته

[الطالب99]

سمك الواير هو مثل سمك سلك السماعة الكمبيوتر واجد ملم شعري اوصل طرف البطارية الموجب بالطرف الاول من السلك (( الذاهب ) والقادم بطرف الجرس ومن الاطراف الثانية ضاغة الجرس اتمى ان اتضحت الصورة ..

[فكروعلم]

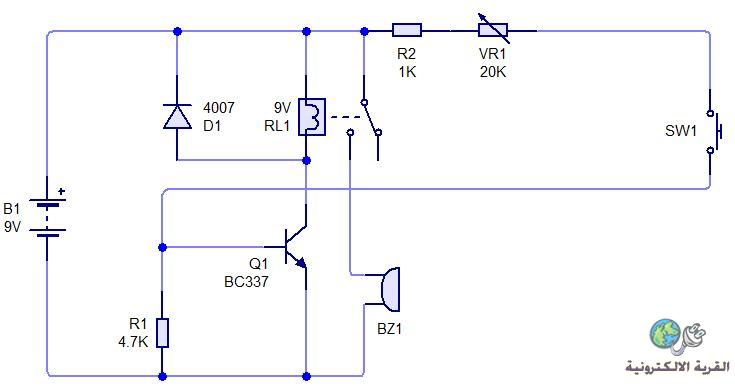

تفضل هذه الدارة حاول وضع المقاومة المتغير على أكبر قيمة لها وإذا لم تعمل حاول تخفيضها حتى تعمل

[الطالب99]

جزاك الله خير سوف اجرب وارد لك النتيجة باذن الله ولكن عندي كمان مشكلة وهي بنفس الصدد ولكن عندي كاميرة واريد ان تعمل بشكل طبيعي وليس بتقطيع لمسافة 300 متر فهل من حل ؟؟؟؟؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة الطالب99

جزاك الله خير سوف اجرب وارد لك النتيجة باذن الله ولكن عندي كمان مشكلة وهي بنفس الصدد ولكن عندي كاميرة واريد ان تعمل بشكل طبيعي وليس بتقطيع لمسافة 300 متر فهل من حل ؟؟؟؟؟

أرجو الأيضاح أكثر بالنسبة للكاميرة

[الطالب99]

الكاميرة عندي كامرة صغيرة اريد اراقب بها عن طريق 300 متر عند ما طولت الواير لم استلم اي شئ وعند تقصير السلك الى 50 وصلت الصورة وهي تقطع فما الحل والبنسبة للدائرة الجرس لم افهم منها شئ ممكن توضحها اكثر او اذا عندك غيرها لانها نفس الفكرة الي عملتها ولكن الترنسستور كان BC107 ولك مني جزيل الشكر . وتعبتك معاي ......

[فكروعلم]

المشاركة الأصلية كتبت بواسطة الطالب99

الكاميرة عندي كامرة صغيرة اريد اراقب بها عن طريق 300 متر عند ما طولت الواير لم استلم اي شئ وعند تقصير السلك الى 50 وصلت الصورة وهي تقطع فما الحل والبنسبة للدائرة الجرس لم افهم منها شئ ممكن توضحها اكثر او اذا عندك غيرها لانها نفس الفكرة الي عملتها ولكن الترنسستور كان BC107 ولك مني جزيل الشكر . وتعبتك معاي ......

بالنسبة للكاميرة خبرتي بالموضوع متواضعة وبالنسبة للدارة فهي تعمل مية بالمية طبقها وستعمل
