smps و zener جننى

[5282]

السلام عليكم

عندى دائره smps بسيطه جدااا تعمل بترانزستور واحد فقط . هذه الدائره افقدتنى عقلى . اردت زياده جهد الخرج عن طريق تغيير قيمه الزينر . علما بان هذا الزينر يتحكم بقاعده الترازستور. فقلت استبدل هذا الزينر باخر اعلى حتى ازيد جهد الخرج . فبعد الاستبدال وجدت ليد الدائره يعمل فلاش يطفئ ويضئ . فقلت ممكن لان الدائره مصممه لكى تعمل مع جهد الزينر الاصلى ولكن عمليا لايوجد شئ يدل على ذلك فالدائره بسيطه جداا. فقلت استبدل الزينر الاصلى بزينر من عندى نفس القيمه فوجدت ان ليد الدائره يعمل فلاش ايضا واستبدلته بقيمه اعلى واقل نفس المشكله الدائره لا تعمل الا مع الزينر الاصلى . استبدلت الزينر الاصلى بزينر اخر من دائره اخرى فاشتغلت الدئره بطريقه صحيحه.
فالسؤال هناا مالفرق بين الزينر الذى املكه وبين الزينر الاصلى مع انه عند قراءه ما مكتوب على الزينر لا اجد سوى قيمه الفولت فى الاثنين.

[حيدر علاج حسن]

ارفع الدائرة من فضلك ....

[5282]

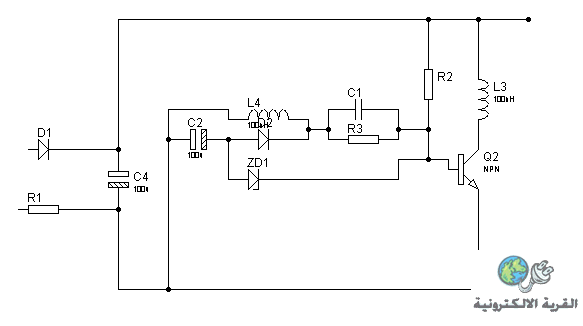

هذه هى الدائره بعد ان رسمتها على البروتس نقلا من البورده




الدخل 220 فولت

الملفين l3 و l4 ملفات الابتدائى والتغذيه العكسيه الخاصه بالمحول الفيرايت . لم ارسم ملفات الثانوى لانه ليس له علاقه بالموضوع فعلى خرجه دايود ومكثف وليد فقط.

r2 1.5m
r3 5.1 k
c2 10uf
zd1 zener 5.8v


الملف l4 الذى يغذى قاعده الترانزستور ويتحكم فيه هو نفس عدد لفات الثانوى عرفتها عن طريق الاوم. والزينر هو المسئول عن فصل ووصل الترانزستور عند الفولت الذى نريده . فالذى يحصل على هذا الملف l4 يحصل فى الثانوى وبالتالى التحكم فى جهد الخرج.

[حيدر علاج حسن]

لا اعتقد ان رسم الدائرة صحيح ...
ما يدخل بين جهد الدخل و جهد الخرج الدايود D1 و المقاومة R1 ...
ثم توصيل مكثف بين الزينر و الارضي ليست واردة ..
تاكد من رسم الدائرة ...

[5282]

رسمه الدائره صحيحه وراجعتها

[ماجد عباس محمد]

أخى
هذه ببساطة دائرة Blocking Oscillator أو مذبذب مانع و الزينر لا علاقة له بالخرج

انت حذفت أهم جزء وهو ما يحدد الخرج وهو الملف الثانوى

[5282]

لقد قمت بوصل 2 زينر توالى حتى ازيد من قيمه الزينر وبالفعل زياده قيمه الزينر ادى الى زياده قيمه الخرج بنفس القيمه. فهو مسئول عن تحديد قيمه خرج الدائره.



ولكن لماذا لاتعمل الدائره مع الزينر الذى املكه . يجب ان اقوم بفك الزينر من بورده اخرى واضعها حتى تعمل الدائره . عندما اقوم بوضع زينر من عندى نفس قيمه جهد الزينر الاصلى تبدأ الدائره فى عملا فلاش يطفى ويضئ الليد.

اسف على الاطاله لكن الموضوع مهم بالنسبه لى وشكرااااا .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة 5282

لقد قمت بوصل 2 زينر توالى حتى ازيد من قيمه الزينر وبالفعل زياده قيمه الزينر ادى الى زياده قيمه الخرج بنفس القيمه. فهو مسئول عن تحديد قيمه خرج الدائره.



ولكن لماذا لاتعمل الدائره مع الزينر الذى املكه . يجب ان اقوم بفك الزينر من بورده اخرى واضعها حتى تعمل الدائره . عندما اقوم بوضع زينر من عندى نفس قيمه جهد الزينر الاصلى تبدأ الدائره فى عملا فلاش يطفى ويضئ الليد.

اسف على الاطاله لكن الموضوع مهم بالنسبه لى وشكرااااا .

أخي حاول استعمال نوعية أخرى من الزينرات يمكن تكون النوعية الموجودة عندك رديئة
