[ennng]

السلام عليكم

اليوم مشروعنا عن شئ ممتع ورائع وفيه تطبيقات كثيرة جدا فقط ابحث في خيالك.

وهو عبارة عن المجال المغناطيسي الناشئ من ملفات وتيار.

الجميل في الموضوع انك يمكن تستخدم الميكروكنترولر في التحكم ,بحكم ان التطبيقات الحالية يستخدمون الانلوج وهذا يحتاج لدوائر و يزيد في تعقيد النظام بينما مع المتحكم يكون اكثر سهولة.

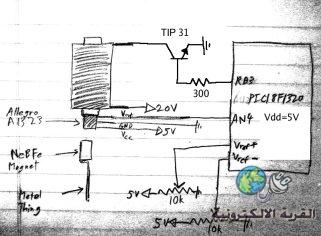

هذا مخطط بسيط للدائرة مع المتحكم



منقول من
http://heroinewarrior.com/levitation/levitation.php

التطبيقات اللي عليه كثيرة جدا منها على سبيل المثال:

1- القطار السريع اللي يعمل بالمجال المغناطيسي والكل سمع عنه ومن مميزاته انه سريع جدا لايحتاج لكفرات وماشابة ذالك وايضا قليل الضوضاء لعدم الاحتكاك ..
2-ممكن يستخدم كلعبة.
3-ممكن يستخدم كشرح 3D على الالكترونيات وكيف تدور في مجالات..
4-ممكن يستخدم في اصدار اصوات الكترونيات.
5-ممكن يستخدم كوايرلس وهذا مهم جدا بحيث يمكن تشغل لمبة او تشحن بطارية الجوال ...

وهناك تطبيقات كثيرة جدا فقط اطلق لعقلك العنان وباذن الله سوف تبدع فقط افهم المبدأ وطبق.

هذه بعض التطبيقات:

http://hackedgadgets.com/2008/12/05/...ergy-transfer/

http://electroschematics.com/6306/ma...tation-circuit

http://www.youtube.com/watch?feature...&v=p9A9_cW_ck0

بارك الله في الجميع

[électro.GB]

موضوع ممتاااااااز ...........

ممكن أزيد تحليل وشكراااااااا....

[ahmad abdullah]

بارك الله فيك اخي محمد ... لكن تعودنا ان تشرح ولو قليلا هههههههه حتى نفهم الية العمل

[ennng]

بارك الله في الجميع
الفكرة بكل بساطة هي استخدام محرك يعمل على جهد 9 او 12 فولت ونوصل طرف اللفات بالمتحكم ونخرج واحد من طرف المتحكم او استخدام خاصية PWM بتردد عالي وبالتالي يصبح قلب المحرك على شكل مغناطيس بحكم مرور تيار في الملف وهناك شرح في الرابط.

[hamzazayyad]

السلام عليكم

يوجد معادلات لحساب القوه الناتجه من الملف او coil(للرفع او الدفع)
حيت ان القوه(بالنيوتن)= الكتله(كعم)* تسارع الجادبيه(ثابت=9.81)

كما هو ظاهر بالرسمه الاولى من المشاركه الاولى
واليكم الروابط
http://easycalculation.com/engineeri...noid-force.php
http://www.ehow.com/how_5969962_calc...tromagnet.html
