اخي

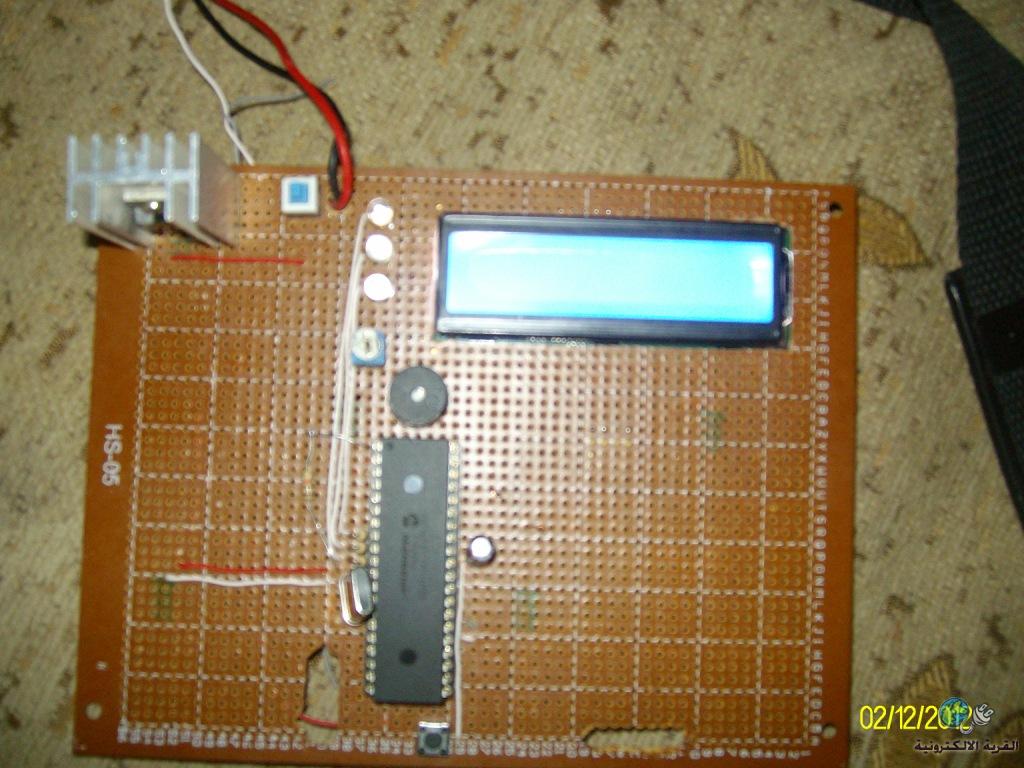

1- اول ملاحظة ان الشاشة غير موصولة بالموجب 5 فولت (الرجل 2) .
أما ما حصلت عليه بعد ربط 15 و16 فهو مجرد ضوء خلفي للشاشة بواسطة ليدات مدمجة مع الشاشة.
2- الليدات في الدائرة معها مقاومات كما يجب لكن لم ألحظها في دائرة التنفيذ.
3- السماعة لا يجب ان توصل مباشرة مع خرج البيك .. ضروري مقاومة + ترانزيستور وهذا للحماية.
قد تحتاج بعض مداخل الكيباد الى مقاومات لكن إبدأ اخي بتصحيح ما تقدم وسنتابع معك جميعا ان شاء الله ..
وفقنا الله جميعا.
|
