السلام عليكم

انا عملت دائرة بسيطة وهي التحكم باضاءت ليد من خلال PWM ووقت ON/OFF

الدائرة شغالة وكل شي تمام لكن المشكلة هو وقت ON/OFF لليد وضعته 1s ولكن يضل وقت اكثر من ذالك بحيث ان الليد يكون شغال اكثر من ثانية وينطفي اكثر من ثانية. الترانزستور هنا يعمل as switch

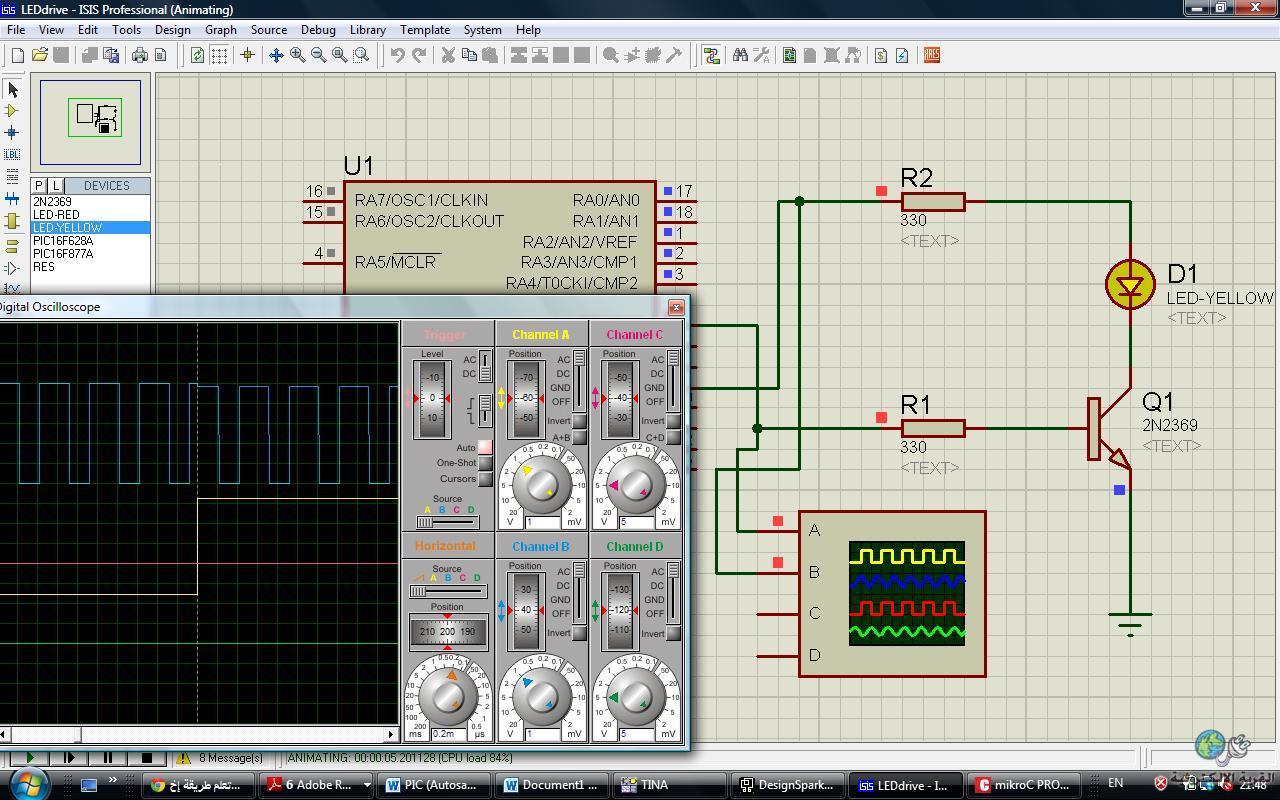

الدائرة



الكود

void main(){ trisb=0; trisa=0; PWM1_Init(2000); PWM1_Start(); //delay_ms(10); while(1){ PWM1_Set_Duty(150); delay_ms(10); portb.f0=1; delay_ms(1000);portb.f0=0;delay_ms(1000); } }

[ennng]

عفوا الصورة كانت غير واضحة البيك المستخدم هو pic16f628A

بارك الله في الجميع

[Tico]

التوقيتات في المتحكمات تكون تقريبية .
فقط حساب الزمن باستخدام مقاطعة التايمر ومع استخدام كريستالة يعطي توقيت دقيق.

[ennng]

كلامك صحيح اخي الكريم ولكن الوقت اللي يعطيني غير تقريبي انما وقت طويل وهذا غير منطقي لكن ممكن هناك مشكلة في الكود!!

[Tico]

اخي لو ممكن ترفع ملف الدائرة على بروتوس و مشروع الميكروسي

[ennng]

تفضل اخي
http://www.4shared.com/file/ynpd1uLF/LEDdrive.html?

http://www.4shared.com/file/fkVDf9RJ/driveLED.html?

[Tico]

اخي كنت اريد ملف الميكروسي الكامل حتى اتعرف على بعض التفاصيل من بينها قيمة التردد ..
لا باس.
-في الحقيقة اضفت قياس التردد لملف بروتوس على الخرج RB0 ولاحظت ان التردد = 1 هرتز ، اي 1 تانية, فهو إذن صحيح ؟
- محاكاة PWM في بروتوس قد لا تكون دقيقة .. أحيانا تحل المشكلة بتغيير المقاومات من analog الىdigital (التغيير في بروتوس من edit properties)

[ennng]

بارك الله فيك اخي الكريم طيب ياليت ترفع الملف
بالنسبة لتحويل المقاومة من الانلج لديجيتل لم افهمها ماذا تقصد.

هدفي من التجربة هو ان اضع RB0 ب ON or High لمدة ثانية وفي نفس هذه الفترة يشتغل PWM بتردد اعلى ولنقل 1kHz -10KHz وفي هذه الاثناء سوف يشتغل الليد وينطفي بنفس تردد PWM وبعد ذالك يصبح RB0 ب OFF or Low وكذالك PWM يتوقف وينطفئ الليد تماما لمدة ثانية وهكذا.. ارجوا المساعدة
