السلام عليكم اخواني

انا مبرمج للبيك هاوي وجديد في هدا المجال اود المساهمة في هدا المنتدي القيم
ومساهمتي هي دائرة لقياس التردد فكرته بسيطة جدا ممكن تفيد من مهتم ببرمجة اجهزة القياس والتحكم

استخدم في هده الدائرة البيك pic16f877a و الكومبايلر مايكروسي وبرنامج المحكاة المشهور بروتس

الرابط من هنا

http://www.4shared.com/file/MKtvC0cz/FreqMeter.html?

عماد الدين غرير

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة mtus السلام عليكم اخواني انا مبرمج للبيك هاوي وجديد في هدا المجال اود المساهمة في هدا المنتدي القيم ومساهمتي هي دائرة لقياس التردد فكرته بسيطة جدا ممكن تفيد من مهتم ببرمجة اجهزة القياس والتحكم استخدم في هده الدائرة البيك pic16f877a و الكومبايلر مايكروسي وبرنامج المحكاة المشهور بروتس الرابط من هنا http://www.4shared.com/file/MKtvC0cz/FreqMeter.html? عماد الدين غرير

السلام عليكم ورحمة الله وبركاته
--------------------------------

الموقع مصاب بالفيرس
رجاء رفعه على رابط اخر

[mtus]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته -------------------------------- الموقع مصاب بالفيرس رجاء رفعه على رابط اخر

السلام عليكم هدا هوا الكود للبرنامج

char *text="Frequencey METER";
unsigned int i=1,si=0;
unsigned char ch;
unsigned long t,v,tot,rate;
void main()
{


trisa=trisd=0xff;
porta=portd=0xff;
ADCON1     = 0x82;
TRISB = 0;
  Lcd_Init(&PORTB);
  Lcd_Cmd(Lcd_CLEAR);
  Lcd_Cmd(Lcd_CURSOR_OFF);
  Lcd_Out(1, 1, text);
while(1){
t=i=v=0;

do{
i=1;
}while(portd.f0==0);
do{
++t;
Delay_us(1);
}while(portd.f0==1);
do{
++v;
Delay_us(1);
}while(portd.f0==0);
t=(float)t;
v=(float)v;
rate=v+t;
if(2*v<rate) tot=rate;
else
tot=2*v;
 tot=62426/tot;
ch=tot/100000;
lcd_chr(2,2,48+ch);
ch=(tot/10000)%10;
lcd_chr_cp(48+ch);
ch=(tot/1000)%10;
lcd_chr_cp(48+ch);
ch=(tot/100)%10;
lcd_chr_cp(48+ch);
ch=(tot/10)%10;
lcd_chr_cp(48+ch);
ch=tot%10;
lcd_chr_cp(48+ch);
lcd_chr_cp('H');
lcd_chr_cp('z');
}

}

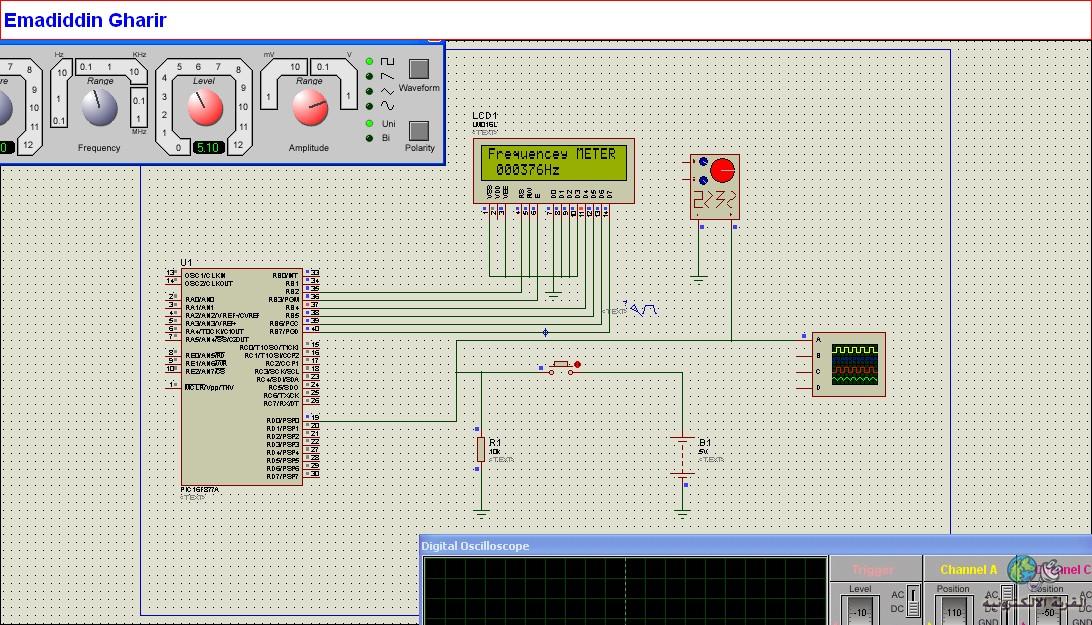

وصورة البروتس

http://upload.qariya.info/images/qar...03a58459b8.jpg

[mohatvnet]

شكرا جزيلا اخي mtus ولكن يا ليت لو تشرح لنا الكود وهل استعملت تايمر
